3 STEUERUNGEN, ANZEIGEN UND ANSCHLÜSSE
3
Steuerungen, Anzeigen
und Anschlüsse

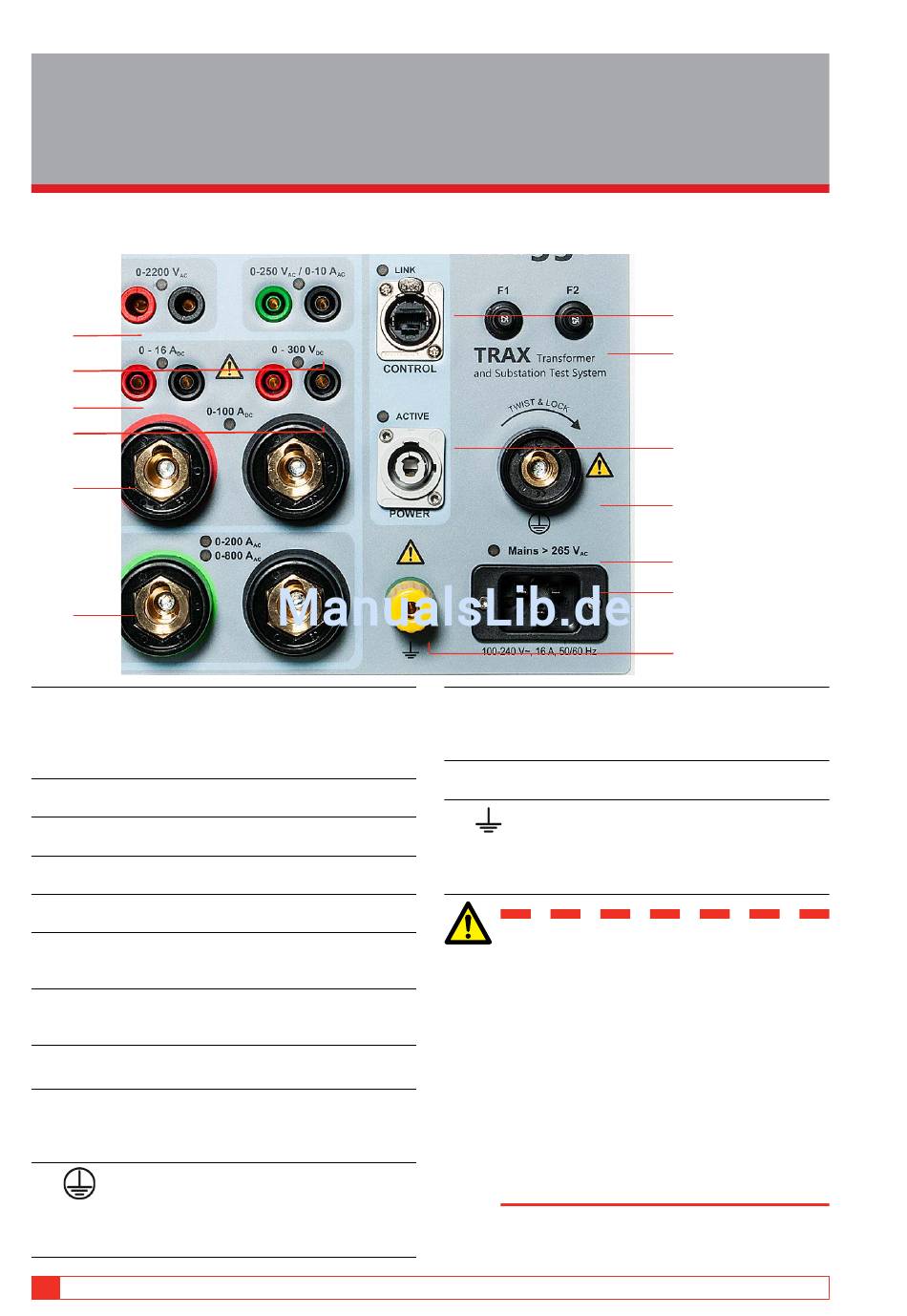

3.1 Seitenbedienfläche
1
2
3
4
5
6
1. 0 - 2200 V AC
1 A (max. 1 Minute). Der Ausgang ist zusätzlich
mit einem Relais getrennt und der Ausgang steht
nur unter Spannung, wenn dieser Generator
ausgewählt ist.
2. 0 - 250 V AC / 0 - 10 A
10 A (max. 1 min)
3. 0 - 16 A DC
0 - 16 A dauernd
4. 0 - 300 V DC
Gleichgerichtete AC, max. 10 A für 1 Minute
5. 0 - 100 A DC
100 A (max. 2 Minuten, dauernd 70 A)
6. 0 - 200 A AC / 0 - 800 A AC
TRAX 220: 0 - 200 A (6 V),
TRAX 208: 0 - 800 A (6 V)
7. AUX CONTROL
Ethernet Kommunikation und Speisung (54 V DC)
für Zubehör.
8. F1 F2
25 A Hauptsicherungen
9. POWER
Ausgang 0 - 235 V AC direkt vom Leistungsver-
stärker für die Versorgung von Zubehör, TRAX
TDX und TRAX TCX.
10.
Erde
Zum Anschluss an die Prüfobjekterde bevor
irgend welche anderen Kabel an das Gerät ange-
schlossen werden.
12
TRAX
11. Mains >265 V AC
LED leuchtet, wenn die Netzspannung 265 V
über schreitet. Ein elektronischer Schutz schaltet
die Erzeugung ab.
12. NETZEINGANG 100 - 240 V AC, 16 A, 50/60 Hz
Einphasig + Erde.
13.
Sicherheitserde
Zum Anschluss an zusätzliche Erde zwischen dem
Hauptgerät und Zubehör oder zum Erden exter-
ner Objekte, z.B. optionaler Wagen.
WARNUNG
Die Ausgänge 1, 2 und 6 werden intern
an den gleichen Ausgangstransfor mator
an ge schlossen; sie sollten als "spannungs-
füh rend" betrachtet werden, sobald einer
der Ausgänge aktiviert ist.
Schließen Sie niemals mehr als einen Aus-
gang auf einmal an.
Alle Prüfobjekte müssen an einem Ende
geerdet sein, um das Risiko, dass eine
Hochspannungsstörung in das Instrument
gelangt, zu minimieren.
