5 BETRIEBSANLEITUNG

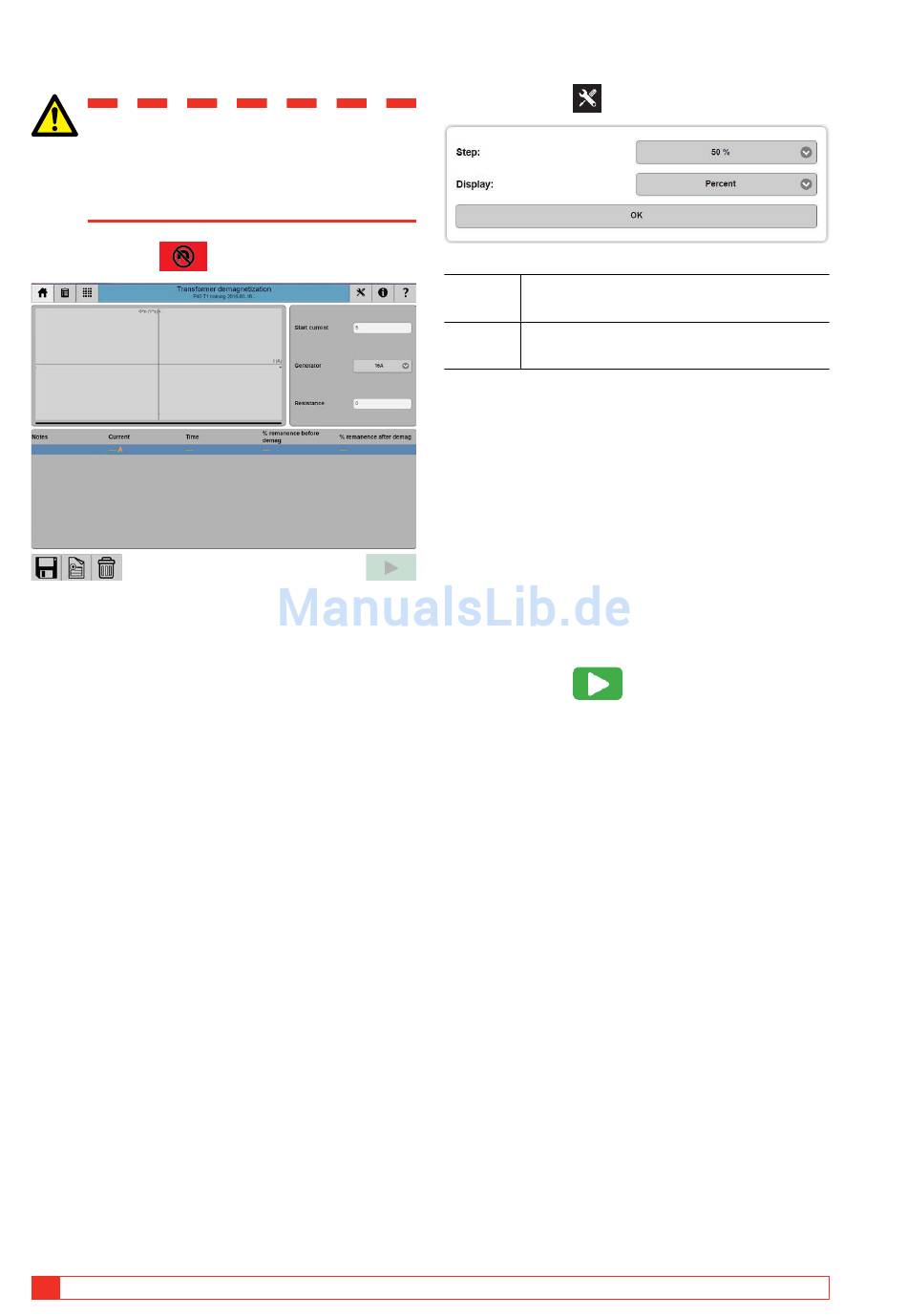

5.6 Entmagnetisierung
Wichtig
Lesen und befolgen Sie die Sicherheitsan-
weisungen, „2 Sicherheit" on page 8.
Befolgen Sie immer die örtlichen Sicher-
heitsbestimmungen.
1]
Drücken Sie
Entmagnetisierung wird vor der Durchführung von
irgendwelchen Prüfungen am Transformator empfoh-
len; ganz besonders auch vor Erregerstrom und/oder
SFRA.
Die Entmagnetisierung mit TRAX wird durch
Einprä gen von wechselnder und abnehmender
DC-Span nung/Strom durchgeführt, um den Kern in
zwei Richtungen zu magnetisieren. Der Startstrom
wird normalerweise ungefähr als der gleiche
ausgewählt wie bei der zuletzt durchgeführten
Wicklungswiderstandsprüfung; er sollte über dem
DC-Sättigungswert der derzei tigen Wicklung (nor-
malerweise 1 % des Nenn-Wick lungs stroms) sein.
Die Entmagnetisierung erfolgt nor ma ler weise auf
der Hochspannungsseite des Trans for ma tors und bei
der Verbindung mit dem niedrig sten Erregerstrom
(Mittelschenkel für eine YN-Konfiguration). Für
Konfigurationen mit keiner N-Ent magnetisierung ist
die Verbindung An schluss-Anschluss.
Der anpassungsfähige Algorithmus für den Entmag-
ne tisierungsprozess basiert auf dem Messen und
Verringern von VS (Spannung * Zeit). Dies be sagt,dass
die Spannungsmessung R1 während der Entmag ne-
tisierung angeschlossen sein MUSS.
38
TRAX
Einstellungen
1]
Drücken Sie
Schritt
Vs Verringerung pro Entmagn.zyklus
(Standard 50 %)
Anzeige
% Remanenz oder absolute Werte bei Vs
(Standard %)
Schritt-für-Schritt-Anweisungen
1]
Schließen Sie das Generatorkabel und das
Messkabel R1 an die Hochspannungsan-
schlüsse des Transformators an. Wenn YN,
schließen Sie H2/V an Nullleiter an, wenn Y
oder D schließen Sie H1/U an H2/V.
2]
Wählen Sie den Generator.
3]
Wählen Sie den Entmagnetisierungsstrom,
normalerweise den gleichen wie der Prüf-
strom, ungefähr 1 % des Nenn-Wicklungs-
stroms.
4]
Drücken Sie
ten.
5]
Die Entmagnetisierung startet und stoppt
automatisch sobald sie abgeschlossen ist.
ZP-AJ01D
, um die Prüfung zu star-
AJ033554CD
