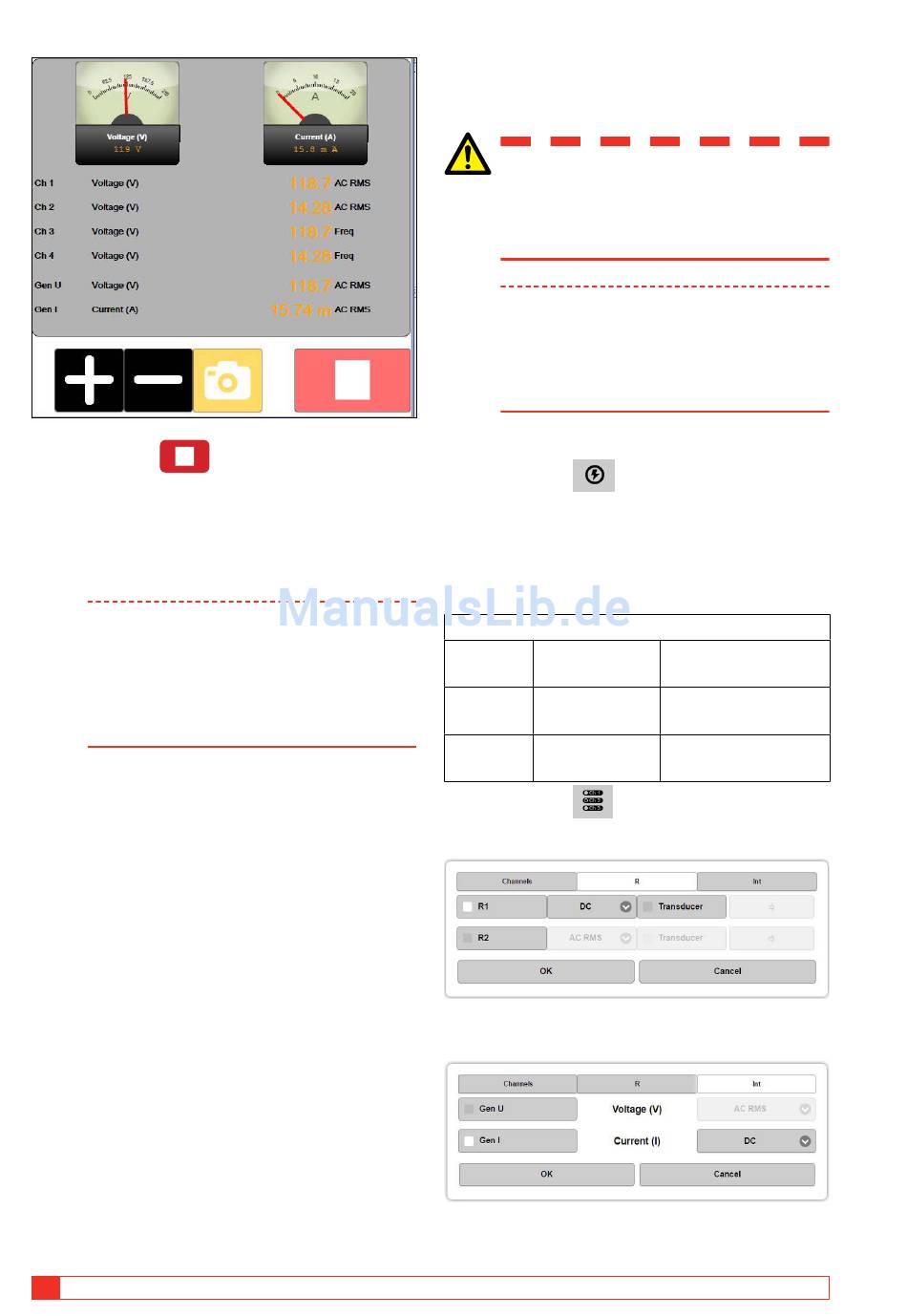

5 BETRIEBSANLEITUNG
2]
Drücken Sie
stoppen.
Messdaten und berechnete Parameter werden
erfasst und gehalten. Vorbehaltlich der App-Einstel-
lungen werden die Ergebnisse in der Ergebnistabelle
gespeichert.
Anmerkung
Die ausgewählten Messkanäle bei
Manueller Steuerung sind "immer ein-"ge-
schaltet (Multimeter-Modus), um mit oder
ohne TRAX-Generatoren verwendet werden
zu können. Dies bedeutet, dass Werte auch
angezeigt werden, bevor der TRAX-Generator
gestartet ist.
26
TRAX
, um den Generator zu
ZP-AJ01D
5.3 Manuelle Steuerung
Anwendungsbeispiele
Wichtig
Lesen und befolgen Sie die Sicherheitsan-
weisungen, „2 Sicherheit" on page 8.
Befolgen Sie immer die örtlichen Sicher-
heitsbestimmungen.
Anmerkung
Der Kreis für sichere Entladung der
induktiven Lasten ist in der Manuellen Steu-
erung genauso aktiviert wie im Instrument
Wicklungswiderstand. Entladung wird über
den Stromausgang und die Spannungs-
messeingänge R1/R2 durchgeführt.
Widerstandsmessungen
1]
Drücken Sie
2]
Wählen Sie einen DC-Stromgenerator, 1,
16 oder 100 A Ausgang (vorbehaltlich des
Prüfobjekt-Widerstands. Der max. Wider-
stand beträgt ca. 10 kΩ, wenn von einem 1 A
Generator 5 mA erzeugt werden.).
Empfohlene Prüfstrombereiche
1 A
5 mA – 1 A
Generator
16 A
1 A – 16 A
Generator
100 A
10 A – 100 A
Generator
3]
Drücken Sie
4]
Wählen Sie "R" > "R1" > "DC"
5]
Wählen Sie "Int" > "Gen I" > "DC".
6]
Drücken Sie "OK".
Widerstandsbereich
1 mΩ – 10 kΩ
Widerstandsbereich
160 μΩ – 50 Ω
Widerstandsbereich
10 μΩ – 5 Ω
AJ033554CD
