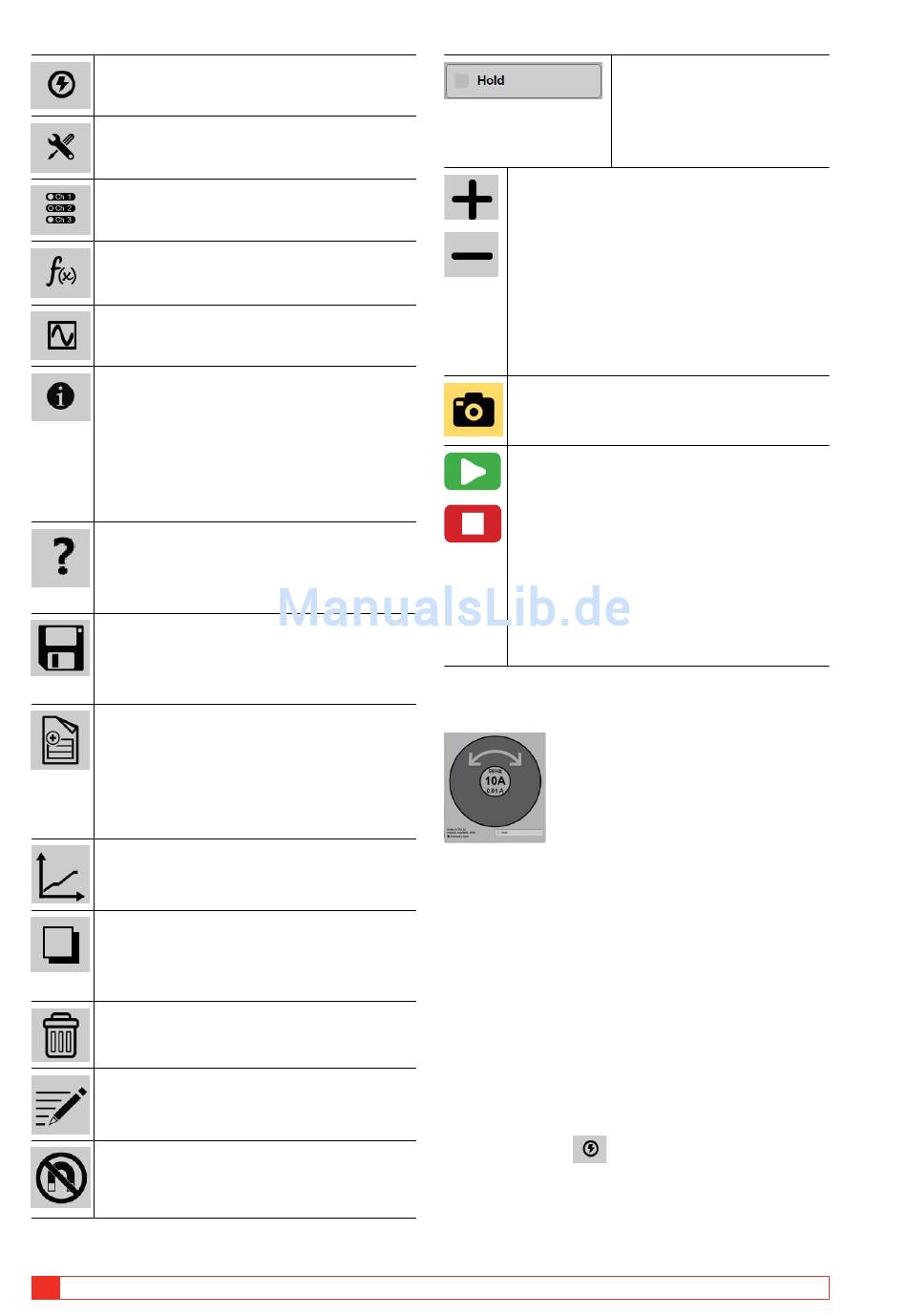

5 BETRIEBSANLEITUNG
Generatoreinstellungen
App-Einstellungen
Messkanalauswahl
Berechnete Parameter
Oszilloskop
Information; Software-Version, interne
Tem peraturen usw.
Das Symbol ändert in Abhängigkeit von der
internen Temperatur die Farbe:
Grün = OK
Gelb = Achtung
Rot = Warnung
Hilfe am Bildschirm, z.B. Verdrah tungs-
diagramme
Anmerkung: Nicht bei Manueller
Steuerung.
Speichert die Prüfergebnisse in Protokoll/
Datei.
Ist es die erste Prüfung, dann wird TRAX
nach Dateinamen und Ort fragen.
Startet eine neue Prüfung für die gleiche
Prüfsitzung. Die neue Prüfung wird als eine
neue Tabelle protokolliert, wenn Manuelle
Steuerung für verschiedene Prüfungen ver-
wendet wird, die Sie als getrennte Prüfun-
gen speichern und protokollieren möchten.
Zeigt Ergebnis als Diagramm
Anmerkung: Nicht bei Manueller
Steuerung.
Zeigt die einzelnen Messungen in der
Prü fung in Tabellenformat an. Klicken Sie
ein weiteres Mal an, um zur Steueransicht
zurück zukehren.
Löschen
Anmerkungen
Anmerkung: Nicht bei Manueller
Steuerung.
Entmagnetisierung
Anmerkung: Nicht bei Manueller
Steuerung.
22
TRAX
Die + Schaltfläche schaltet den Ausgangs-
kontakt Ch 1.
Die – Schaltfläche schaltet den Aus gangs-
kontakt Ch 2.
Durch Aktivieren der + oder – Schaltflächen
schließt der Kontakt für ca. 500 ms. Nach
einem Schaltvorgang sind die Kontakte für
ca. 2 Sekunden blockiert, bevor der nächste
Schaltvorgang möglich ist.
Sobald die Schaltfläche gedrückt wird, führt
TRAX eine Messung durch während das
Prüfsignal fortfährt.
Startet und stoppt den Generator.
Ausgangssignale und gewählte Messsignale
werden auf den Analogmessgeräten und
bei den Ergebnissen dauernd angezeigt und
aktualisiert.
Sobald der Generator gestoppt wird, werden
Messdaten und berechnete Parameter
(Einstellung kann als ein- oder ausgeschaltet
gewählt werden) automatisch erfasst und
angezeigt, sowie zur Prüfung hinzugefügt.
Steuerknopf
Der Bildschirmsteuerknopf wird ähnlich wie der
Steuer knopf auf der Bedienfläche verwendet.
1]
Drücken, um den Wert für die Steigerungs-
stufen (z.B. 1 V, 2 V, 5 V, 0,1 V) zu ändern.
2]
Entsprechend der Pfeile drücken und ziehen,
um den Wert zu erhöhen / verringern.
3]
Empfindlichkeit / Skalierung kann durch
Drücken auf die Mitte des Steuerknopfes
angepasst werden.
Generatoreinstellungen
1]
Drücken Sie
gen vorzunehmen.
2]
Drücken Sie die "Ausgangs-" Schaltfläche,
um den Generatorausgang zu wählen.
ZP-AJ01D
Kreuzen Sie das Kontroll käst-
chen an, um die Werte zum
Lesen ohne Datenerfassung
zur Prüfung zu halten /
einzufrieren.
um die Generatoreinstellun-
