5.7 Transformator-
Windungsverhältnis
Wichtig
Lesen und befolgen Sie die Sicherheitsan-
weisungen, „2 Sicherheit" on page 8.
Befolgen Sie immer die örtlichen Sicher-
heitsbestimmungen.
1]
Drücken Sie
Die TRAX-App Windungsverhältnis legt das Transfor-
ma tor-Windungsverhältnis entsprechend internatio-
nal er Normen fest. Das Instrument liefert eine
Er re ger-Prüfspannung für die Primärwicklungen des
Trans for mators und misst gleichzeitig die Spannung
an der ent sprechenden Sekundärwicklung. Das
Spannungs verhältnis wird angezeigt und mit dem
erwar teten Typenschildverhältnis verglichen.
TRAX misst Verhältnis, Phasenabweichung und
Er re gerstrom gleichzeitig. Das Prüfen kann bei
Netz frequenz erfolgen oder vorzugsweise bei einer
Fre quenz, die von der Leistungsfrequenz abweicht,
um Stö rung zu vermeiden. Die Standard-Prüffrequenz
be trägt 55 Hz.
Transformator-Konfiguration
Die Transformator-Konfiguration und Vektorgruppe
wird durch Eingabe der Konfiguration über Tastatur
oder Auswahl in der Matrix ausgewählt.
Wenn keine Konfiguration eingegeben ist, wird die
Prüfung automatisch als Manuelle TTR-Prüfung an
einem 2-Wicklungs-Transformator festgelegt.
Anmerkung
Konfigurierte und Manuelle Prüfun-
gen können in der gleichen Sitzung gemischt
werden, NICHT aber zwei Prüfungen mit
verschiedenen Konfigurationen.
AJ033554CD

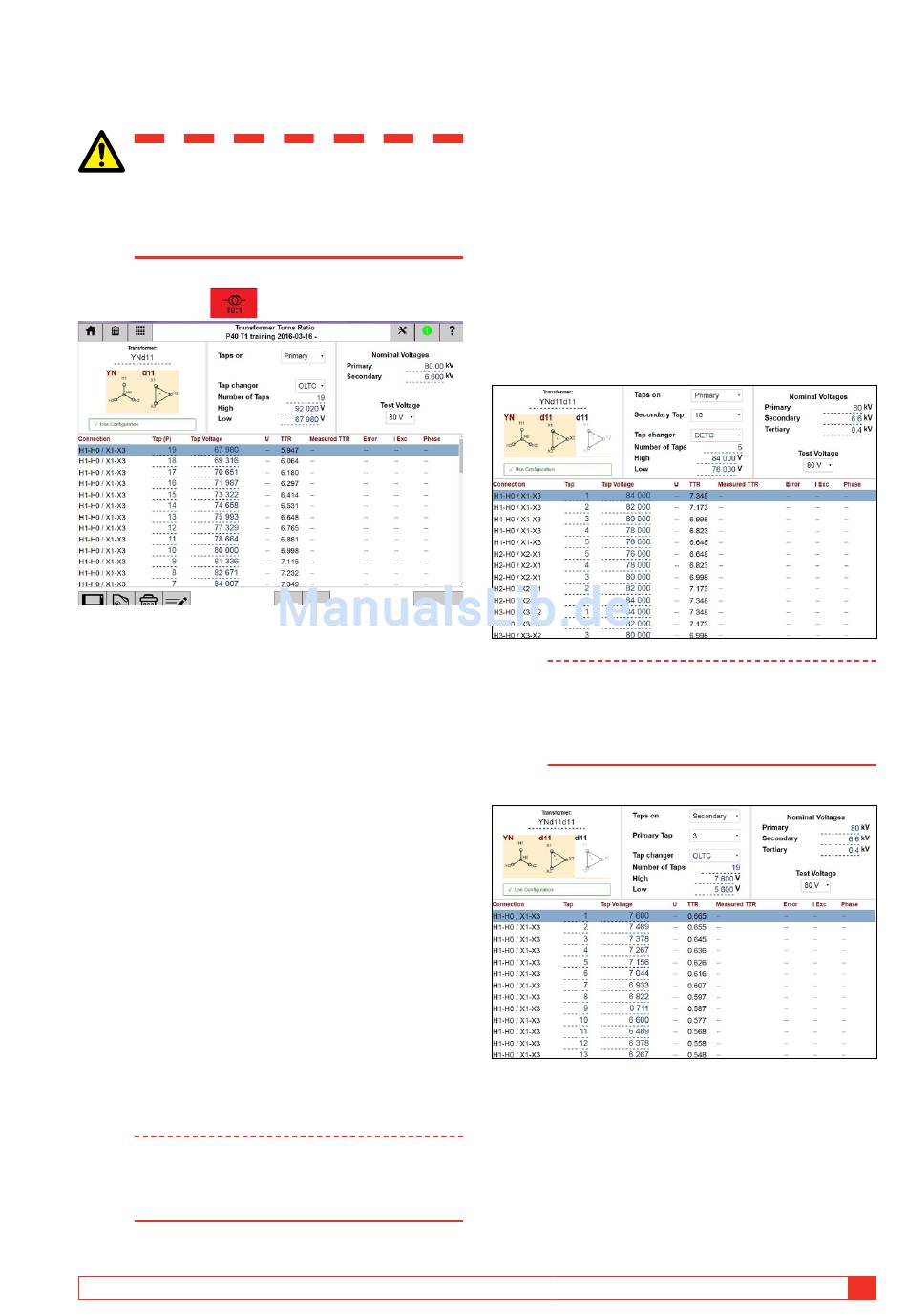

Legen Sie das zu prüfende Wicklungspaar fest
(Typen schild-Spannungen). Wenn es sich bei der
Konfi gu ration um einen Drei-Wicklungs-Transformator
handelt, wählen Sie aus, welches Wicklungspaar
festzulegen und/oder zu prüfen ist.
Wenn das aktivierte Wicklungspaar Stufenschalter
hat, legen Sie Typ, Stelle, Anzahl der Stufen und
Stufenspannungen und die Stufen fest, die in der
aktuellen Prüfung gemessen werden sollen.
Beispiel:
3-w Transformator mit DETC (5 Stufen) bei HV, OLTC
(19 Stufen) bei LV, keine Stufen bei Tertiär
HV-LV, Stufen bei Primär
Anmerkung
Wenn der Transformator zwei Stu-
fenschalter hat, wird standardmäßig davon
ausgegangen, dass die nicht geprüfte Stufe
die Nennstufe ist. Andernfalls kann die aktuel-
le Stufe manuell geändert werden.
HV-LV, Stufen bei Sekundär
ZP-AJ01D
