Verwandte Anleitungen für Megger PAT400 Reihe
Inhaltszusammenfassung für Megger PAT400 Reihe
- Seite 1 PAT400 Reihe Prüfgeräte für die Prüfung ortsveränderlicher elektrischer Betriebsmittel Bedienungsanleitung...
- Seite 2 Gerät in Betrieb genommen wird. Diese Geräte wurden entwickelt und hergestellt von: Megger Instruments Limited Archcliffe Road Dover Kent CT17 9EN England Megger GmbH behält sich das Recht vor, die technischen Spezifikationen dieser Prüfgeräte ohne vorherige Mitteilung zu ändern.
-
Seite 3: Inhaltsverzeichnis
10.3 Firma ..............................63 10.4 Einstellungen für Schnellprüfungen ....................63 10.5 Datum und Uhrzeit einstellen ......................64 10.6 Sprache wählen..........................65 10.7 Voreinstellungen wiederherstellen ..................... 66 10.8 Info - PAT400 Software Version, Megger Kontaktinformation ............68 11 Anwendername, Konto-Status und Anmeldung..................69... - Seite 4 11.1 Einschalten, An- und Abmeldeoptionen ..................... 69 11.2 Verwaltung von Konten ........................72 11.3 Konten rücksetzen..........................81 12 „Umgekehrte L-N Polarität“ (nicht bei allen Instrumenten) ..............83 12.1 Prüfung mit „Umgekehrter L-N Polarität“ einschalten: ............... 83 13 Option PE-Messung (nicht bei allen Instrumenten möglich) ............... 86 14 Kompatibilität zu PAT4 ..........................
-
Seite 5: Öffnen Der Verpackung
Öffnen Sie die Verpackung und entnehmen Sie vorsichtig deren Inhalt. Im Lieferumfang befinden sich wichtige Dokumente, die Sie lesen und für späteres Nachschlagen aufbewahren sollten. Bitte füllen Sie die Gewährleistungskarte aus, und senden Sie sie so bald als möglich kostenfrei zu Megger GmbH um Verzögerungen zu vermeiden, falls Sie Unterstützung benötigen. -
Seite 6: Symbole Am Pat400
Gerät führt. Schließen Sie PAT400 an eine leicht zugängliche Steckdose bzw. Abschaltvorrichtung, damit im Notfall eine schnelle Abschaltung möglich ist. Verwenden Sie für dieses Produkt nur von MEGGER zugelassenes Zubehör. X.3 Symbole am PAT400 Achtung: Gefahr durch elektrischen Schlag ... -
Seite 7: Bedienungselemente

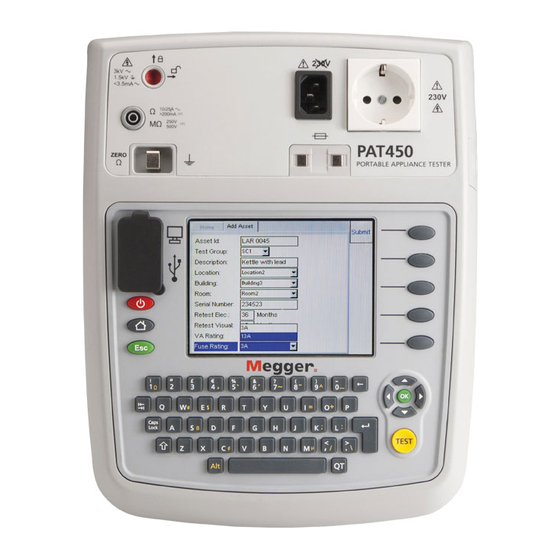

1 Bedienungselemente 1.1 Ansicht von PAT400 Prüfgeräte der PAT400 Serie dienen zu Prüfung ortsveränderlicher Betriebsmittel. Vollautomatisiert bieten sie schnellstmögliche Sicherheitsprüfungen tragbarer Betriebsmittel. PAT400 arbeiten am 230 V Netz. PAT400 Prüfgeräte sind sofort für Prüfungen einsatzbereit, jedoch müssen die Warnhinweise gelesen und verstanden worden sein, bevor die Geräte benutzt werden. -
Seite 8: Tastenfunktionen
1.3 Tastenfunktionen Versorgung ausschalten, Batterie wird nicht entladen Hotkeys. Die Funktion hängt Zurück zum Start-Bildschirm vom nebenliegenden Anzeigesymbol ab. Escape – Bildschirm verlassen ohne speichern Dienen zur schnellen Auswahl von Optionen 1.4 Beschreibung der HOTKEYs Hotkeys am HOME-Bildschirm Setup hotkeys Klasse I Prüfungsgruppen Prüfgruppenverwaltung Klasse II Gerät Prüfungsgruppen... -
Seite 9: Informationen Auf Der Anzeige
1.5 Informationen auf der Anzeige Menüleiste – Hauptmenüs bietet Navigationspfade und Menü-Optionen Hauptanzeige HOTKEYs Schneller Zugriff Prüfergebnisse auf oft verwendete Zusätzliche Prüfgruppen Menü und andere Optionen Optionen 1.6 Bildschirm Navigation Benutzen Sie die Auf-/Abwärts- und Links-/Rechts-Pfeile um durch Menüs oder Gerätebildschirme zu navigieren. -
Seite 10: Batterie, Sicherung - Lokalisierung, Einbau Und Ersatz
Gerätekennungsfeld. In diesem Fall sieht das Aufklappsymbol wie folgt aus: 2) Aufklapplisten: Aufklapplisten enthalten bereits eine Reihe von Einträgen. Um auf die Liste zuzugreifen, navigieren Sie mit den Aufwärts-/Abwärts-Pfeilen zur Auswahlliste und bestätigen Sie mit OK. Aufklappliste. Wählen Sie mit OK einen Eintrag aus der Liste. - Seite 11 4. Nehmen Sie alle Sicherungen der Reihe nach heraus und prüfen Sie sie. 5. Ersetzen Sie sie bei Bedarf. 6. Falls keine der Sicherungen defekt ist, kontaktieren Sie den Technischen Kundendienst von MEGGER 7. Batteriefachabdeckung nach Fertigstellung wieder montieren. Hinweis: Das Symbol auf den Batterien weist darauf hin, dass Batterien nicht über den...
-
Seite 12: Inbetriebnahme
2 Inbetriebnahme 2.1 PAT400 einschalten Verbinden Sie das PAT400 Prüfgerät mit einer geeigneten Spannungsversorgung. Das Prüfgerät startet automatisch sobald es vom Netz versorgt wird. WICHTIG: Schließen Sie keinesfalls Betriebsmittel an das PAT400 Prüfgerät an, bevor es eingeschaltet wurde und bevor der Selbsttest komplett abgeschlossen worden ist. Angeschlossene Betriebsmittel erzeugen während der Eigenprüfung einen „Relais-Fehler”, was einen Neustart des PAT400 Prüfgeräts durch Drücken der ON/OFF-Taste erfordert. -
Seite 13: Beschreibung Des Home-Bildschirms
Drücken Sie auf den „Speichern“ Hotkey um die Änderungen zu speichern. Weitere Änderungen können im Menü SETUP vorgenommen werden. Wenn PAT400 eingeschaltet wird, erscheint nach vollständiger Initialisierung der folgende Warnhinweis für den Bediener: Hinweise: Wenn PAT400 nach dem Abschalten innerhalb von 5 Minuten neu gestartet wird, erscheint diese Anzeige nicht mehr;... -
Seite 14: Pat400 Abschalten
2.3 PAT400 abschalten 2.3.1 Normale Abschaltung Um das Instrument abzuschalten, betätigen Sie die rote Taste. Die folgende Anzeige erscheint: „Die Versorgung kann jetzt sicher entfernt werden”. Jetzt kann der Netzstecker vom Versorgungsnetz abgesteckt werden. Wenn Sie die rote Taste zum Abschalten verwenden, kann unnötiges Entladen der “Schnellstart-Batterie” vermieden werden. -
Seite 15: Prüfung Elektrischer Betriebsmittel
3 Prüfung elektrischer Betriebsmittel 3.1 Betriebsmittel an PAT400 anschließen Betriebsmittel werden über die Prüfsteckdose im oberen Teil des Instruments geprüft. Der Netzstecker des Betriebsmittels wird einfach in die Prüfsteckdose eingesteckt. Ein Netzkabel (IEC-Kabel) oder eine Verlängerungsleitung muss zusätzlich an den kleinen IEC-Prüfstecker an der Vorderseite des Instruments angeschlossen werden, damit eine Schleife entsteht. -
Seite 16: Anschluss Von Verlängerungsleitungen
3.1.3 Anschluss von Verlängerungsleitungen Anschluss einer Verlängerungsleitung an PAT400: 1) Stecken Sie den Netzstecker der zu prüfenden Verlängerungsleitung in die 230 V Netzprüfsteckdose am PAT400. 2) Verbinden Sie die am weitesten entfernte Steckdose des Verlängerungskabels mittels Verlängerungskabeladapter mit dem IEC-Prüfstecker am PAT400. 3.1.4 Anschluss eines portablen FI-RCD Anschluss eines portablen FI-RCD (PRCD) an PAT400:... -
Seite 17: Möglichkeit 1: Eine Prüfung Mit Den Hotkeys Ausführen
Möglichkeit 1: Eine Prüfung mit den HOTKEYs ausführen Wählen Sie eine Prüfungsgruppe für Klasse I, Klasse II, IEC-Verlängerungskabel oder FI- RCD Prüfungen durch Drücken auf einen Hotkey: Eine Liste von Prüfungsgruppen wird angezeigt, die für diese Art von Betriebsmitteln relevant sind. Beispiel: Klasse I Prüfgruppen Klasse I Prüfungsgruppen... - Seite 18 Falls das Betriebsmittel in der Datenbank vorhanden ist, erscheint folgende Seite: Drücken Sie auf die TEST-Taste und der Prüfablauf beginnt. Gehen Sie zu Punkt „3.3 Prüfungs-Status“. Alternativ können Sie mit dem Hotkey die Datenbank durchsuchen, eine Aufklappliste erscheint. Wenn Sie die Gerätekennung wissen, beginnen Sie mit deren Eingabe. Die Suchfunktion springt zu Gerätekennungen, die mit diesen Buchstaben beginnen.
- Seite 19 Letztes aus der Liste hinzugefügtes Gerät kopieren Zuletzt hinzugefügtes Gerät kopieren und die Gerätenummer auf den nächsten verfügbaren Wert erhöhen. Das Symbol „*“ kennzeichnet Pflichtfelder, die eingegeben werden müssen, um die Gerätedaten speichern zu können. Weitere Informationen zu den Hotkeys finden Sie im Abschnitt 5.
-
Seite 20: Variante 3: Prüfung Starten Mit Barcode-Lesegeräten
Nach Abschluss der Prüfungen müssen nur die Gerätekennung und die Prüfungsgruppe hinzugefügt werden, bevor die Prüfung abgeschlossen ist. Alle anderen Daten sind optional. Falls keine Gerätekennung eingegeben worden ist, drücken Sie auf den Prüfgruppen-Hotkey und geben Sie die Prüfungsgruppe ein. Alternativ können Sie den Hotkey zweimal drücken, um die Aufklappliste der Prüfungsgruppen zu öffnen. -
Seite 21: Prüfungs-Status
Drücken Sie die TEST-Taste. Gehen Sie zu Abschnitt 3.3 „Prüfungs-status“ für weitere Informationen über die Prüfungssequenz. 3.3 Prüfungs-Status PAT400 zeigt alle Prüfungen an, die in der Prüfungsgruppe ausgeführt werden. Jede Prüfung wird sequenziell durchgeführt und die Resultate werden für jede Prüfung angezeigt bevor die nächste Prüfung ausgeführt wird. - Seite 22 Durchgangs- und Schutzleiterprüfungen an Klasse I Betriebsmitteln Berührstromprüfung Differenzstrommessungen an Klasse II Betriebsmitteln Ersatzableitstrommessungen PAT400 weist den Benutzer an, wann der Tastkopf anzuschließen ist. Beispiel für die Anwendung des Tastkopfs Klasse II Isolationsprüfung (Riso) Phasen- und Neutralleiter werden im PAT400 Prüfgerät automatisch miteinander verbunden (rote Linie im Diagramm), und es wird eine Spannung von 250 V oder 500 V zwischen den verbundenen L- und N-Leitern und dem Tastkopf angelegt: Mit dem Tastkopf werden alle berührbaren, leitenden Metallteile des zu prüfenden Betriebsmittels...
-
Seite 23: Nullabgleich Für Den Verlängerungsleitungsadapter
3) Verbinden Sie die schwarze Prüfleitung mit der Schutzleiterbuchse und dem Abgleichskontakt wie im Bild gezeigt: 4) Drücken Sie die TEST Taste. PAT400 zeigt den Widerstand der Prüfleitung als NULL-Abgleich Wert und zeigt das Symbol oben am Bildschirm wie folgt: Um den Abgleichswert zu löschen wählen Sie den Menüeintrag “Nullabgleich entfernen”... - Seite 24 Für bestimmte Prüfungen ist die Verwendung einer IEC-Leitung oder des kurzen Verlängerungsleitungsadapters erforderlich, der mit jedem PAT Prüfgerät mitgeliefert wird. Anwendungsbeispiel: Prüfung einer Mehrfach-Verlängerungsleitung: Verlängerungsleitungsadapter Der Widerstand des Verlängerungsleitungsadapters kann kompensiert werden indem man einen Nullabgleich für Verlängerungsleitungen ausführt. 1) Öffnen Sie mit der Pfeil- nachRechts-Taste am HOME-Bildschirm die SETUP-Seite. 2) Drücken Sie auf den NULL Hotkey.
-
Seite 25: Betriebsmittel Mit Kurzschluss
Um den Null-Wert zu entfernen, wählen Sie die Option “Abgleich der Verlängerung aufheben” und drücken Sie auf die TEST-Taste oder auf OK. Das Symbol ist auf der Anzeige nicht mehr sichtbar. 3.5 Betriebsmittel mit Kurzschluss Einige Betriebsmittel scheinen für PAT400 einen Kurzschluss aufzuweisen. Dies kann durch hohe induktive Lasten hervorgerufen werden. -
Seite 26: Bildschirm Bei Fehlerhafter Prüfung
Reparaturcodes – erlaubt das Hinzufügen von Reparaturdetails zum Prüfergebnis. Siehe Abschnitt 3.10. Prüfergebnisse abspeichern und ein Barcode-Etikett ausdrucken (bevor Sie diese Funktion aufrufen, muss ein Megger USB-Barcode-Drucker angeschlossen werden). Prüfergebnisse abspeichern und zurück zum HOME-Bildschirm Zur Speichernutzung siehe Abschnitt 4. Verwendung des Speichers oder Abschnitt 4.2 Prüfergebnisse abspeichern. -
Seite 27: Fehler Bei Sichtprüfungen
Beispiel: Das Betriebsmittel hat die Isolationsprüfung nicht bestanden. Der Grenzwert ist auf >1,0 MΩ eingestellt, die Messung hat < 0,1 MΩ ergeben. Es stehen die gleichen Optionen zur Verfügung wir bei „Prüfung OK“, siehe Abschnitt 3.7 Prüfung abschließen. 3.9 Fehler bei Sichtprüfungen Falls die aktuelle Prüfungsgruppe visuelle Prüfungen enthält, erscheint ein entsprechendes Fenster. -
Seite 28: Reparaturcodes
Hotkey und den DRUCKEN Hotkey um die Ergebnisse zu speichern und ein Barcode-Etikett auszudrucken. 3.10 Reparaturcodes Am Ende einer Prüfung kann ein Reparaturcode erzeugt werden. Drücken Sie auf den Hotkey und die folgende Anzeige erscheint: Geben Sie alle erforderlichen Bemerkungen ein und drücken Sie auf OK, danach die „Pfeil nach unten“-Taste. -
Seite 29: Warnungen
daher wird der Leitungswiderstand den in der Standard-Prüfungsgruppe eingestellten Grenzwert überschreiten. Man könnte viele Prüfungsgruppen für verschiedene Kabellängen erstellen, besser ist es jedoch nach der Messung den Grenzwert für Durchgangsprüfungen im Kabellängenrechner-Bildschirm anzupassen. Bei einer fehlerhaften Prüfung kann man die Kabellänge und den Querschnitt eingeben und der Grenzwert wird automatisch auf den korrekten Widerstand korrigiert. -
Seite 30: Erdungsfehler In Der Versorgung
3.12.1 Anlaufprüfungen Während einer Ableitstrom- oder Funktionsprüfung wird das Betriebsmittel unter Spannung gesetzt. Manche Betriebsmittel wie zum Beispiel Hochdruckreiniger oder Trennscheiben können hohe Anlaufströme erzeugen. PAT400 kann unter diesen Umständen eine Warnung anzeigen, dass das Betriebsmittel ein Kurzschluss hat. Wenn diese Warnung angezeigt wird, sollten folgende Schritte durchgeführt werden: 1) Wenn möglich überprüfen Sie, ob das Betriebsmittel tatsächlich nicht kurzgeschlossen ist (die Sicherung würde in dem Fall durchbrennen). -
Seite 31: Verwendung Des Speichers
4 Verwendung des Speichers 4.1 Wichtiger Überblick Alle Datensätze werden unter einem „Kunden“ abgespeichert. PAT400 kann bis zu 100 Kunden (bis zu 50 bei Firmware-Versionen unter 2.20) speichern. Jeder Kunde kann bis zu 2000 Standorte haben (50 bei Firmware-Versionen vor 2.20). Pro Datenbank stehen maximal 10.000 Standorte zur Verfügung. -
Seite 32: Beschreibung
Beschreibung der Eingabefelder Feld Maximum Beschreibung Gerätekennung:* 10.000 Eindeutige Zahl oder Ziffern-Buchstabenkombination. Eingabe über Tastatur oder Barcode-Scanner. Verschiedene Kunden können die gleiche Gerätekennung verwenden, aber ein Kunde kann die Gerätekennung nicht mehrfach verwenden. Prüfungsgruppe:* Liste aller verfügbaren Prüfungsgruppen. Zugriff auf die Liste mit OK, Auswahl mit den Aufwärts-, Abwärts-Pfeilen, Eingabe mit OK Beschreibung:... - Seite 33 2) Wenn vor der Prüfung noch keine Gerätekennung eingegeben wurde, erscheint der „Gerät hinzufügen“-Bildschirm, siehe unten. Die Prüfungsgruppe ist bereits festgelegt, weil sie zu Beginn der Prüfung ausgewählt worden ist. Wenn die Gerätedaten bereits in der Datenbank existieren, erscheint der „Gerätedaten“-Bildschirm wie in Schritt 7 nachfolgend beschrieben.
- Seite 34 Mit den Tasten ESC oder HOME können Sie den „Gerät hinzufügen“ Bildschirm ohne Speicherung verlassen. Eine Warnung erscheint mit der Abfrage, ob Sie abbrechen möchten ohne die Daten zu speichern. Zum Ändern der Gerätedaten siehe Abschnitt 6.
-
Seite 35: Betriebsmittel Zum Speicher Hinzufügen
5 Betriebsmittel zum Speicher hinzufügen Betriebsmittel können sowohl nach Abschluss der Prüfungen, wie oben beschrieben, im Speicher abgelegt werden, oder auch bevor Sie Prüfungen durchgeführt haben. Das zuletzt hinzugefügte Betriebsmittel können Sie mit dem Hotkey kopieren, oder mit kopieren und auch gleich die Gerätekennung inkrementieren, siehe Abschnitt 5.2. 5.1 Betriebsmittel vor der Prüfung hinzufügen 1) Im HOME-Bildschirm drücken Sie auf den „Gerät hinzufügen“-Hotkey Der folgende leere Bildschirm „Gerät hinzufügen“- erscheint:... -
Seite 36: Kopieren Von Zuletzt Hinzugefügten Betriebsmitteln
5.2 Kopieren von zuletzt hinzugefügten Betriebsmitteln 1) Drücken Sie am HOME Bildschirm den Hotkey . Der folgende leere Bildschirm wird angezeigt: 2) Um das letzte Betriebsmittel am Bildschirm anzuzeigen drücken Sie auf den „Gerät kopieren“ Hotkey. Die Daten des zuletzt zur Datenbank hinzugefügten Betriebsmittels des aktuellen Kunden erscheinen am Bildschirm. - Seite 37 4) Nehmen Sie alle anderen Änderungen vor. 5) Drücken Sie auf den „Speichern“ Hotkey um die Betriebsmitteldaten zu speichern.
-
Seite 38: Bearbeiten, Löschen Von Betriebsmitteln Und Prüfergebnissen
6 Bearbeiten, Löschen von Betriebsmitteln und Prüfergebnissen Alle Betriebsmitteldaten können bei Bedarf bearbeitet oder gelöscht werden. Zum Löschen von Prüfungsgruppen siehe Abschnitt 8. Zum Löschen von Kundne und Standorten siehe Abschnitt 10. 6.1 Bearbeiten von Betriebsmitteldaten Rufen Sie den SETUP Bildschirm am HOME Bildschirm mit der „Pfeil nach rechts“-Taste auf. -
Seite 39: Betriebsmittel Löschen
springen. Die Suchfunktion wird zu dem zu Ihrer Eingabe am besten passenden Eintrag springen. Hinweis: Die ersten 2.000 Gerätekennungen werden in der Liste angezeigt. Um die nächsten 2.000 Einträge anzuzeigen drücken und halten Sie die „Pfeil nach rechts“-Taste um zum Ende der ersten 2.000 Einträge zu gelangen. Wählen Sie „Nächste…“ in der untersten Zeile. -
Seite 40: Daten - Prüfergebnisse Und Datentransfer
PAT400 kann bis zu 10.000 elektrische Betriebsmittel samt zugeordneter Prüfergebnisse speichern. MEGGER empfiehlt dringend, diese Daten regelmäßig zu sichern. MEGGER KANN FÜR DATENVERLUST; AUS WELCHEM GRUND AUCH IMMER, KEINE VERANTWORTUNG ÜBERNEHMEN. Die Sicherungs- und Wiederherstellungsfunktionen sind extrem schnell. 10.000 Datensätze können in weniger als 20 Sekunden auf einen USB-Stick übertragen werden, kleinere Datenbanken... -
Seite 41: Datenimport / Datenwiederherstellung Von Usb Memory-Stick
Drücken Sie auf OK um die Datensicherung zu starten. Falls der Dateiname verschwindet ohne dass die Datensicherung beginnt, so enthält der eingegebene Name nicht erlaubte Zeichen, nur 0-9 und A-Z können verwendet werden. Nach Fertigstellung erscheint die Meldung “Datensicherung fertig” Sie können beliebig oft Datensicherungen durchführen. - Seite 42 Vorderseite des PAT400. „Type A“ USB-Stecker Wählen Sie im Menü Daten den Eintrag „Wiederherstellen von USB” WARNUNG: Importieren und Wiederherstellen von Daten überschreibt vorhandene Betriebsmittel, Ergebnisse, Prüfungsgruppen, Kunden und Standorte in der Datenbank. Drücken Sie auf OK um den Vorgang zu starten. PAT400 sucht nach allen vorhandenen Datenbanken im Haupt-Verzeichnis.
-
Seite 43: Messergebnisse In Csv-Dateien Exportieren
Drücken Sie auf OK um Import/Wiederherstellung zu bestätigen. Die Datei wird importiert. Nach Fertigstellung ertönt ein Summer und es erscheint die Meldung: SCHALTEN SIE PAT400 WÄHREND DER USB-OPERATION KEINESFALLS AB! WARNUNG: Durch Import oder Wiederherstellung einer Datei werden existierende Daten über Betriebsmittel und Prüfergebnisse in der Datenbank überschrieben. -
Seite 44: Zugriff Auf Prüfergebnisse
Daten und Prüfergebnisse nach CSV exportieren: Stecken Sie einen USB-Stick an einen der USB-Stecker an der Vorderseite des PAT400. Wählen Sie „Ergebnisse exportieren zu USB“ und drücken Sie auf OK. Die folgende Anzeige erscheint: Namen Geben Sie einen für die CSV-Datei ein, bis zu acht Buchstaben oder Ziffern. Drücken Sie zum Abschluss auf OK. - Seite 45 Wählen Sie mit der „Pfeil nach unten“-Taste den Eintrag „Ergebnisse anzeigen“ und drücken Sie auf OK Der „Prüfergebnisse anzeigen“ Bildschirm erscheint: Betriebsmittel suchen Betriebsmittel hinzufügen Betriebsmittel bearbeiten Geben Sie die Gerätekennung eingeben oder drücken Sie auf den „Betriebsmittel suchen“ Hotkey. Wenn eine große Anzahl an Prüfmitteln gespeichert ist, kann es wenige Sekunden dauern, bis die Anzeige erscheint.
-
Seite 46: Drucken Von Barcode-Etiketten
Prüfergebnisse anzeigen Drücken Sie auf den „Prüfergebnisse anzeigen“ Hotkey. Die „Prüfergebnisse anzeigen“- Bildschirm für dieses Betriebsmittel wird angezeigt: Verlassen Sie diesen Bildschirm mit HOME oder ESC. Hinweis: Barcode-Etiketten können mit dem „Barcode-Drucken“ Hotkey ausgedruckt werden. 7.4.2 Drucken von Barcode-Etiketten Mehrere Duplikate von Barcode-Etiketten können aus dem „Prüfergebnisse anzeigen“-Bildschirm gedruckt werden. -
Seite 47: Prüfungsgruppen
8 Prüfungsgruppen Überblick über Prüfungsgruppen Prüfungsgruppen dienen der Vereinfachung der Prüfung von Betriebsmitteln. Prüfungsgruppen sind Zusammenstellungen von Prüfungen, die, wenn sie ausgeführt werden, alle zur Prüfungsgruppe zugeordneten Prüfungen sequenziell ausführen. PAT400 Prüfgeräte werden mit einer Reihe von Prüfungsgruppen ausgeliefert, die die Prüfung der Mehrheit elektrischer Einrichtungen abdecken –... - Seite 48 Hinweis: Wenn die Anzahl der Prüfungsgruppen 100 erreicht, änderst sich der “Hinzufügen” Hotkey auf Füllen Sie alle erforderlichen Felder aus. Beispiel für eine typische Klasse I Prüfung: Nächste Seite Beschreibung der Felder: Name Prüfgruppenname - kann bis zu 10 Zeichen lang sein - für Kompatibilität zu PAT4 siehe Abschnitt 11 Beschreibung Beschreibungstext...
-
Seite 49: Zuordnen Von Prüfungsgruppen Auf Hotkeys
Optionen: - Klasse I - Klasse II - EXT Hochspg. Schaltfläche – Konfiguration auf der zweiten Seite Ableitstrom Schaltfläche – Konfiguration auf der zweiten Seite Leistung Schaltfläche – Konfiguration auf der zweiten Seite FI-RCD Schaltfläche – Konfiguration auf der zweiten Seite diese Felder sind zwingend auszufüllen, sie dürfen nicht leer bleiben. - Seite 50 Klasse I Klasse II Netzkabel / Verlängerungsleitungen FI-RCD Gerät hinzufügen Benutzen Sie die „Pfeil nach unten“-Taste um in die gewünschte Zeile (1-9) zu gelangen. Mit OK wird die Liste der verfügbaren Prüfungsgruppen geöffnet. Wählen Sie die gewünschte Prüfungsgruppe und drücken Sie auf OK. Die Prüfungsgruppe wird dem ausgewählten Feld zugeordnet.
-
Seite 51: Prüfungsgruppen Bearbeiten
Hinweis: Die Prüfungsgruppen können frei jedem der neun Felder und in jedem der vier Hotkeys zugeordnet werden. Bei Bedarf kann z.B. die Klasse I Prüfungsgruppe dem RCD-Hotkey zugeordnet werden. 8.3 Prüfungsgruppen bearbeiten Jede Prüfungsgruppe kann bearbeitet oder aus der Liste gelöscht werden. Hinweis: Beim Wiederherstellen einer Datenbank werden die Prüfungsgruppen überschrieben. -
Seite 52: Prüfungsgruppen Löschen
Wählen Sie die Prüfungsgruppe, die bearbeitet werden soll und drücken Sie auf OK zur Auswahl. Einstellungen der Prüfungsgruppen können bearbeitet und wie bei der „Prüfungsgruppen Hinzufügen“-Funktion gespeichert werden. 8.4 Prüfungsgruppen löschen 1) Wählen Sie am HOME-Bildschirm mit der „Pfeil nach rechts“-Taste die Seite „Setup“ aus 2) Drücken Sie den „Prüfungsgruppen“... -
Seite 53: Wiederholungsprüfungen
Hinweis: Eine Prüfungsgruppe kann nicht gelöscht werden solange Geräte in der Datenbank sind, die diese Prüfungsgruppen verwenden. 8.5 Wiederholungsprüfungen Wiederholungsprüfungen werden durch einen Eintrag in der Spalte “Zyklen” definiert. Bei Schutzleiter- und Durchgangsprüfungen kann festgelegt werden wie oft sie wiederholt werden ∞... - Seite 54 Einige Prüfnormen, wie z.B. DIN VDE 0701-0702, erfordern zwei Ableitstrommessungen, die in einer einzigen Prüfungsgruppe ausgeführt werden müssen. PAT400 Instrumente, die diese Anforderung unterstützen, verfügen über einen anderen Dialog zur Bearbeitung von Prüfungsgruppen. Der im Folgenden dargestellte Bildschirm zeigt den Dialog „Prüfungsgruppe hinzufügen” mit der Möglichkeit von Mehrfach-Ableitstrommessungen.
-
Seite 55: Schnellprüfungen - Qt
9 Schnellprüfungen - QT Die „Schnellprüfungs“-Taste QT („Quick Test“) erlaubt sofortigen Zugriff auf Durchgangs-, Schutzleiter-, Isolations-, Ableitstrom-, FI-RCD-, Leistungs- und Hochspannungsprüfungen, ohne dass Sie eine Prüfungsgruppe erstellen müssen. Hinweis: Abhängig von der Ausführung des Instruments kann es sein, dass einige der nachfolgend beschriebenen Prüfungen nicht verfügbar sind. - Seite 56 5) Bildschirmanweisungen befolgen, wenn nötig 6) Nach Abschluss der Prüfung wird die letzte Messung angezeigt Schnellprüfungszeiten können in SETUP geändert werden. Siehe Abschnitt 10.4...
-
Seite 57: Setup
10 SETUP Die Optionen im SETUP-Menü erlauben Änderungen an der Gerätekonfiguration, die über die Hotkeys nicht zugänglich sind. 10.1 Kunden Bei der Auslieferung von PAT400 sind die Daten für Kunde und Standort auf „Vorgabewert“ voreingestellt. Dies kann geändert werden oder zusätzliche Kunden können hinzugefügt, bearbeitet und auch gelöscht werden. -
Seite 58: Kunden Bearbeiten Und Löschen
Zum Fertigstellen drücken Sie den „Speichern“-Hotkey Die Anzeige schaltet automatisch auf den „Standort hinzufügen“ Bildschirm. Geben Sie die Details zum Standort ein, nur die erste Zeile „Standortname“ ist zwingend erforderlich. Zum Fertigstellen drücken Sie den „Speichern“-Hotkey Ein neuer Kunde und ein neuer Standort wurden in die Datenbank eingefügt. Der aktuelle Kunde und der aktuelle Standort werden automatisch auf den neuen Kunden und den neuen Standort aktualisiert. -
Seite 59: Kunden Wechseln
Drücken Sie auf den „Löschen“ Hotkey. Eine Sicherheitsabfrage fordert Sie zur Bestätigung auf. 10.1.3 Kunden wechseln Wechsel zwischen verschiedenen Kunden am PAT400: Am Setup-Bildschirm wählen Sie den “Kunde” Hotkey. Drücken Sie auf OK um die Liste zu öffnen. Wählen Sie den gewünschten Kunden und drücken Sie auf OK. -
Seite 60: Standorte Hinzufügen
Mehrere Standorte können einem Kunden zugeordnet werden, maximal 2.000 . Um einen Standort hinzuzufügen wählen Sie den Eintrag „Standort“ aus dem SETUP-Menü. Der Vorgang entspricht dem Hinzufügen von Standorten, wie in 10.1.1 oben beschrieben. *) Bei Geräte-Firmware-Versionen vor 2.2 waren 50 Standorte pro Kunde möglich. 10.2.1 Standorte hinzufügen Wählen Sie „Standort“... - Seite 61 Wählen Sie den gewünschten Standort aus drücken danach auf den „Nächste Seite“ Hotkey. Ändern Sie die Standortdaten nach Bedarf. Es ist nicht möglich, den zugeordneten Kunden zu ändern. Nachdem Sie alle Änderungen eingegeben haben, drücken Sie auf den „Speichern“ Hotkey. Standorte löschen: Warnung: Wenn Sie einen Standort löschen, werden auch alle Geräte und...
-
Seite 62: Standort Ändern
Wählen Sie den gewünschten Standort aus drücken danach auf den „Nächste Seite“ Hotkey. Drücken Sie auf den “Löschen” Hotkey. Eine Sicherheitabfrage fordert Sie zum Bestätigen des Löschvorgangs auf. 10.2.3 Standort ändern Sie können nur auf einen anderen Standort des gerade aktuellen Kunden ändern. Im Setup-Bildschirm drücken Sie auf den “Standort wählen”... -
Seite 63: Firma
Drücken Sie auf den “Speichern” Hotkey um die Änderungen zu speichern. 10.3 Firma Auf der „Firma“-Seite können Sie Daten über die prüfende Firma am PAT400 eingeben. Im Feld „Etikett-Text“ können Sie Text für den Ausdruck von Etiketten eingeben. Sie können z.B. den Namen des Prüfers auf dem Etikett unterbringen. -
Seite 64: Datum Und Uhrzeit Einstellen
Die Prüfungsdauer kann für folgende Prüfungen festgelegt werden: Isolationsprüfung Schutzleiterprüfung Last-, Funktionsprüfung Ableitstromprüfung Einstellungen für Schnellprüfungen vornehmen: Wählen Sie im SETUP-Menü den Eintrag „Schnelltest“-Tasten. Drücken Sie auf OK zum Anzeigen des Bildschirms für die Konfiguration von Schnellprüfungen Navigieren Sie mit den „Pfeil aufwärts“- und „Pfeil abwärts“-Tasten zum gewünschten Feld um die Prüfungsdauer festzulegen. -
Seite 65: Sprache Wählen
Bestätigen Sie mit OK Zur Einstellung des Datums wählen Sie mit den „Pfeil nach links“- und „Pfeil nach rechts“- Tasten das Feld aus, welches geändert werden soll. Geben Sie die gewünschten Werte über die Tastatur ein. Zur Einstellung der Uhrzeit wählen Sie mit der „Pfeil abwärts“-Taste das Feld „Zeit“ an, danach wählen Sie mit den „Pfeil nach links“- und „Pfeil nach rechts“-Tasten das Feld aus, welches geändert werden soll. -
Seite 66: Voreinstellungen Wiederherstellen
Drücken Sie auf OK um die Sprachauswahl zu speichern. 10.7 Voreinstellungen wiederherstellen Warnung: Die Wiederherstellung der Werkseinstellungen überschreibt gespeicherte Daten und Einstellungen. Gespeicherte Daten gehen dabei verloren. Megger empfiehlt dringend, vorhandene Daten zu sichern, bevor Sie die Werkseinstellungen wiederherstellen. Diese Daten können bei Bedarf wiederhergestellt werden. - Seite 67 Bestehende Datenaufzeichnungen und Prüfungsgruppen sollten vorher gesichert werden, bevor Sie das Instrument auf die Werkseinstellungen zurücksetzen: Drücken Sie auf OK für den Bildschirm zur Wiederherstellung der Voreinstellungen Bestätigen Sie mit OK, mit Esc können Sie den Vorgang abbrechen. Eine Warnanzeige erfordert eine Bestätigung der Wiederherstellung der Voreinstellungen mit Y. PAT400 wird nun mit den Voreinstellungen neu gestartet.
-
Seite 68: Info - Pat400 Software Version, Megger Kontaktinformation
10.8 Info - PAT400 Software Version, Megger Kontaktinformation Anzeige der Produktinformation und der MEGGER Kontaktdaten: Wählen Sie am Home-Bildschirm mit der „Pfeil nach rechts“-Taste die Seite „Setup“ und dann mit der „Pfeil abwärts“-Taste den Eintrag „Info“ Drücken Sie auf OK um den „Info“ Bildschirm zu öffnen... -
Seite 69: Anwendername, Konto-Status Und Anmeldung
11 Anwendername, Konto-Status und Anmeldung PAT400 unterstützt einen oder mehrere Anwender. Jedem Anwender kann ein „Anwendername“ (zwingend) und ein optionaler Zugangscode (PIN) in einem Konto zugeordnet werden. Maximal 100 Konten sind möglich. Die Länge des Namens für ein Konto ist auf 25 Zeichen begrenzt. Wenn ein Barcode-Drucker verwendet wird (optionales Zubehör 1001-046), erscheint der Konto- Name auch auf den ausgedruckten Barcode-Etiketten. - Seite 70 11.2.3 Verwendung von PIN-Codes. Wenn das voreingestellte Konto mit einem PIN-Code geschützt ist, zeigt PAT400 beim Einschalten den Anmeldebildschirm, wie im folgenden Bild gezeigt, unter der Annahme, dass sich der Anwender von PAT400 abgemeldet hat; wenn nicht erscheint ein Bildschirm mit Warnhinweisen. Siehe Abschnitt 11.2.3 Verwendung von PIN-Codes für zusätzliche Informationen zum PIN-Code- Schutz.
- Seite 71 Geben Sie den PIN-Code für den angezeigten „Anwender“ ein, drücken auf den Hotkey und setzen Sie bei Punkt (5) fort, oder drücken Sie auf die Pfeil-aufwärts-Taste um in das Anwendernamensfeld zu gelangen und drücken Sie auf OK um die Liste der angelegten Anwendernamen zu öffnen: Wählen Sie mit den Aufwärts-/Abwärtspfeilen den gewünschten Anwendernamen aus und drücken Sie auf OK.
-
Seite 72: Verwaltung Von Konten
Entfernen Sie die Versorgung vom PAT400 (siehe Anmerkung). oder alternativ: Gehen Sie zum Menü „Anwender“ und wählen Sie Anmelden/abmelden (siehe Anmerkung). Drücken Sie auf OK. Der Anwender wird abgemeldet. PAT400 zeigt den Anmeldebildschirm. Entfernen Sie die Versorgung vom PAT400. Anmerkung: Wenn Sie das voreingestellte Konto verwenden und noch keinen PIN-Code vergeben haben (Auslieferzustand), sind die Anmelde-/Abmelde-Optionen nicht verfügbar. - Seite 73 Wenn bei einem Konto die „Expertenoption” aktiviert wird, erhält der Anwender Zugang zu folgenden Optionen: Ein- und Ausschalten des „Expertenmodus” Ein- und Ausschalten der Prüfung mit „Umgekehrter L-N Polarität“ (siehe unten) Wenn der „Expertenmodus” aktiviert ist, werden die Bildschirme mit Prüfhinweisen, die während der Prüfung erscheinen würden, nicht angezeigt.
- Seite 74 2) Gehen Sie mit der Pfeil-abwärts-Taste zum Eintrag „Anwender verwalten“ und drücken Sie auf 3) Drücken Sie auf den Bearbeiten Hotkey um die Einstellungen des „Administrator“-Kontos zu ändern. 4) Gehen Sie mit Pfeil-abwärts Taste zum Feld Anwendername um es zu markieren und geben Sie den Namen ein.
-
Seite 75: Verwendung Von Pin-Codes
5) Zum Abschluss drücken Sie auf OK. 6) Um einen PIN-Code zuzuweisen, gehen Sie zu Abschnitt 11.2.3 Verwendung von PIN-Codes. ODER wenn kein PIN-Code eingegeben werden soll, drücken Sie auf den Speichern Hotkey um die Änderungen zu speichern. 11.2.3 Verwendung von PIN-Codes Bei Anwenderkonten sind PIN-Codes optional. - Seite 76 5) Gehen Sie mit der Pfeil-nach unten-Taste zum Feld PIN-Bestätigung. 6) Geben Sie den gleichen PIN-Code nochmals ein. 7) Drücken Sie auf den Speichern Hotkey um die Änderungen zu speichern. Nachdem sich der Anwender abgemeldet hat, muss er sich beim nächsten Mal mit seinem Konto und durch Eingabe des korrekten PIN-Codes wieder anmelden.
- Seite 77 4) Geben Sie den neuen PIN-Code ein. 5) Gehen Sie mit der Pfeil-nach unten-Taste zum Feld PIN-Bestätigung. 6) Geben Sie den gleichen, neuen PIN-Code noch einmal ein. 7) Drücken Sie auf den Speichern Hotkey um die Änderungen zu speichern. Wenn Ihr Konto „Anwender“-Status hat: 1) Wählen Sie am Home-Bildschirm mit der Pfeil-nach rechts-Taste das Register „Anwender“...
-
Seite 78: Zusätzliche Konten Hinzufügen
2) Geben Sie den neuen PIN-Code ein und gehen Sie mit der Pfeil-nach unten-Taste zum Feld PIN-Bestätigung. Geben Sie den gleichen PIN-Code noch einmal ein. 3) Drücken Sie auf den Speichern Hotkey um die Änderungen zu speichern. Einen PIN-Code von einem Konto entfernen: Wenn Ihr Konto „Administrator“-Status hat: Verwenden Sie die gleiche Methode wie zum Ändern eines PIN-Codes, aber löschen Sie alle Ziffern des PIN-Codes. - Seite 79 Navigieren Sie mit den Pfeil-Tasten zum Eintrag „Anwender verwalten“ und drücken Sie auf OK. Hinweis: Ein zusätzlicher Löschen-Hotkey ist sichtbar, wenn bereits mehr als ein Konto angelegt ist. Drücken Sie auf den Hinzufügen Hotkey um den Bildschirm „Anwender hinzufügen“ zu öffnen.
-
Seite 80: Konten Löschen
Drücken Sie auf die Pfeil-abwärts-Taste. Bei Bedarf geben Sie einen PIN-Code ein. Er muss 4 Stellen umfassen, nur die Ziffern 0-9 sind möglich. Drücken Sie auf die Pfeil-abwärts-Taste. Geben Sie den gleichen PIN-Code noch einmal in das Feld PIN-Bestätigung ein. Gehen Sie mit der Pfeil-abwärts-Taste zu den „Expertenoptionen“. -
Seite 81: Konten Rücksetzen
Drücken Sie auf den Löschen Hotkey. Der Bildschirm „Anwender löschen“ erscheint und das aktuelle Konto erscheint im Feld „Anwendername“. Wenn dieses Konto gelöscht werden soll, drücken Sie auf den Löschen Hotkey. Oder Drücken Sie auf OK um eine Liste der Konten anzuzeigen. Benutzen Sie die Aufwärts-/Abwärts- Pfeiltasten um das gewünschte Konto auszuwählen. - Seite 82 Durch Bestätigung mit OK werden alle Anwender von PAT400 entfernt und es wird ein einziges „Administrator“-Konto erzeugt. Wenn nötig, kontaktieren Sie Ihren Administrator oder brechen Sie mit ESC die Aktion ab. Drücken Sie auf OK zum fortsetzen. Es erscheint der Bildschirm mit den Standard Warnhinweisen. Bestätigen Sie mit OK, dass Sie den Warnhinweis gelesen und verstanden haben.
-
Seite 83: Umgekehrte L-N Polarität" (Nicht Bei Allen Instrumenten)
12 „Umgekehrte L-N Polarität“ (nicht bei allen Instrumenten) In Ländern, wo der Netzstecker in der Steckdose umgepolt werden kann (z.B. Schuko-Stecker), kann die Erdableitstromprüfung für normale „vorwärts“-Polarität oder für „normale und umgekehrte“- Polarität konfiguriert werden. Wenn Sie die “Umgekehrte L-N Polarität“ Marke auf den Bildschirmen „Anwender hinzufügen”, „Anwender bearbeiten“... - Seite 84 Drücken Sie auf den Speichern Hotkey um die Änderungen zu speichern. Anwender, die den „Administrator“-Status oder „Experten“-Status haben, können die „Umgekehrte L- N Polaritäts“-Prüfung am Bildschirm mit den Expertenoptionen aktivieren. Mit der Aufwärts- oder Abwärts-Taste können Sie die Marke „Umgekehrte L-N Polarität“ auswählen.
- Seite 85 Drücken Sie auf den Speichern Hotkey um die Änderung zu speichern.
-
Seite 86: Option Pe-Messung (Nicht Bei Allen Instrumenten Möglich)
13 Option PE-Messung (nicht bei allen Instrumenten möglich) Einige Prüfungen von portablen Betriebsmitteln erlauben es, die Prüfung der Schutzleiterverbindung (PE-Prüfung) zu überspringen, wenn es offensichtlich nicht möglich ist, einen exponierten PE- Anschluss zu kontaktieren. Bei PAT-Prüfgeräten, die so konfiguriert wurden, dass dies möglich ist, gibt es eine Auswahlmarke (Option) “PE Messung”... -
Seite 88: Kompatibilität Zu Pat4
14 Kompatibilität zu PAT4 PAT400 Multifunktionsprüfgeräte verfügen über zusätzliche Prüffunktionen, die auf PAT- Vorgängergeräten nicht vorhanden waren. Um die Kompatibilität bei der Datenübertragung zwischen PAT 4 und den PAT400 Prüfgeräten sicherzustellen ist folgendes zu beachten: Prüffunktionen Prüfgeräte der PAT400 Serie verfügen über zusätzliche Prüffunktionen, die auf PAT4 Prüfgeräten nicht vorhanden sind. - Seite 89 Der Datentransfer von PAT4 zu PAT400 muss mit der Megger PowerSuite Professional Software erfolgen. Um die Kompatibilität von Hardware und Software sicherzustellen verwenden Sie bitte immer die neueste PowerSuite Software und die neueste Firmware für PAT400 von der Megger homepage:...
-
Seite 90: Pflege Und Wartung
15 Pflege und Wartung PAT400 Instrumente dürfen nur von zugelassenen Megger Service Stellen oder durch Megger GmbH geöffnet und repariert werden. Zwecks Reinigung trennen Sie den Netzanschluss vom Instrument ab und verwenden Sie ein sauberes mit Wasser oder Isopropyl-Alkohol befeuchtetes Tuch. -
Seite 91: Tragetasche
Diese werden durch die Schlaufen an der Außenseite der Tasche gezogen und mittels Klettverschluss an der Unterseite des Koffers fixiert. Eine zusätzliche Aufbewahrungstasche für weitere Gegenstände ist von Megger GmbH verfügbar, sodass sowohl eine Tasche innen als auch eine Tasche außen verwendet werden kann. -
Seite 92: Anhang A - Beschreibung Der Prüfungen
Anhang A – Beschreibung der Prüfungen Jede Prüfungsgruppe ist aus einer Serie von individuellen Prüfungen aufgebaut. Die Prüfungen werden in Abhängigkeit von den elektrischen Eigenschaften des zu prüfenden Betriebsmittels ausgewählt. Der Anwender muss die Konstruktion, den Aufbau und die elektrischen Eigenschaften des Betriebsmittels kennen, bevor die korrekte Auswahl der Prüfungen getroffen werden kann. -
Seite 93: A.2 Isolationsprüfung
Siehe Abschnitt 3.11 und Anhang A.6 für Details zur Leitungskompensation. A.2 Isolationsprüfung Diese Prüfung weist nach, dass eine sichere Trennung zwischen den Leitern der Netzversorgung (Phasen- und Neutralleiter) und allen anderen leitenden, berührbaren Teilen besteht. Das Instrument verbindet Phasen- und Neutralleiter und legt dann eine Isolationsprüfspannung von 500 V oder 250 V zwischen den temporär verbundenen Phasen- und Neutralleitern gegen Erde an. -
Seite 94: A.4 Leistungsmessung, Funktionsprüfung
Bei dieser Prüfung wird das zu prüfende Betriebsmittel aus dem Netz versorgt und die Prüfleitung wird an die PAT400 Buchse angeschlossen. Die Prüfspitze wird an alle leitfähigen Teile des zu prüfenden Betriebsmittels angelegt. Damit wird eine Strommessung bezogen auf Erde durchgeführt. Diese Prüfung kann auch für dreiphasige Betriebsmittel angewendet werden, die aus dem Netz versorgt werden. -
Seite 95: Prüfung Von Netzkabeln Und Verlängerungsleitungen
A.6 Prüfung von Netzkabeln und Verlängerungsleitungen Netzkabel und Verlängerungsleitungen werden auf ähnliche Weise geprüft. Der grundsätzliche Unterschied besteht darin, dass zum Prüfen von Verlängerungsleitungen der Verlängerungsleitungsadapter notwendig ist, mit dem eine Schleifenverbindung zurück zum PAT400 hergestellt wird, um den Durchgang prüfen zu können. Verlängerungsleitungen und Netzkabel mit integriertem Überspannungsschutz sollten mit einer Isolationsprüfung mit 250 V Prüfspannung geprüft werden. - Seite 96 Diese Warnung kann wiederholt bei anderen Prüfungen erscheinen, wenn möglicherweise parallele Erdverbindungen vorhanden sind. Diese Warnung kann bei allen Prüfungen aus folgenden Gründen erscheinen: Das zu prüfende Betriebsmittel hat eine weitere Verbindung zu Erde. Dies kann auftreten, wenn das Gerätegehäuse andere geerdete Analgenteile berührt oder in Kontakt mit dem Boden steht.
-
Seite 97: Voreingestellte, Mitgelieferte Prüfungsgruppen In Pat400
A.9 Voreingestellte, mitgelieferte Prüfungsgruppen in PAT400 PAT410-DE und PAT450-DE Serie Prüfungs- Prfgs. gruppe Schutzklasse Beschreibung Durchgeführte Prüfungen OK Grenzwert Gerät Dauer Sichtprüfung Durchgang Erdung ≤0,3Ω Isolationsprüfung mit 500V ≥1MΩ Gerät SK1 - PE ist Funktionsprüfung ≤3700VA PAT410 GERAT1-MPE messbar Differenzstromprüfung (Idiff) ≤3,5mA PAT450 Sichtprüfung... - Seite 98 Sichtprüfung Gerät SK1-geht nicht in Durchgang Erdung ≤0,3Ω Betrieb Isolationsprüfung mit 500V ≥1MΩ PAT410 SK1-OB Ersatzableitstrom (Iea) ≤0,5mA PAT450 Sichtprüfung Durchgang Erdung ≤0,3Ω Gerät SK1- läuft an, Isolationsprüfung mit 500V ≥1MΩ PAT410 SK1-IB ohne VA Differenzstromprüfung (Idiff) ≤3,5mA PAT450 Sichtprüfung Gerät SK1- läuft an, mit Durchgang Erdung ≤0,3Ω...
- Seite 99 Sichtprüfung FI-RCD 30mA Prüfung Handbohrmaschine mit Isolationsprüfung mit 500V ≥2MΩ Netzkabel 2m und FI- Funktionsprüfung ≤3700VA PAT410 BOHRER2 RCD 30mA Berührstromprüfung (Ib) ≤0,5mA PAT450 Sichtprüfung Isolationsprüfung mit 500V ≥2MΩ Funktionsprüfung ≤3700VA PAT410 STICHSAGE Säge mit Netzkabel 2m Berührstromprüfung (Ib) ≤0,5mA PAT450 Sichtprüfung Gerät SK2 läuft nicht an,...
- Seite 100 Sichtprüfung FI-RCD 30mA Prüfung Durchgang Erdung ≤0,3Ω Isolationsprüfung mit 500V ≥1MΩ Gerät SK1 mit Portabler Funktionsprüfung ≤3700VA PAT410 SK1-FI-RCD FI 30mA Differenzstromprüfung (Idiff) ≤3,5mA PAT450 Sichtprüfung FI-RCD 30mA Prüfung Isolationsprüfung mit 500V ≥2MΩ Gerät SK2 mit Portabler Funktionsprüfung ≤3700VA PAT410 SK2-FI-RCD FI 30mA Berührstromprüfung (Ib)
- Seite 101 Sichtprüfung Differenzstromprüfung (Idiff) ≤3.5mA PAT410 SK2-2MESS SK2 diff+Berüh. Berührstromprüfung (Ib) ≤0.5mA PAT450 Sichtprüfung PAT410 SK2-1MESS SK2 nur Berühr. Berührstromprüfung (Ib) ≤0.5mA PAT450...
- Seite 102 PAT410-NL-ES und PAT450-NL-ES Serie Prüfungs- Prfgs. gruppe Schutzklasse Beschreibung Durchgeführte Prüfungen OK Grenzwert Gerät Dauer Sichtprüfung Isolationsprüfung mit 500V ≥2MΩ PAT410 N-KL2STD Klasse 2 Ersatzableitstrom ≤0,5mA PAT450 Klasse 2 elektronische Sichtprüfung PAT410 N-KL2ELEC Regelung Differenzstrom ≤0,5mA PAT450 Sichtprüfung Durchgang Erdung ≤0,3Ω...
- Seite 103 Sichtprüfung Durchgang Erdung ≤0,3Ω 3-Phasen-Verlängerung Isolationsprüfung mit 500V ≥1MΩ PAT410 N-3FVERLSN <5m Ersatzableitstrom ≤1mA PAT450 Sichtprüfung Schutzleiter mit 10A ≤0,1Ω Isolationsprüfung mit 500V ≥1MΩ Standard SK1 geerdetes Funktionsprüfung (230V) ≤3000VA E-SC1 Betriebsmittel Differenzstromprüfung (230V) ≤3,5mA PAT450 Sichtprüfung FI-RCD 30mA Prüfung Standard SK1 geerdetes Schutzleiter mit 10A ≤0,1Ω...
- Seite 104 Sichtprüfung Isolationsprüfung mit 500V ≥2MΩ Haartrockner Funktionsprüfung (230V) ≤1500VA PAT410 E-DRY doppelt isoliert Differenzstromprüfung (230V) ≤0,25mA PAT450 Sichtprüfung Schutzleiter mit 25A ≤0,1Ω Isolationsprüfung mit 500V ≥1MΩ Kessel Funktionsprüfung (230V) ≤2500VA E-KET geerdet Differenzstromprüfung (230V) ≤3,5mA PAT450 Sichtprüfung Durchgang Erdung Kessel ≤0,1Ω...
- Seite 105 Portabler FI-RCD (5 Sichtprüfung PAT410 E-RCD FULL Prüfungen) FI-RCD volle Prüfung PAT450 Sichtprüfung Durchgang Erdung ≤0.1Ω Tragbare oder Isolationsprüfung mit 500V ≥1MΩ Handheld-Geräte der Funktionsprüfung ≤3000VA PAT410 Differenzstromprüfung ≤0.75mA E-PSC1 Klasse 1 PAT450...
-
Seite 106: Anhang B - Beispiele Für Barcodes
Anhang B – Beispiele für Barcodes Die folgende Tabelle liefert Beispiele für Barcode-Texte für den optionalen OPTICON Barcode-Scanner. Damit können schnell Standard-Daten eingelesen werden, die ansonsten manuell eingetippt oder aus einer Aufklappliste ausgewählt werden müssten. Barcode-Tabelle Beschreibung: Raumkennungen: Sicherungswert:... - Seite 107 Prüfungsgruppen:...
-
Seite 108: Anhang C - Technische Daten
Anhang C – Technische Daten Technische Daten PAT410 PAT420 PAT450 Versorgung PAT-UK 230 V ±10% ±1 V @ 50 Hz ±1% ±0,1 Hz PAT-UK 110 V ±10% ±1 V @ 50 Hz ±1% ±0.1 Hz PAT-NL-ES 230 V ±10% ±1 V @ 50 Hz ±1% ±0,1 Hz ... - Seite 109 Anzeigebereich: 0 bis 3,990 VA Anzeige korrigiert auf 230 V AC (110 V AC) Verlängerungsleitungsprüfung Prüfungen: Schutzleiter, Isolation, Polarität Prüfspannung für Polarität: 12 V dc Leitungen OK Polaritätsprüfungen: ...
-
Seite 110: Anhang D - Bestellangaben
Anhang D – Bestellangaben Bestellangaben Produkt Best.-Nr. Zubehör im Lieferumfang Prüfleitung mit Spitze für Durchgang/Erdung 2000-870 (schwarz) Verlängerungsleitungsadapter 230V SC (CEE7/7) 2000-882 Leitung für Hochspannungsprüfung 3,0 kV/3,5 mA (rot) 5310-401 Tragetasche mit Kabel-/Dokumententasche 2000-962 Bildschirmschutz 1002-572 Optionales Zubehör Steckeradapter IEC C6 - C13 (3-fach 5A PSU) 2000-551 Adapter für Verlängerungsleitungen 110 V BS4343 6220-639... -
Seite 111: Anhang E - Service Und Gewährleistung
Fax: +44 (0) 1304 207 342 Fax: +1 610 676 8625 Megger betreibt voll rückführbare Kalibrier- und Reparatureinrichtungen, damit wird garantiert, dass Ihr Gerät den hohen Leistungsstandard und die hohe Herstellungsqualität beibehält, die sie von ihm erwarten. Diese Einrichtungen werden durch ein weltweites Netz von anerkannten Reparatur- und Kalibrationsfirmen ergänzt um für Ihr Megger Produkt exzellente Betreuung anbieten zu können.
