5 BETRIEBSANLEITUNG
wählen Sie aus, welches Wicklungspaar fest-
gelegt und/oder geprüft werden soll.
A]
Wenn "Impedanz" ausgewählt ist, wird
eine Prüfung "pro Phase" sein. Beachten
Sie bitte, dass die Anschlüsse und Kurz-
schlüsse bei "pro Phase" und "Impedanz"
unterschiedlich sind.
B]
Wenn das aktivierte Wicklungspaar
Stu fen schalter hat, legen Sie Typ, Stelle
Anzahl der Stufen, Stufenspannungen
und die Stufen fest, die in der jeweiligen
Prüfung gemessen werden sollen.
C]
Wenn die Konfiguration für Streureak-
tanz-Prüfungen überhaupt nicht unter-
stützt wird, ist es dennoch auf der Grund-
lage von früheren Erfahrungen mit dem
jeweiligen Transformator und/oder der
Konfiguration möglich, Manuell ablaufen
zu lassen und entsprechend an- und kurz-
zuschließen.

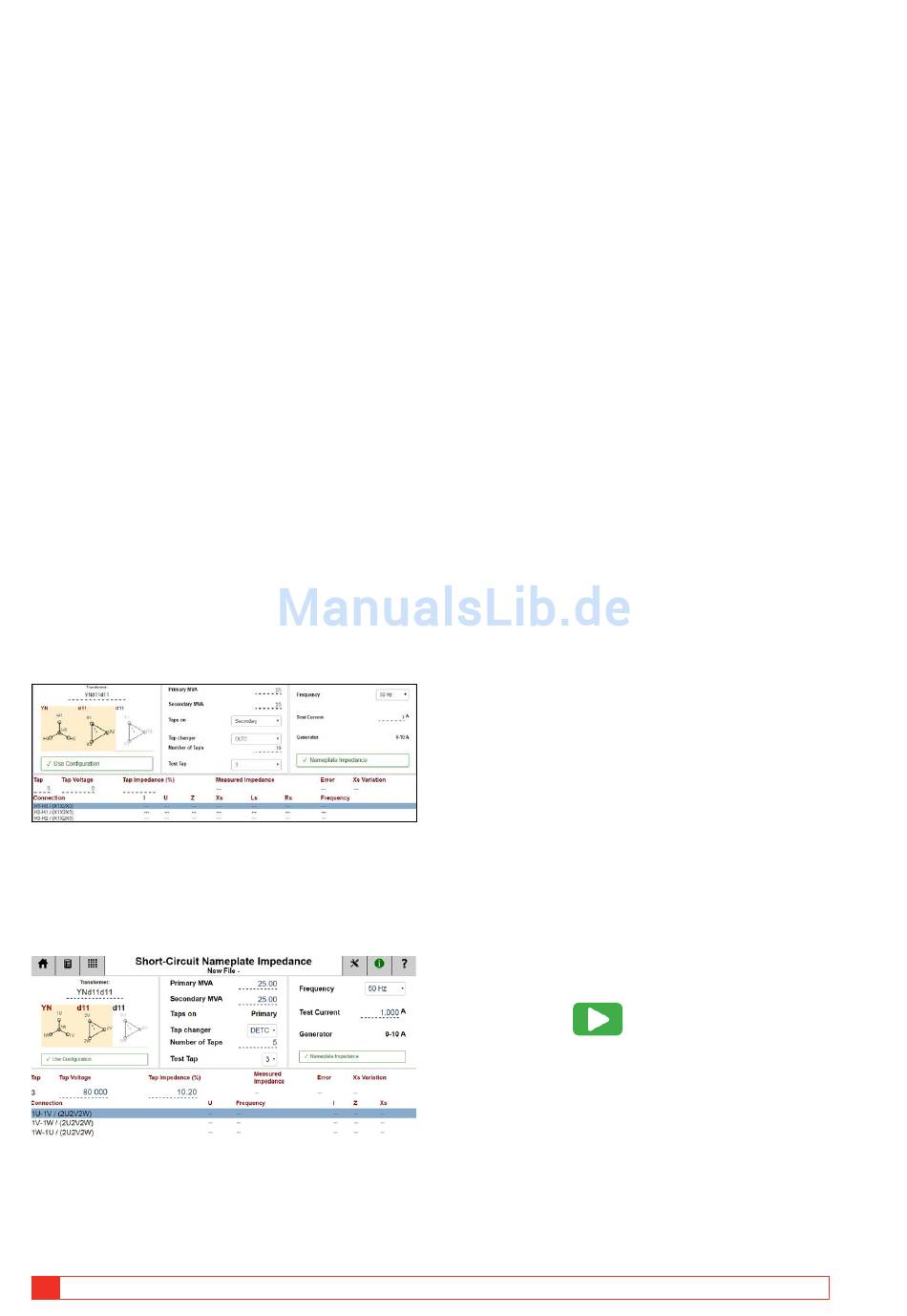

Beispiel:
3-w Transformator mit DETC (5 Stufen) bei HV, OLTC
(19 stufen) bei LV, keine Stufen bei Tertiär
HV-LV Impedanz
Messungen Pro-Phase
Bei Auswahl von Konfiguration schlägt TRAX
Messun gen pro Phase vor und die Abweichung bei
Streureaktanz, Xs, wird berechnet und angezeigt.
Drei-Phasen-Äquivalenz
Durch Bereitstellen eines Wertes für „Impedanz"
entsprechend dem Typenschild, wählt die App auto-
matisch das Drei-Phasen-Äquivalenz-Modell und die
Er geb nisse können mit dem Transfor ma tor-Typenschild
verglichen werden.
44
TRAX
Drei-Phasen-Äqui valenz funktio niert für Y- (Stern-)
und Delta- (Dreiecks-) Konfigura tio nen, bei denen
die drei Nieder span nungsanschlüsse (aber NICHT
der Nullleiter) kurzgeschlossen sind. Stellen Sie
sicher, dass die Kurz schlüsse gut sind und niedrigen
Widerstand haben, da der Strom bei Niederspannung
der Prüfstrom multi pli ziert mit dem Transformator-
Verhältnis sein wird.
Das Drei-Phasen-Äquivalenz-Modell funktioniert nicht
bei Zickzack-Konfigurationen und die sich erge ben de
Impedanz kann nicht mit dem Typenschild verglichen
werden.
Schritt-für-Schritt-Anweisungen
1]
Wählen Sie die Transformatorkonfiguration
(und die Anzahl der Stufen; allerdings wird
diese Prüfung normalerweise nur bei der
Nennstufe durchgeführt).
2]
Geben Sie die Transformator-Typenschildda-
ten ein, einschließlich: „Impedanz", Nenn-
Hochspannung (kV), Leistung (MVA) und die
Impedanz (%).
3]
Bestätigen Sie die Kabelanschlüsse/Zusam-
menschaltung.
4]
Wählen Sie die Prüffrequenz:
Standard- und empfohlene Frequenz für
Kurzschlussmessungen ist die Netzfrequenz
und die Wicklungsabweichung wird für
Xs (Streureaktanz) berechnet. Für höhere
Frequenzvergleiche von Rs und LS wäh-
len Sie 500 Hz. Beachten Sie bitte, dass die
Wicklungsabweichung noch für Xs berechnet
wird.
5]
Wählen Sie den Prüfstrom (Standard 1 A).
Kurzschluss-Impedanz ist nicht abhängig
vom Prüfstrom. Ein typischer Prüfstrom ist
1 - 5 A. Beachten Sie bitte, dass die maximale
Ausgangsspannung 250 V beträgt, was den
maximalen Prüfstrom für kleine Transforma-
toren mit hohem HV-Wicklungswiderstand
begrenzen kann.
6]
Drücken Sie
starten und zu messen.
7]
Schließen Sie die Kabel erneut an die nächste
Phase an.
8]
Speichern Sie die Ergebnisse.
9]
Nachdem alle drei Phasen geprüft wurden,
vergleichen Sie den berechneten Impedanz-
wert mit dem Typenschild. Die Abweichung
sollte normalerweise < 3 % sein. Vergleichen
Sie auch die Xs-Werte für die drei Phasen, die
ZP-AJ01D
, um den Generator zu
AJ033554CD
