Conrad C-Control Bedienungsanleitung Seite 56

Kontakt-
Belegung
nummer
Digitalport 7
8
9 Digitalport 8
Start-Eingang (parallel zum Start-Taster)
10
Daten-Leitung des I2C-Busses (SDA) *
11
Takt-Leitung des I2C-Busses (SCL) *
12
RUN-LED-Kathode
13
ACTIVE-LED-Kathode
14
DCF-OK-LED-Kathode
15
D/A-Wandler 1
16
D/A-Wandler 2
17
18 DCF77-Eingang
Reset-Eingang (parallel zum Reset-Taster)
19
Masse (GND)
20

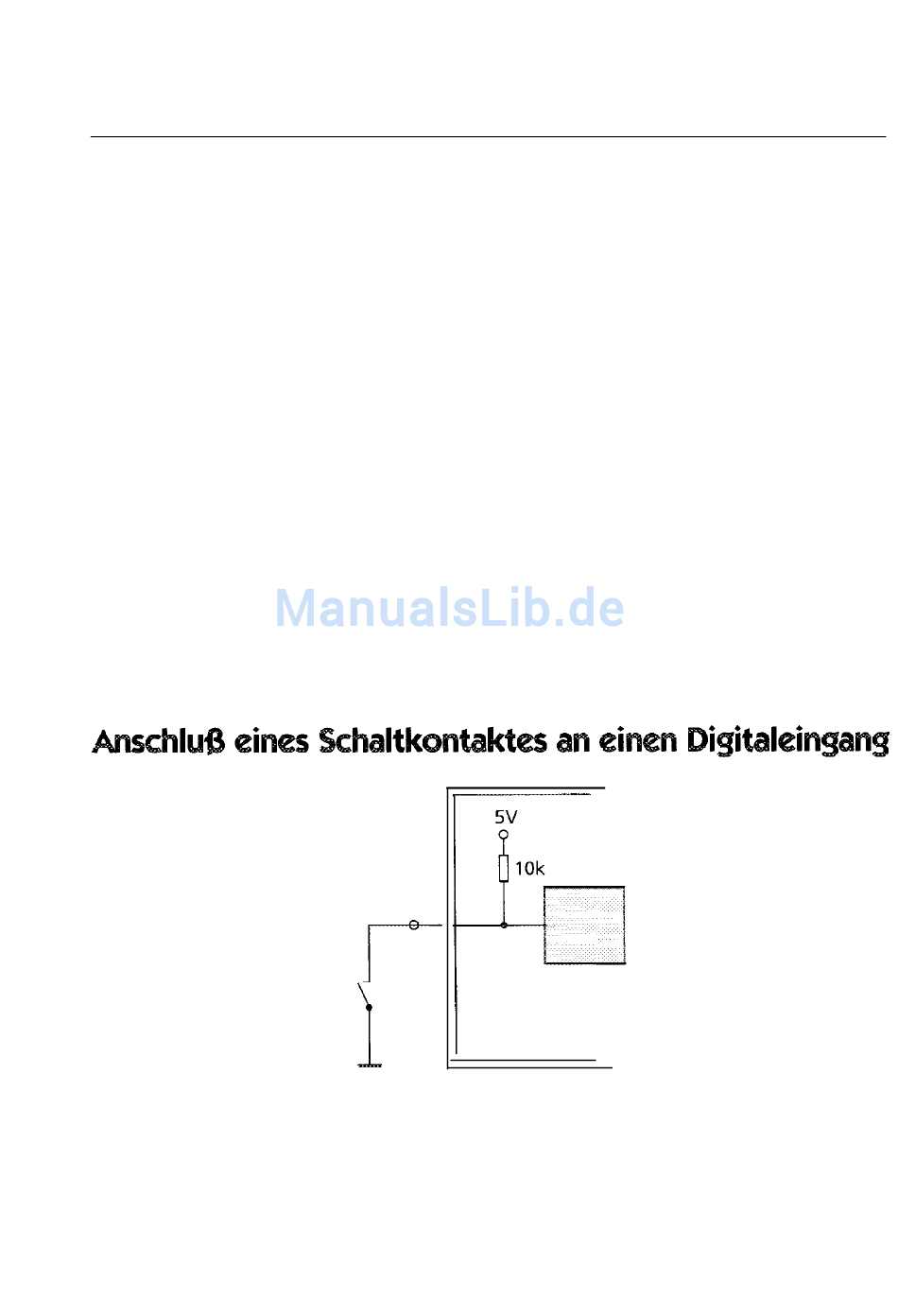

50
Port
68HC05B6
