I Antenne Anschließen; D Antenne Platzieren - Icom IC-PCR1500 Bedienungsanleitung

IC-R1500

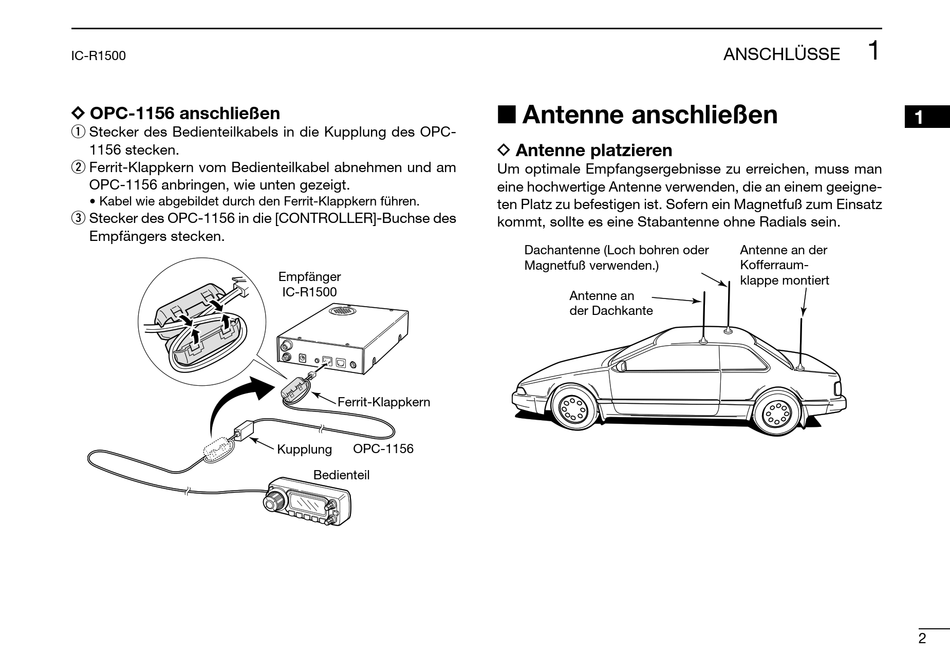

D D OPC-1156 anschließen
q Stecker des Bedienteilkabels in die Kupplung des OPC-
1156 stecken.
w Ferrit-Klappkern vom Bedienteilkabel abnehmen und am
OPC-1156 anbringen, wie unten gezeigt.
• Kabel wie abgebildet durch den Ferrit-Klappkern führen.
e Stecker des OPC-1156 in die [CONTROLLER]-Buchse des
Empfängers stecken.
Empfänger
IC-R1500
Ferrit-Klappkern
Kupplung OPC-1156
Bedienteil
I Antenne anschließen

D Antenne platzieren

Um optimale Empfangsergebnisse zu erreichen, muss man
eine hochwertige Antenne verwenden, die an einem geeigne-
ten Platz zu befestigen ist. Sofern ein Magnetfuß zum Einsatz
kommt, sollte es eine Stabantenne ohne Radials sein.
Dachantenne (Loch bohren oder
Magnetfuß verwenden.)
Antenne an
der Dachkante
1
ANSCHLÜSSE
Antenne an der
Kofferraum-
klappe montiert
1
2
