IC-PCR1500

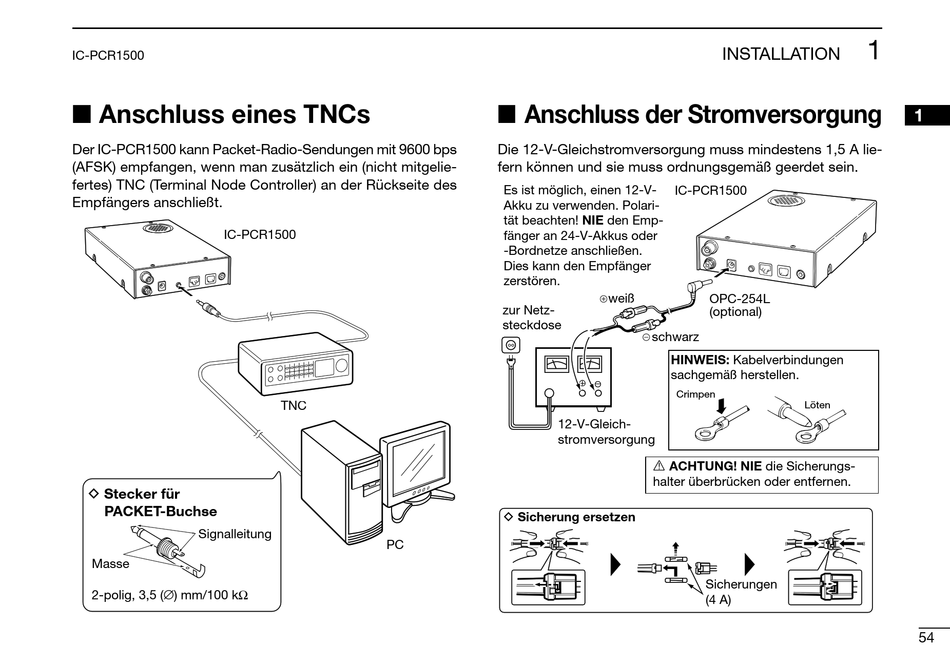

I Anschluss eines TNCs

Der IC-PCR1500 kann Packet-Radio-Sendungen mit 9600 bps
(AFSK) empfangen, wenn man zusätzlich ein (nicht mitgelie-
fertes) TNC (Terminal Node Controller) an der Rückseite des
Empfängers anschließt.
IC-PCR1500
D Stecker für
PACKET-Buchse
Signalleitung
Masse
2-polig, 3,5 (∅) mm/100 kΩ
TNC
PC

I Anschluss der Stromversorgung

Die 12-V-Gleichstromversorgung muss mindestens 1,5 A lie-
fern können und sie muss ordnungsgemäß geerdet sein.
Es ist möglich, einen 12-V- IC-PCR1500
Akku zu verwenden. Polari-
tät beachten! NIE den Emp-
fänger an 24-V-Akkus oder
-Bordnetze anschließen.
Dies kann den Empfänger
zerstören.
weiß
zur Netz-
steckdose
schwarz
HINWEIS: Kabelverbindungen
sach gemäß herstellen.
⊕ −
Crimpen
12-V-Gleich-
stromversorgung
R ACHTUNG! NIE die Sicherungs -
halter überbrücken oder entfernen.
D Sicherung ersetzen
1
INSTALLATION
OPC-254L
(optional)
Löten
Sicherungen
(4 A)
1
54
