1

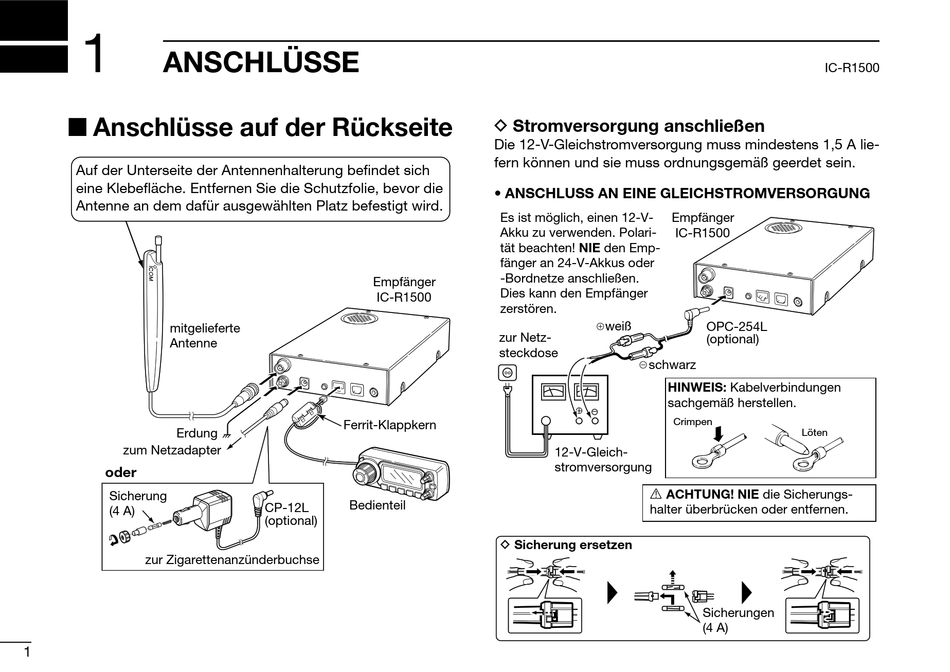

ANSCHLÜSSE
I Anschlüsse auf der Rückseite
Auf der Unterseite der Antennenhalterung befindet sich
eine Klebefläche. Entfernen Sie die Schutz folie, bevor die
Antenne an dem dafür ausgewählten Platz befestigt wird.
mitgelieferte
Antenne
Erdung
zum Netzadapter
oder
Sicherung
(4 A)
zur Zigarettenanzünderbuchse
1
Empfänger
IC-R1500
Ferrit-Klappkern
Bedienteil
CP-12L
(optional)
D Stromversorgung anschließen
Die 12-V-Gleichstromversorgung muss mindestens 1,5 A lie-
fern können und sie muss ordnungsgemäß geerdet sein.
• ANSCHLUSS AN EINE GLEICHSTROMVERSORGUNG
Es ist möglich, einen 12-V- Empfänger
Akku zu verwenden. Polari-
tät beachten! NIE den Emp-
fänger an 24-V-Akkus oder
-Bordnetze anschließen.
Dies kann den Empfänger
zerstören.
weiß
zur Netz-
steckdose
schwarz
HINWEIS: Kabelverbindungen
sach gemäß herstellen.
⊕ −
Crimpen
12-V-Gleich-
stromversorgung
R ACHTUNG! NIE die Sicherungs -
halter überbrücken oder entfernen.
D Sicherung ersetzen
IC-R1500
IC-R1500
OPC-254L
(optional)
Löten
Sicherungen
(4 A)
