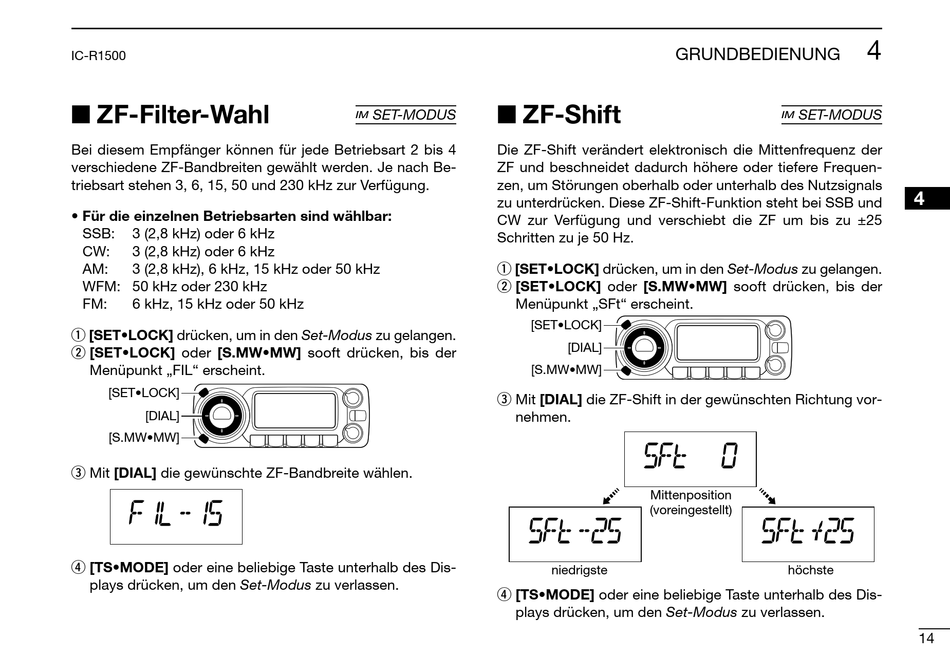

I Zf-Filter-Wahl; I Zf-Shift - Icom IC-PCR1500 Bedienungsanleitung

IC-R1500

I ZF-Filter-Wahl

Bei diesem Empfänger können für jede Betriebsart 2 bis 4
verschiedene ZF-Bandbreiten gewählt werden. Je nach Be-
triebsart stehen 3, 6, 15, 50 und 230 kHz zur Verfügung.
• Für die einzelnen Betriebsarten sind wählbar:
SSB: 3 (2,8 kHz) oder 6 kHz
CW: 3 (2,8 kHz) oder 6 kHz
AM: 3 (2,8 kHz), 6 kHz, 15 kHz oder 50 kHz
WFM: 50 kHz oder 230 kHz
FM: 6 kHz, 15 kHz oder 50 kHz
q [SET•LOCK] drücken, um in den Set-Modus zu gelangen.
w [SET•LOCK] oder [S.MW•MW] sooft drücken, bis der
Menüpunkt „FIL" erscheint.
[SET•LOCK]
[DIAL]
[S.MW•MW]
e Mit [DIAL] die gewünschte ZF-Bandbreite wählen.
r [TS•MODE] oder eine beliebige Taste unterhalb des Dis-
plays drücken, um den Set-Modus zu verlassen.

I ZF-Shift

SET-MODUS
IM
Die ZF-Shift verändert elektronisch die Mittenfrequenz der
ZF und beschneidet dadurch höhere oder tiefere Frequen-
zen, um Störungen oberhalb oder unterhalb des Nutzsignals
zu unterdrücken. Diese ZF-Shift-Funktion steht bei SSB und
CW zur Verfügung und verschiebt die ZF um bis zu ±25
Schritten zu je 50 Hz.
q [SET•LOCK] drücken, um in den Set-Modus zu gelangen.
w [SET•LOCK] oder [S.MW•MW] sooft drücken, bis der
Menüpunkt „SFt" erscheint.
[SET•LOCK]
[S.MW•MW]
e Mit [DIAL] die ZF-Shift in der gewünschten Richtung vor-
nehmen.
r [TS•MODE] oder eine beliebige Taste unterhalb des Dis-
plays drücken, um den Set-Modus zu verlassen.
GRUNDBEDIENUNG
[DIAL]
Mittenposition
(voreingestellt)
niedrigste
4
SET-MODUS
IM
4
höchste
14
