2
GERÄTEBESCHREIBUNG

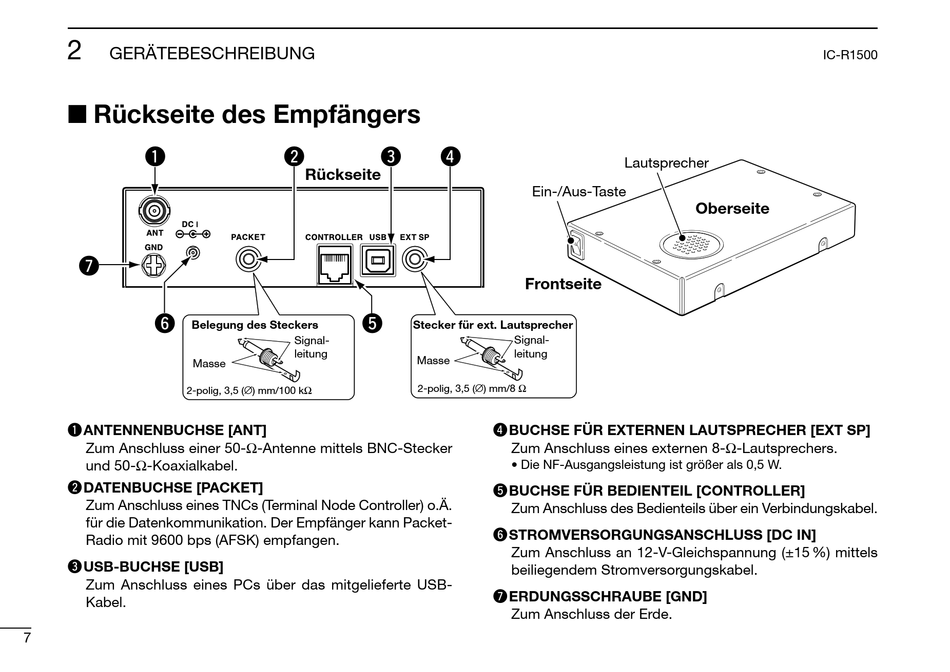

I Rückseite des Empfängers
q
u
y
Belegung des Steckers
Masse
2-polig, 3,5 (∅) mm/100 kΩ
q ANTENNENBUCHSE [ANT]
Zum Anschluss einer 50-Ω-Antenne mittels BNC-Stecker
und 50-Ω-Koaxialkabel.
w DATENBUCHSE [PACKET]
Zum Anschluss eines TNCs (Terminal Node Controller) o.Ä.
für die Datenkommunikation. Der Empfänger kann Packet-
Radio mit 9600 bps (AFSK) empfangen.
e USB-BUCHSE [USB]
Zum Anschluss eines PCs über das mitgelieferte USB-
Kabel.
7
w e r
Rückseite
t
Stecker für ext. Lautsprecher
Signal-
leitung
Masse
2-polig, 3,5 (∅) mm/8 Ω
Lautsprecher
Ein-/Aus-Taste
Frontseite
Signal-
leitung
r BUCHSE FÜR EXTERNEN LAUTSPRECHER [EXT SP]
Zum Anschluss eines externen 8-Ω-Lautsprechers.
• Die NF-Ausgangsleistung ist größer als 0,5 W.
t BUCHSE FÜR BEDIENTEIL [CONTROLLER]
Zum Anschluss des Bedienteils über ein Verbindungskabel.
y STROMVERSORGUNGSANSCHLUSS [DC IN]
Zum Anschluss an 12-V-Gleichspannung (±15 %) mittels
beiliegendem Stromversorgungskabel.
u ERDUNGSSCHRAUBE [GND]
Zum Anschluss der Erde.
IC-R1500
Oberseite
