estesa del produttore e vanno differenziati.
2. Materiale in dotazione
1 apparecchio combinato a batteria 4in1 da 40 V
1 calotta di protezione
1 lama a 3 denti
1 accessorio potatrice ad asta
1 accessorio tagliasiepi
1 accessorio rocchetto portafilo/ lama a 3 denti
1 rocchetto portafilo
1 flacone di olio
100 ml di fluido per catena della sega
1 chiave esagonale
1 chiave multifunzione
1 tracolla
1 copertura di protezione (lama a 3 denti)
1 copertura di protezione (potatrice ad asta)
1 copertura di protezione (tagliasiepi)
1 manuale di istruzioni
|
312 Italiano

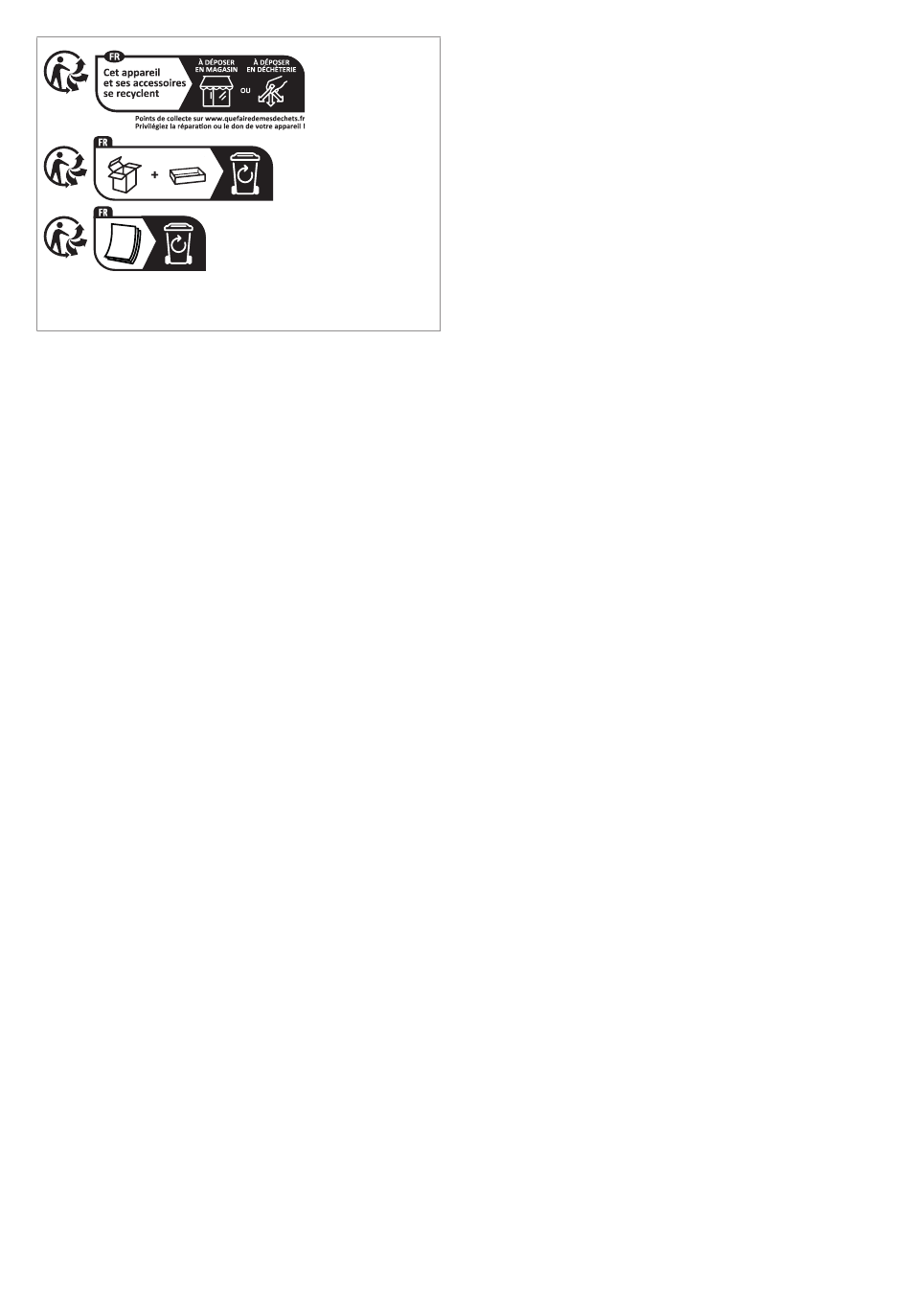

FR: il prodotto, la confezione e il
manuale di istruzioni sono riciclabili,
sono soggetti ad una responsabilità
3. Descrizione dell'apparecchio
(per le illustrazioni vedere le pagine pieghevoli)
Fig. A
1 Blocco motore
2 Foro a buco di serratura
3 Leva di avviamento
4 Sicura
5 Occhiello di trasporto
6 Impugnatura supplementare
7 Protezione per le gambe
8 Tubo del blocco motore
9 Manopola (con rondella)
10 Perno di arresto
11 Tubo (accessorio rocchetto portafilo)
12 Calotta di protezione
12a Chiusura a scatto
12b Copertura di protezione
13 Brugola
14 Interruttore on/off
15 Tasto del numero di giri
16 Indicatore del livello di carica
17 Livello di numero di giri
Fig. B
18 Flacone di olio
19 Chiave multifunzione
20 Lama a 3 denti
21 Copertura di protezione (lama a 3 denti)
22 Manopola
23 Rocchetto portafilo
24 Copertura di protezione (potatrice ad asta)
25 Copertura di protezione (tagliasiepi)
Fig. C
26 Perno di arresto
27 Gomma
28 Archetto
29 Rondella
30 Manopola
