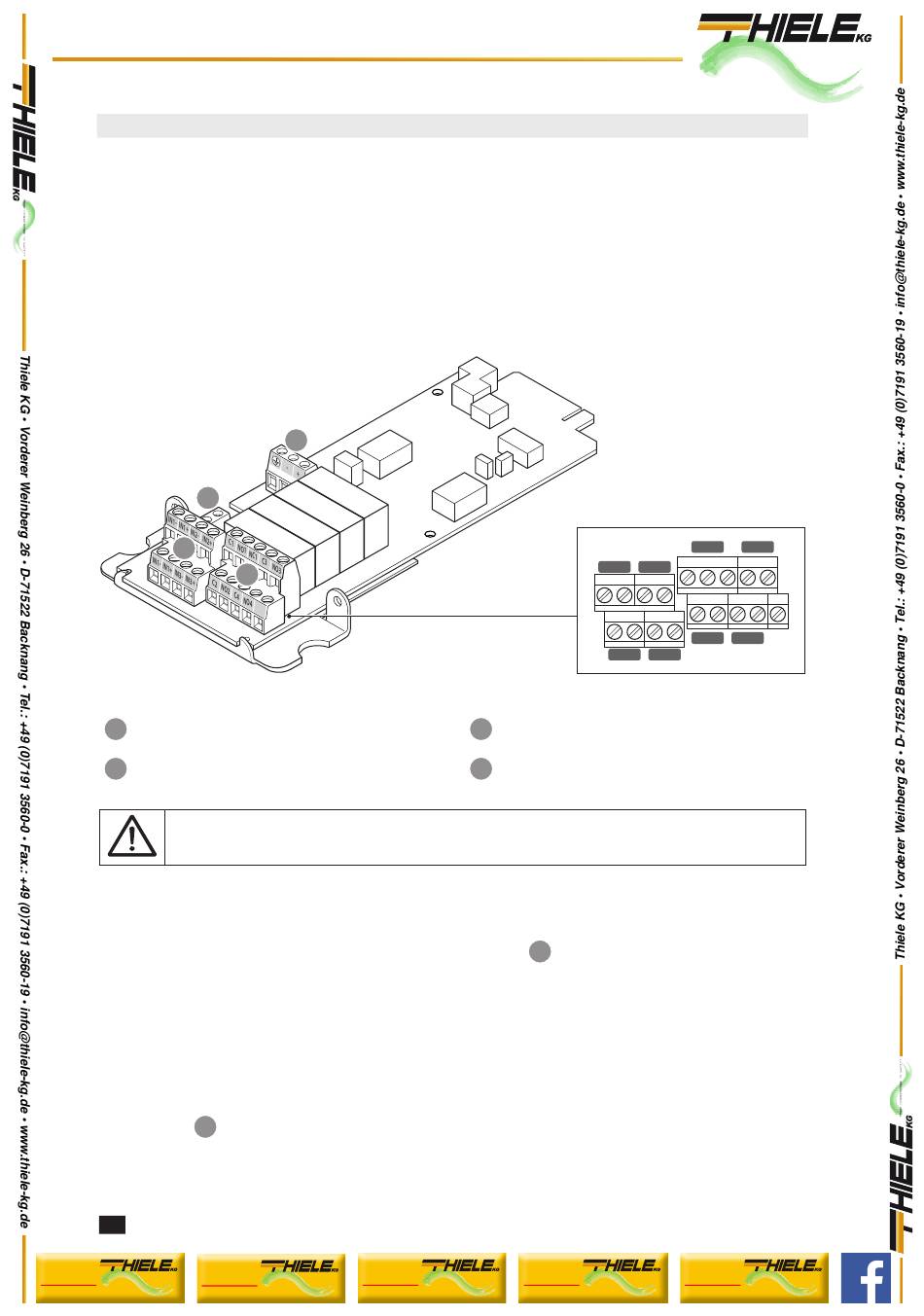

11.1 ADC+SL-Karte
ADC+SL (Advanced Dry Contact + Serial Link (konfigurierbarer potenzialfreier Kontakt + serielle Verbindung)) ist ein optionaler
Steckplatz für eine Platine mit folgenden Merkmalen:
• 4 Relais für die Aktivierung von externen Geräten (Einstellung als Öffner oder Schließer möglich).
• 3 freie Eingänge für den Bericht externer Kontakte an die USV.
• 1 Anschluss für externen Batterietemperaturfühler (optional).
• Isolierte serielle RS-485-Schnittstelle mit MODBUS-RTU-Protokoll.
• 2 LEDs für die Anzeige des Status der Platine.
Die Platine ist als Plug&Play-Typ ausgeführt: Die USV erfasst ihr Vorhandensein und ihre Konfiguration (über das Display können
bis zu 4 Standard-Betriebsarten ausgewählt werden) und verwaltet die ADC+SL-Aus- und Eingänge entsprechend. Mit Hilfe des
Kundendienstes kann eine kundenspezifische Betriebsart erzeugt werden.
C
A
LEGENDE
3 freie Eingänge zur Verbindung externer Kontakte mit
A
der USV.
B
4 Relais zur Aktivierung externer Geräte.
HINWEIS!
Wird die Platine während des Betriebs entfernt, erscheint ein Alarm auf dem Bedienfeld.
Zum Löschen des Alarms „Alarmquittierung" durchführen.
Eingang
• Freier Spannungsregelkreis.
• INx+ muss an INx- angeschlossen werden, um den Regelkreis an Anschluss
• Die Eingänge müssen mit einer Basisisolierung von einem Primärstromkreis bis zu 277 V isoliert werden.
• IN1 wird dupliziert und erlaubt damit beispielsweise die Verknüpfung des Signals UPS POWER OFF (Abschaltbefehl) mit anderen
Geräten.
Relaisausgänge
• Berührungsspannung garantiert bei 277 V (AC)/25 V (DC) – 4 A (für höhere Spannungen bitte den Hersteller kontaktieren).
• Relais 1 kann wahlweise als Öffner (NC1) oder Schließer (NO1) verwendet werden. Die Relais 2, 3 und 4 funktionieren nur als
Schließer (NOx).
• Am Anschluss
B
42
DE
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
D
B
bedeutet Cx gemeinsam, NOx bedeutet Schließer.
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
C
1 Anschluss für externen Temperatursensor.
D
Isolierte serielle RS-485-Schnittstelle.
verbinden zu können.
A
MASTERYS BC+ 10-40 kVA – Ref.: IOMMASBCXX0G-DE 01
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
CONTACT
YOUR CONNECTION TO SAFETY
OUT1
OUT3
C1
NO1 NC1
C3
NO3
IN1
IN2
IN1- IN1+ IN2- IN2+
C2
NO2
C4
NO4
IN1- IN1+ IN3- IN3+
OUT2
OUT4
IN1
IN3
