I
Inbetriebnahme
6
Kommunikation und Verbindungsaufbau
0 0
6.2
Kommunikation und Verbindungsaufbau
6.2.1
RS485-Schnittstelle X6
6.2.2
Feldbus-Schnittstelle PROFIsafe
78
Die RS485-Schnittstelle X6 des MOVISAFE
Sie ermöglicht die Parametrierung und Diagnose der Basismodule über die auf
®
Windows
-basierende Softwareoberfläche MOVISAFE
Die Verbindung zwischen PC und der Parametrier- und Diagnoseschnittstelle X6 des
®
MOVISAFE
UCS..B kann z. B. über die Schnittstellenumsetzer UWS21B (RS232 auf
RS485) oder USB11A (USB auf RS485) erfolgen.
Im RUN-Modus wird bei MOVISAFE
rung / Programmierung kann nur im STOP-Modus gesendet werden. Nach dem Senden
der Konfiguration und der Meldung "Konfiguration erfolgreich in Flash geschrieben"
®
kann MOVISAFE
wieder in den RUN-Modus versetzt werden.

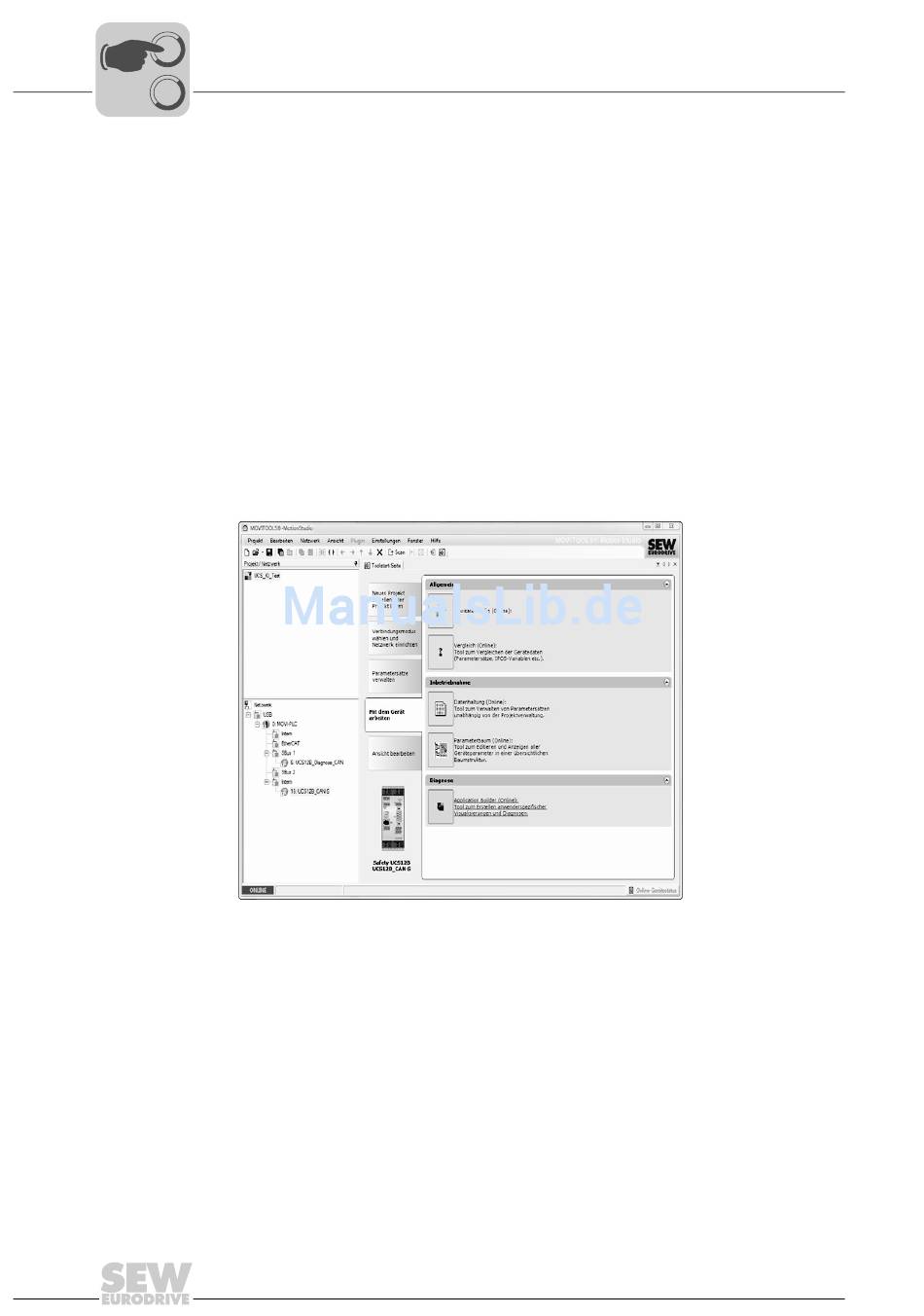

Bei vorhandener PROFIsafe-Feldbus-Schnittstelle ist eine Kommunikation über die
®
Software MOVITOOLS
®
Mit MOVITOOLS
MotionStudio
•
können die Geräte- und Diagnosedaten der Option UCS..B/PS im Parameterbaum
angezeigt werden.
•
erfolgt der Parameterzugriff auf Geräte- und Diagnosedaten.
•
erfolgt der Aufruf der Software MOVISAFE
einstellung erfolgt automatisch in MOVISAFE
•
ist die Datenhaltung (lesen und senden einer Konfigurationsdatei) möglich.
•
kann eine Konfiguration zur Option UCS..B/PS übertragen werden.
•
erfolgt die Freigabe von Sicherheitsdatensätzen (SDS) zur Übertragung einer Konfi-
guration.
•
kann über die Versionsverwaltung ein Firmware-Update der Option UCS..B/PS er-
folgen.
®
UCS..B ist als RJ10-Buchse ausgeführt.
®
UCS..B die Logik abgearbeitet. Die Parametrie-
MotionStudio möglich.
®
Config UCS Kompakt. Die Verbindungs-
®
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
®
Config UCS Kompakt.
Config UCS Kompakt.
