Elektrische Installation
5

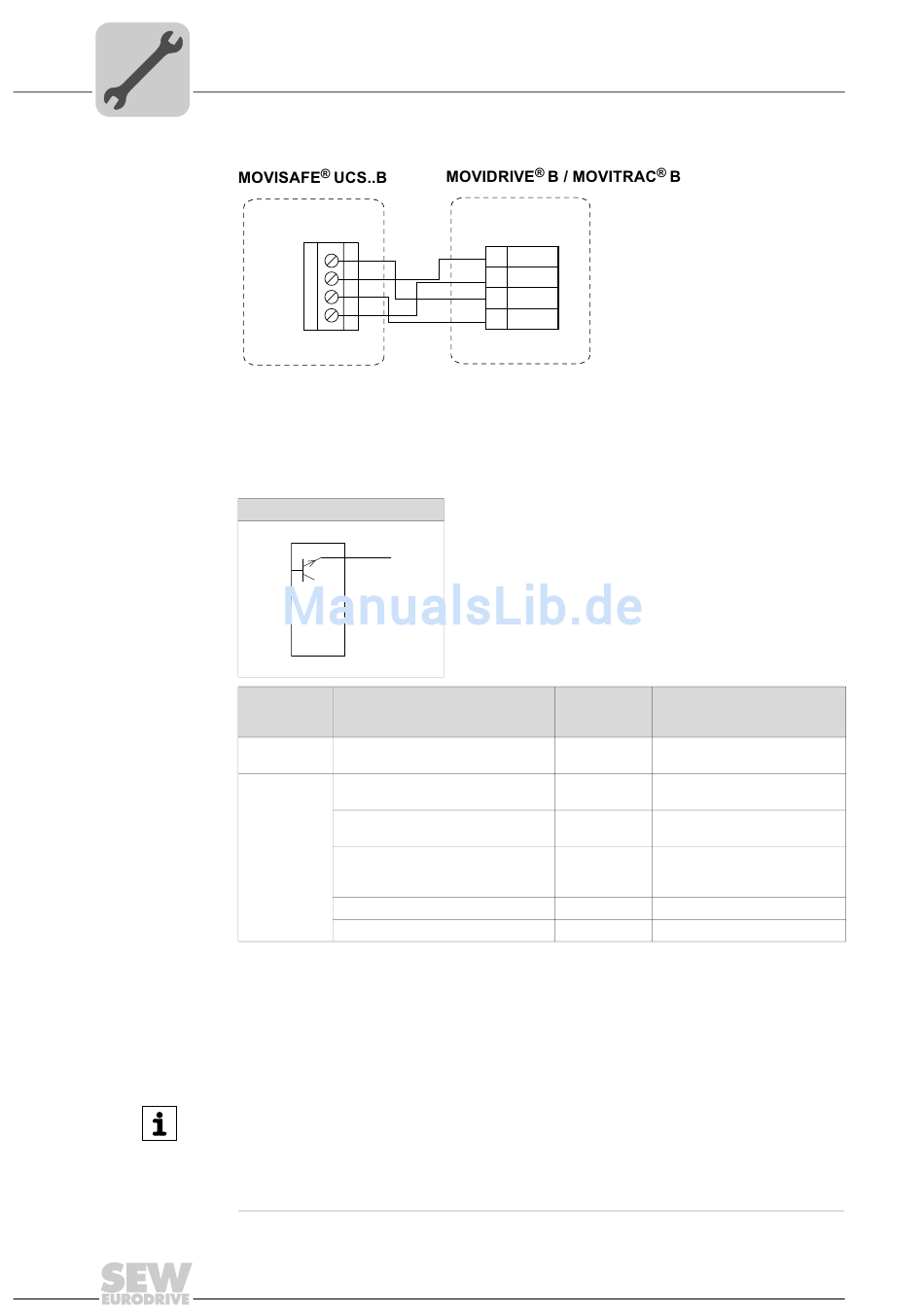

Beschaltung der Ausgänge
Verwendung der
sicheren Relais-
ausgänge
5.7.3
Beschaltung der Ausgänge am Erweiterungsmodul
48
X41
K 0.11
1
K 0.12
2
K 0.21
3
K 0.22
4
Die Binärausgänge können Sie, je nach gefordertem Performance Level, einkanalig
oder zweikanalig anschließen.
P-schaltender Binärausgang
UCS..B
DIO X.01
9007202072330379
Ausgang
Ausgangsart
DO X.01 bis
Hilfsausgang
DO X.02
Binärausgang, 1-kanalig, statisch
Binärausgang, 2-kanalig, statisch
DIO X.01 bis
Binärausgang, 2-kanalig, statisch
DIO X.10
Binärausgang, 1-kanalig, dynamisch
Binärausgang, 2-kanalig, dynamisch
•
Die konfigurierbaren Binärausgänge werden intern Gruppen zugeordnet:
– Gruppe 1: DIO X.01 bis DIO X.06
– Gruppe 2: DIO X.07 bis DIO X.10
•
X = 1: 1. E/A-Erweiterungsmodul
•
X = 2: 2. E/A-Erweiterungsmodul
HINWEISE
•
Für sicherheitstechnische Anwendungen dürfen nur externe Schaltelemente mit
einem minimalen Haltestrom von > 1,2 mA verwendet werden.
•
Quer- und Kurzschlüsse in der externen Verdrahtung werden nicht erkannt. Daher
muss für die Sicherheitsausgänge ein Ausschluss für die Fehler Querschluss und
Kurzschluss gemäß EN ISO 13849-2 Tabelle D.4 durchgeführt werden.
X17
4
SVI24
3
SOV24
2
VO24
1
DGND
Erreichbarer
Anforderungen
Performance
Level (PL)
-
-
PL c
Fehlererkennung bzw. Fehlerre-
aktion gemäß Kat. 2.
PL e
Ausgänge unterschiedlicher
Gruppe.
PL d
Ausgänge gleicher Gruppe mit
Fehlerausschluss Kurzschluss
an beiden Ausgängen.
PL d
-
PL e
-
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
9007202035574027
