Geräteaufbau
3
Geräteaufbau Basismodule
3.5.2

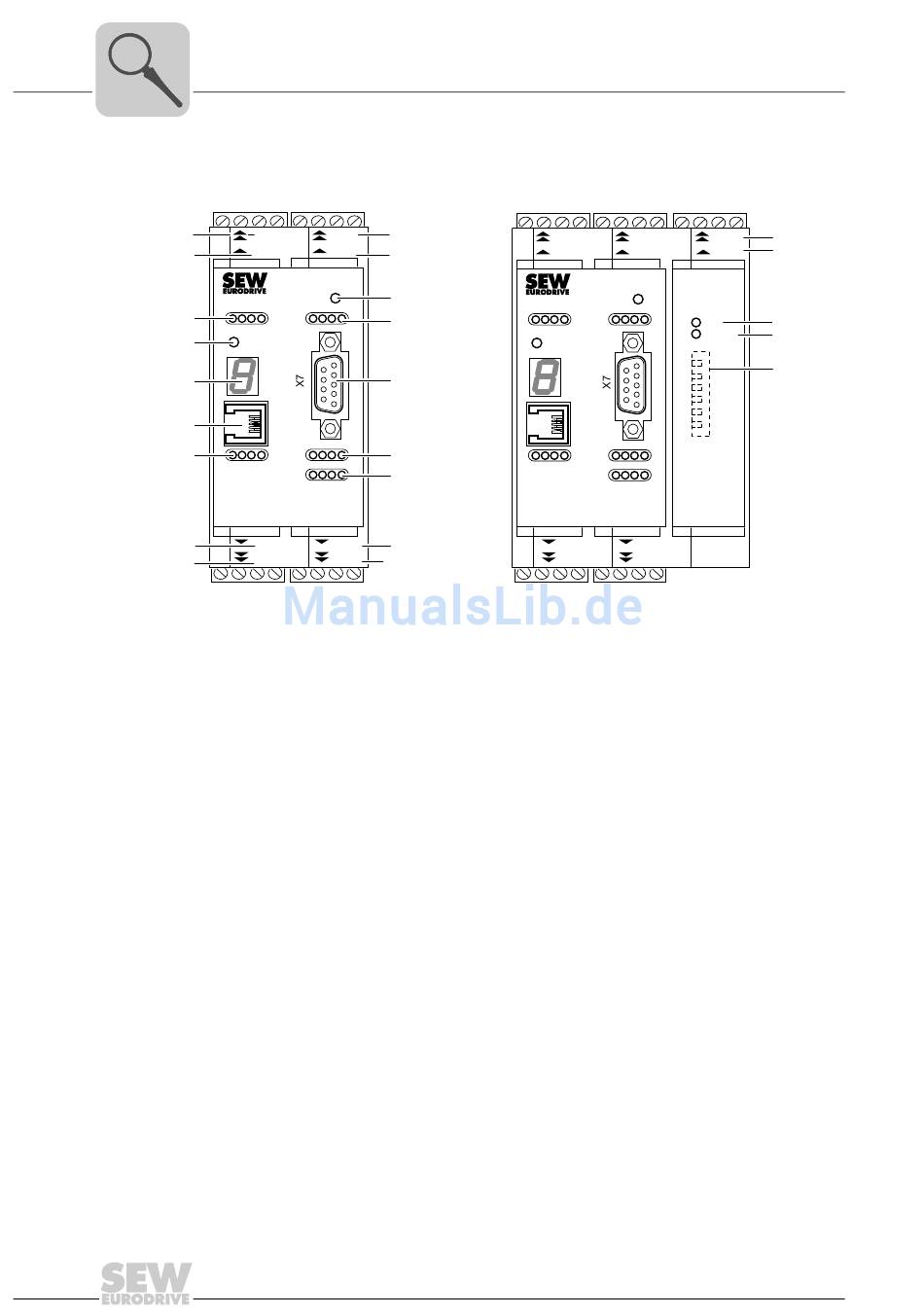

UCS11B, UCS11B/PS

[1]
[18]
[17]
[16]
[15]
[14]
[13]
[12]
[11]
22
X11 X12
X21 X22
STATUS
DI 13 14 P1 P2 DI 01 02 03 04
ENTER
X6
DI 05 06 07 08
DO K1K2 02 03
DI 09 10 11 12
UCS11B
X31 X32
X41 X42
[10]
[1] X11 Anschluss Spannungsversorgung
[2] X12 Anschluss Geberspannungsversorgung für Geber an X7
Anschluss Meldeausgänge
[3] X22 Anschluss Eingänge
[4] STATUS LED-Anzeige: Anzeige des Systemstatus
[5] DI 01 – 04 LED-Anzeige: Status der Binäreingänge
[6] X7 Anschluss TTL-Inkremental-, SIN/COS-, SSI-Geber
[7] DI 05 – 08 LED-Anzeige: Status der Binäreingänge
[8] DI 09 – 12 LED-Anzeige: Status der Binäreingänge
[9] X32 Anschluss sichere Binäreingänge, Anschluss HTL-Geber
[10] X42 Anschluss Eingänge
[11] X41 Anschluss Relaisausgänge
[12] X31 Anschluss Hi-Loside-Ausgänge
[13] K1, K2 LED-Anzeige: Status der Relaisausgänge
DO 02, 03 LED-Anzeige: Status Hi-Loside-Ausgänge
[14] X6 Anschluss Serviceschnittstelle
[15] 7-Segment-Anzeige, Anzeige Systemstatus
[16] ENTER Taster für Reset und Anzeige der CRC-Codes
[17] DI 13, 14 LED-Anzeige: Status Binäreingänge
P1, P2 LED-Anzeige: Status Pulsausgänge
[18] X21 Anschluss sichere Binäreingänge, Anschluss Pulsausgänge
zusätzlich bei Option UCS11B//PS:
[19] XCD Anschluss CAN-Diagnose Kommunikation
[20] XCS Anschluss CAN-Safe-Kommunikation (PROFIsafe)
[21] Run LED-Anzeige, Status Kommunikations-Interface Betrieb
[22] SYSFault LED-Anzeige, Status Kommunikations-Interface Verbindung
[23] DIP-Schalter, Adressierung CAN-Kommunikation
[2]
X11
X21
[3]
[4]
DI 13 14 P1 P2
[5]
ENTER
[6]
[7]
DO K1K2 02 03
[8]
[9]
X31
X41
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
X12 XCD
X22 XCS
STATUS
DI 01 02 03 04
RUN
SYSFault
X6
DI 05 06 07 08
DI 09 10 11 12
UCS11B /PS
X32
X42
[19]
[20]
[21]
[22]
[23]
