Mechanische Installation
4.1
Allgemeine Installationshinweise
4.2
Maßbild Normprofilschiene
28
ACHTUNG!
®
MOVISAFE
UCS..B kann beschädigt werden, wenn Sie folgendes nicht beachten:
Schalten Sie die Spannungsversorgung aus, bevor Sie MOVISAFE
ren oder demontieren!
HINWEISE
•
Die einzelnen Sicherheitsmodule werden direkt auf eine Profilschiene montiert.
•
Bauen Sie die Geräte nur senkrecht ein. Ein Einbau liegend, quer oder über Kopf
ist nicht zulässig.
•
Berücksichtigen Sie beim Einbau von MOVISAFE
die Schutzart der Sicherheitsmodule (IP20).
•
Der Schaltschrank muss mindestens die Schutzart IP54 haben.
•
Lassen Sie für einwandfreie Kühlung der Sicherheitsmodule oben und unten einen
Freiraum von 10 mm. Achten Sie auf ungehinderte Luftzirkulation.
•
Seitlicher Freiraum ist nicht erforderlich.
•
Führen Sie die Leitungen für die Anschaltung der digitalen Eingänge und Kontakt-
überwachungen getrennt voneinander.
•
Beachten Sie die zulässige Umgebungstemperatur von 0 – 50 °C.
•
Bei Erweiterung eines Basismoduls mit einem Erweiterungsmodul ist eine Rück-
wandbusverbindung erforderlich. Die dazu erforderlichen Rückwandbusverbinder
werden vor der Montage direkt in die Profilschiene eingebaut.
•
Die über Rückwandbus zu verbindenden Sicherheitsmodule müssen direkt neben-
einander montiert werden. Lücken zwischen den Sicherheitsmodulen sind nicht zu-
lässig, da sonst der Rückwandbus unterbrochen ist.
•
Ein Sicherheitsmodul ist erst dann gesteckt und elektrisch verbunden, wenn es im
Rückwandbusverbinder hörbar einrastet.

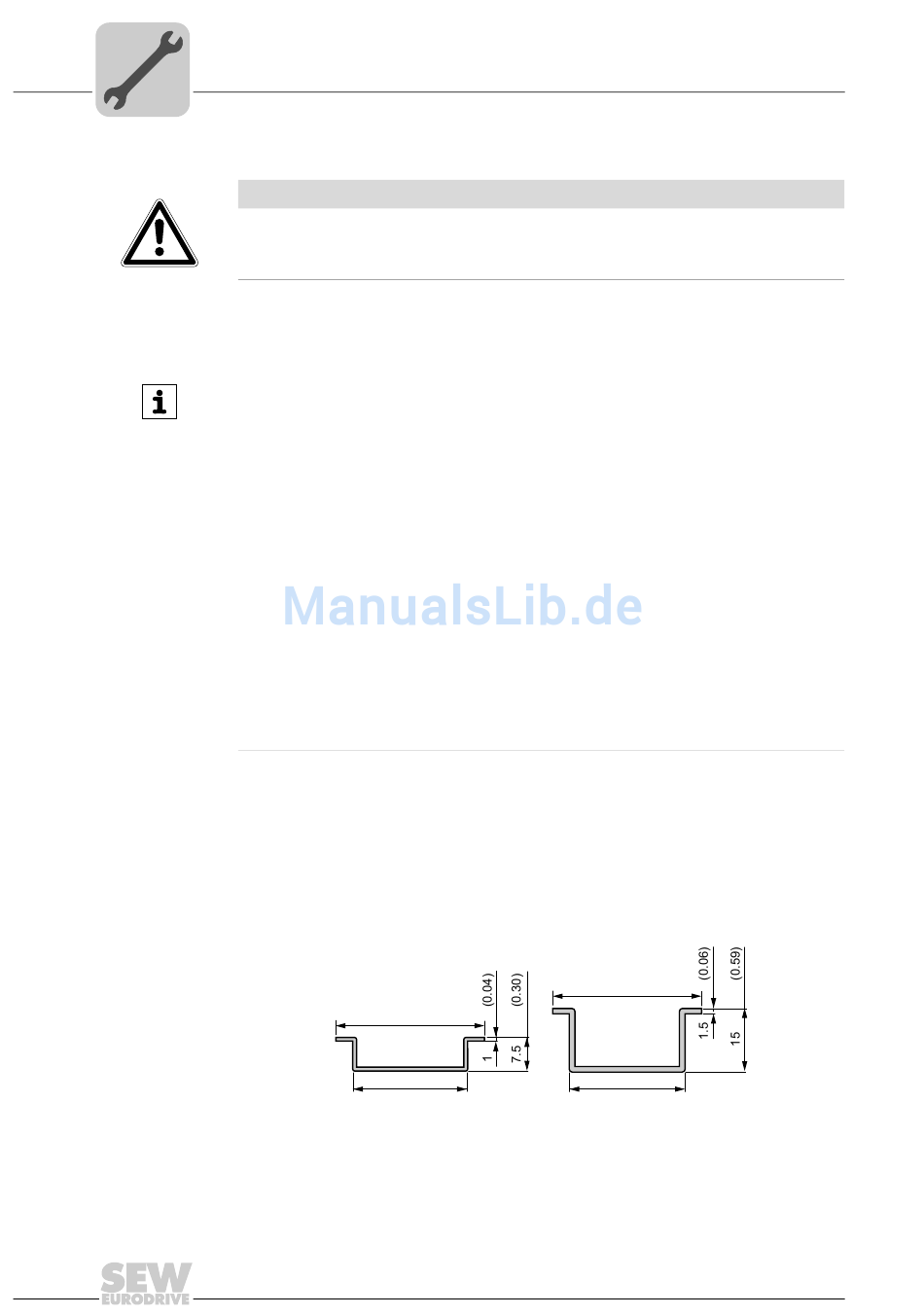

Zur Montage können Sie folgende 35-mm-Normprofilschiene (siehe folgendes Bild)
verwenden. SEW-EURODRIVE empfiehlt, die Version II zu verwenden, damit beim Ein-
satz eines Erweiterungsmoduls unter dem Rückwandbusverbinder ausreichend Platz
für die Befestigungsschrauben der Profilschiene ist.
I
35 (1.38)
27
(1.06)
Alle Angaben in mm (in).
®
UCS..B in einen Schaltschrank
II
35 (1.38)
27
(1.06)
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
®
UCS..B montie-
2086961035
