Elektrische Installation
5
Anschluss der Positions- und Geschwindigkeitssensoren
56
Die Spannungsversorgung für das Gebersystem ist auf 2 Arten möglich:
•
Signalsplittung über Splittkabel / Gebersignal-Splittbox mittels konfektionierter Kabel
DC 12V
DR
DC 24V
DR

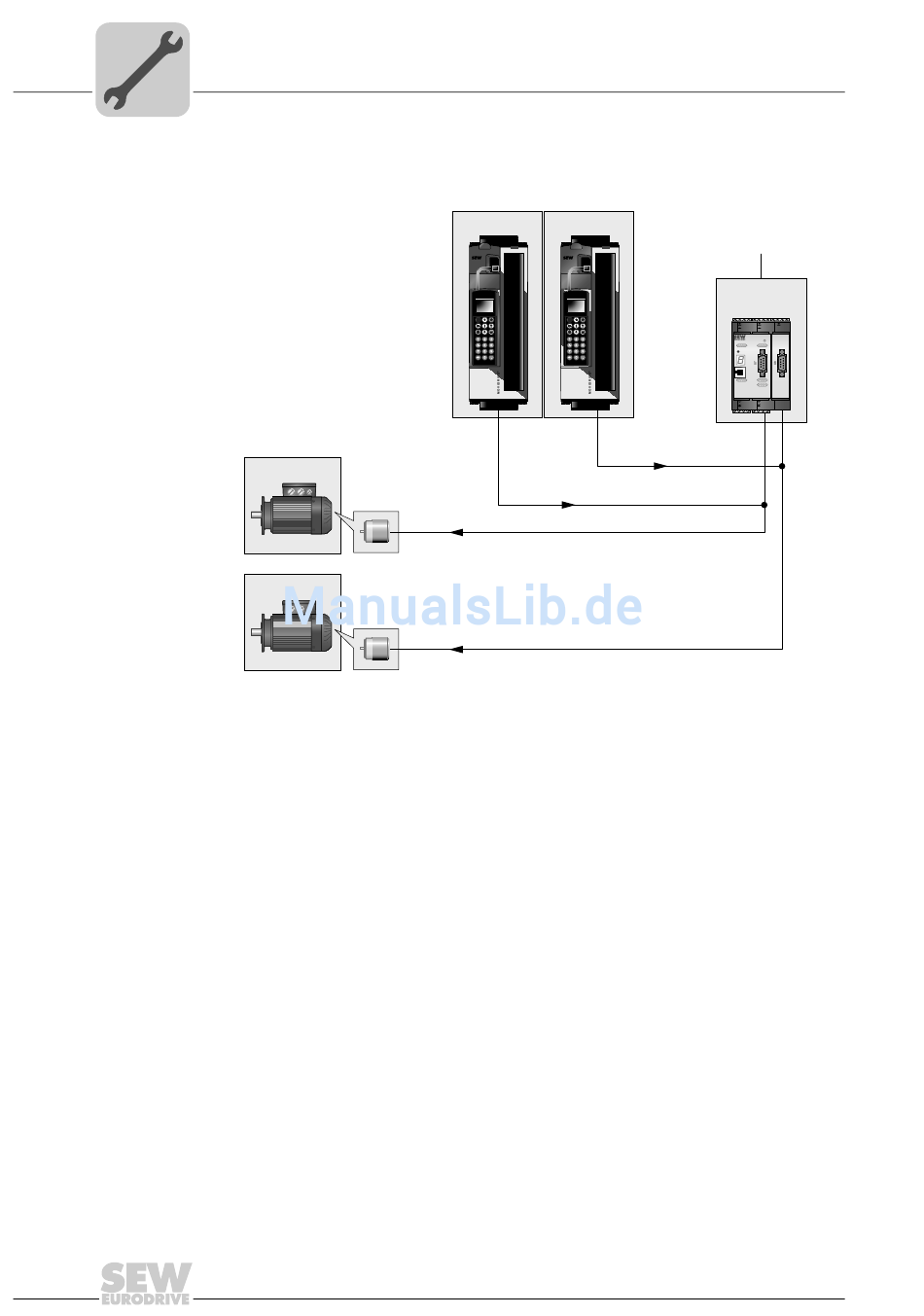

Bei der Signalsplittung zwischen Basismodul UCS12B [1] und Frequenzumrichter
®
(z. B MOVIDRIVE
B) erfolgt die Geberspannungsversorgung über die Geberkarte
des Frequenzumrichters. Die konfektionierten Kabel führen die Geberversorgungs-
spannung zur Überwachung an das Basismodul UCS12B. Die Klemmen X12 und
X13 des Basismoduls sind bei dieser Anschlussart nicht belegt.
®
®
MOVIDRIVE
B
MOVIDRIVE
B
EURODRIVE
EURODRIVE
EURODRIVE
EURODRIVE
DC 24V
DC 12V
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
[1]
®
MOVISAFE
UCS12B
X11
X12
X13
X21
X22
STATUS
DI 13 14 P1 P2
DI 01 02 03 04
ENTER
5
5
9
9
6
6
1
1
X6
DO K1 K2 02 03
DI 05 06 07 08
DI 09 10 11 12
UCS12B
X31
X32
X41
X42
5165839243
