4.4.2

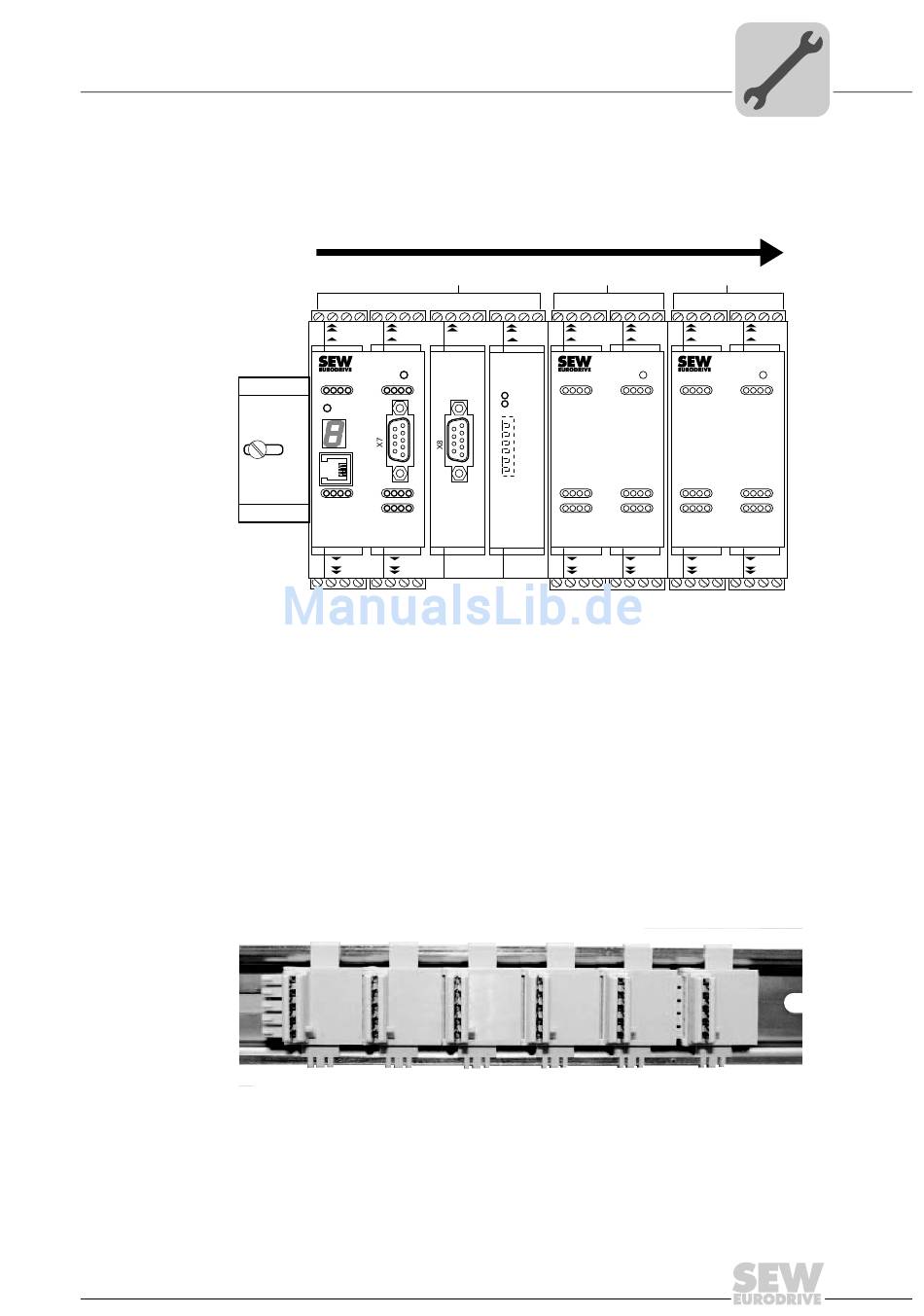

Maximale Ausbaustufe mit PROFIsafe-Option (/PS)
Sie
2 Erweiterungsmodulen [2] erweitern (siehe folgendes Bild).
4.4.3
Rückwandbusverbinder
Die Rückwandbusverbinder (siehe folgendes Bild) sind erweiterbare, 5-polige Steckver-
binder mit Federkontakten. Wird ein Basismodul mit einem Erweiterungsmodul erwei-
tert, erfolgt die Kommunikation zwischen den Sicherheitsmodulen über den Rückwand-
bus.
Die Breite eines Rückwandbusverbinders entspricht einer Teilungseinheit (TE) von
25 mm. Sie können durch Verbinden mehrerer Rückwandbusverbinder die Länge des
Rückwandbusses individuell an das Gesamtsystem anpassen.
Stecken Sie vor der Montage der Sicherheitsmodule die Rückwandbusverbinder auf die
Profilschiene. Durch die Montage der Sicherheitsmodule auf der Profilschiene wird die
Kontaktierung mit dem Rückwandbus hergestellt. Die einzelnen Steckplätze der Sicher-
heitsmodule sind durch Führungsschienen abgegrenzt.
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
können
1
Basismodul UCS..B/PS
[1]
X11
X12
X21
X22
STATUS
DI
13 14 P1 P2
DI
01 02 03 04
ENTER
X6
05 06 07 08
DO
K1K2 02 03
DI
DI
09 10 11 12
UCS12B
X31
X32
X41
X42
Mechanische Installation
Erweiterung der Basismodule
[1]
waagerecht
[2]
X13
XCD
X15
XCS
X25
STATUS
DIO
01 02 P1 P2
DI
01 02 03 04
RUN
SYSFault
DI
DIO
03 0405 06
05 06 07 08
DIO
07 08 09 10
DI
09 10 11 12
UCS23B
/PS
X35
X45
mit
maximal
[2]
X16
X15
X16
X26
X25
X26
STATUS
DIO
01 02 P1 P2
DI
01 02 03 04
DI
DIO
03 0405 06
05 06 07 08
DIO
07 08 09 10
DI
09 10 11 12
UCS23B
X36
X35
X36
X46
X45
X46
5624009867
9007201341815691
4
31
