4.3

Montageabstand

Zur leichten Montage und Demontage sowie zur Sicherstellung der Luftzirkulation sind
für die Sicherheitsmodule folgende Montageabstände einzuhalten.

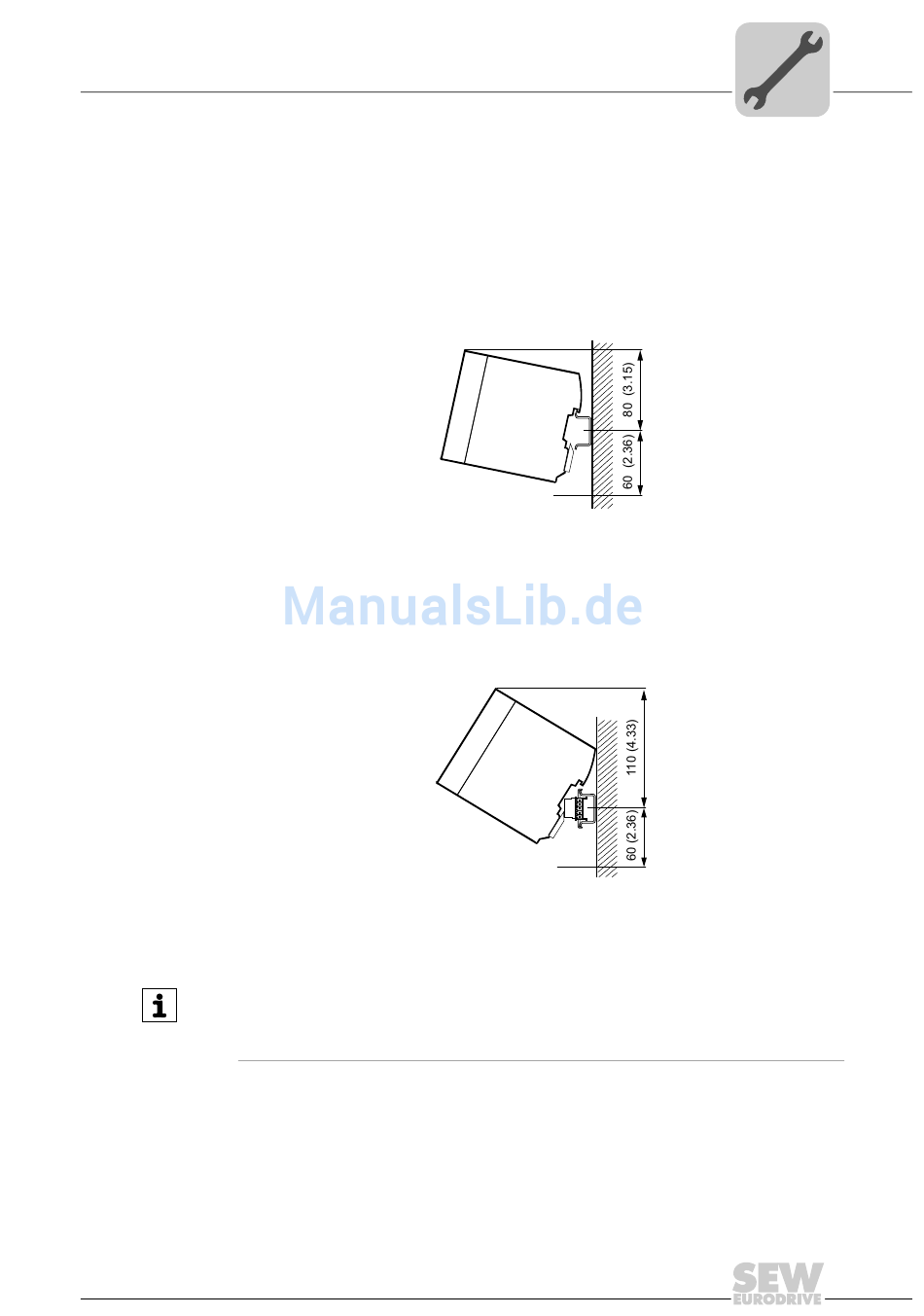

4.3.1 Montageabstand ohne Rückwandbusverbinder
Halten Sie bei der Montage der Sicherheitsmodule ab Mitte Normprofilschiene nach
oben mindestens 80 mm und nach unten mindestens 60 mm Abstand ein.
Alle Angaben in mm (in).
4.3.2 Montageabstand mit Rückwandbusverbinder
Halten Sie bei der Montage der Sicherheitsmodule ab Mitte Normprofilschiene nach
oben mindestens 110 mm und nach unten mindestens 60 mm Abstand ein.
Alle Angaben in mm (in).
HINWEIS
Wenn Sie Erweiterungsmodule einsetzen, beachten Sie den Überstand der Rück-
wandbusverbinder zur linken Seite. Dadurch ergibt sich ein Abstand von 7 mm zum
nächsten Einbaugerät (z. B. Schütz, Relais).
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
Mechanische Installation
Montageabstand
4
