Mechanische Installation
4
Erweiterung der Basismodule
4.4.4
Adressierung eines Erweiterungsmoduls
32
Die folgende Tabelle zeigt die Anzahl der jeweils benötigten Rückwandbusverbinder.
®
Basismodul MOVISAFE
Ohne Erweiterung
UCS10B
UCS11B
UCS12B
Keine Rückwandbusver-
binder erforderlich
UCS10B/PS
UCS11B/PS
UCS12B/PS
HINWEISE
•
Beim Einsatz eines Basismoduls ohne Erweiterung ist kein Rückwandbusverbin-
der erforderlich.
•
Bei Erweiterung müssen immer alle Rückwandbussteckplätze der zu verbin-
denden Sicherheitsmodule belegt sein.
Bevor Sie ein Erweiterungsmodul verwenden können, müssen Sie es adressieren und
die Adresse in der Software MOVISAFE

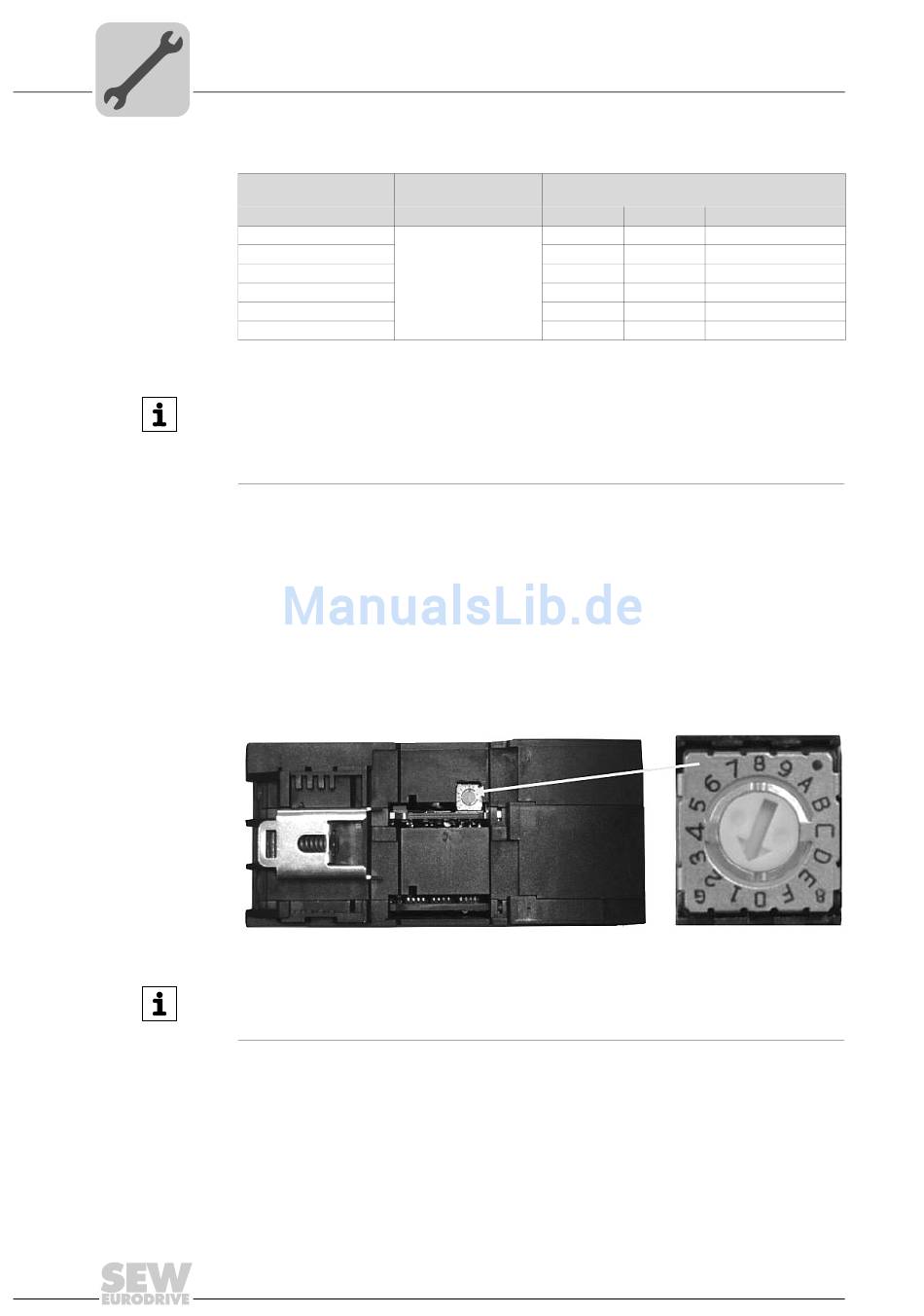

Die Adressierung erfolgt über den Adress-Schalter an der Unterseite des Erweiterungs-
moduls (siehe folgendes Bild). Verwenden Sie folgende Adressen:
•
Basismodul: Adresse 0 (fest reserviert)
•
1. Erweiterungsmodul: Adresse 1
•
2. Erweiterungsmodul: Adresse 2
HINWEIS
Stimmt die eingestellte Adresse nicht mit der konfigurierten Adresse überein, löst
®
MOVISAFE
UCS..B einen Alarm aus.
Anzahl der benötigten Rückwandbusverbinder
bei Erweiterung mit
1 × UCS23B 2 × UCS23B 1 × UCS25B/26B/27B
4
6
4
6
5
7
5
7
5
7
6
8
®
Config UCS Kompakt registrieren.
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
3
3
4
4
4
5
2808061707
