Anschluss der Positions- und Geschwindigkeitssensoren

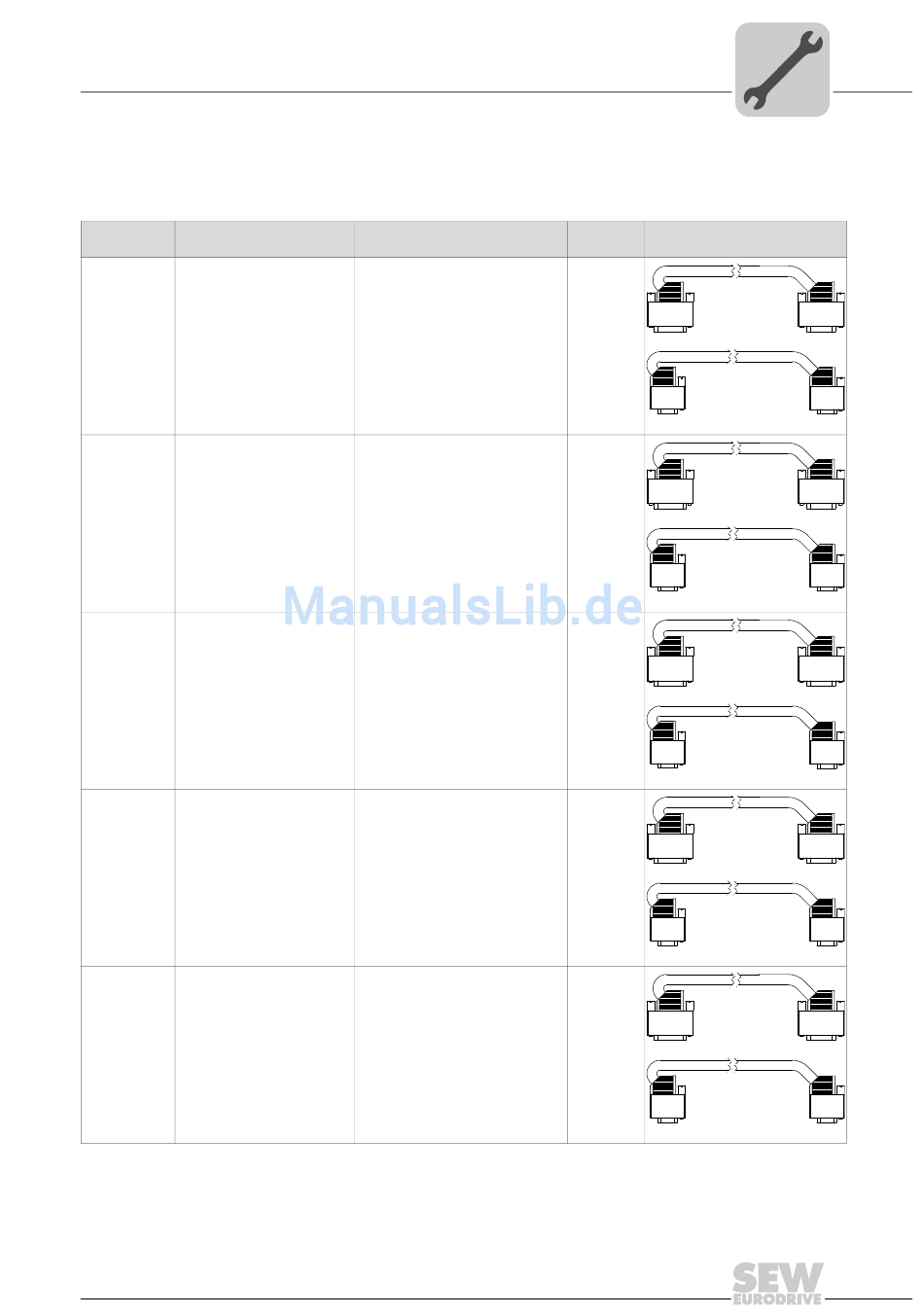

Kabelsets für Gebersignal-Splittbox
Die zu den jeweiligen Kabelsets gehörenden Verbindungskabel werden mit einer festen
Länge von 1,5 m geliefert.
Bezeichnung Beschreibung
Kabelset 1 Kabelset Gebersignal-Splitt-
box für MOVIDRIVE
DEH11B, DEH21B und
DEU21B und MOVISAFE
UCS..B zum Splitten der
SIN/COS- und TTL-Signale;
bei DEU21B auch SSI-
Signale
Kabelset 2 Kabelset Gebersignal-Splitt-
box für MOVIDRIVE
DEH11B, DEH21B und
DEU21B und MOVISAFE
DCS..B zum Splitten der
SIN/COS- und TTL-Signale;
bei DEU21B auch SSI-
Signale
Kabelset 3 Kabelset Gebersignal-Splitt-
box für MOVIAXIS
®
MOVISAFE
Splitten der SIN/COS-, TTL-
und SSI-Signale
Kabelset 4 Kabelset Gebersignal-Splitt-
box für MOVIDRIVE
DIP11B und DEH21B und
®
MOVISAFE
Splitten der SSI-Signale
Kabelset 5 Kabelset Gebersignal-Splitt-
box für MOVIDRIVE
DIP11B und DEH21B und
®
MOVISAFE
Splitten der SSI-Signale
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
Anschluss
Enthält die Kabel:
®
B mit
• DAE80B
• DAE82B
®
Enthält die Kabel:
®
B mit
• DAE80B
• DAE83B
®
Enthält die Kabel:
®
und
• DAE81B
UCS..B zum
• DAE82B
Enthält die Kabel:
®
B mit
• DAE84B
• DAE83B
DCS..B zum
Enthält die Kabel:
®
B mit
• DAE84B
• DAE82B
UCS..B zum
Elektrische Installation
Sach- Symbol
nummer
1824 690 7
1824 691 5
1824 692 3
2820 303 8
2820 304 6
5
4925961867
4925961867
4925961867
4925961867
4925961867
61
