Geräteaufbau
3
Geräteaufbau Diagnosemodule
3.7.2

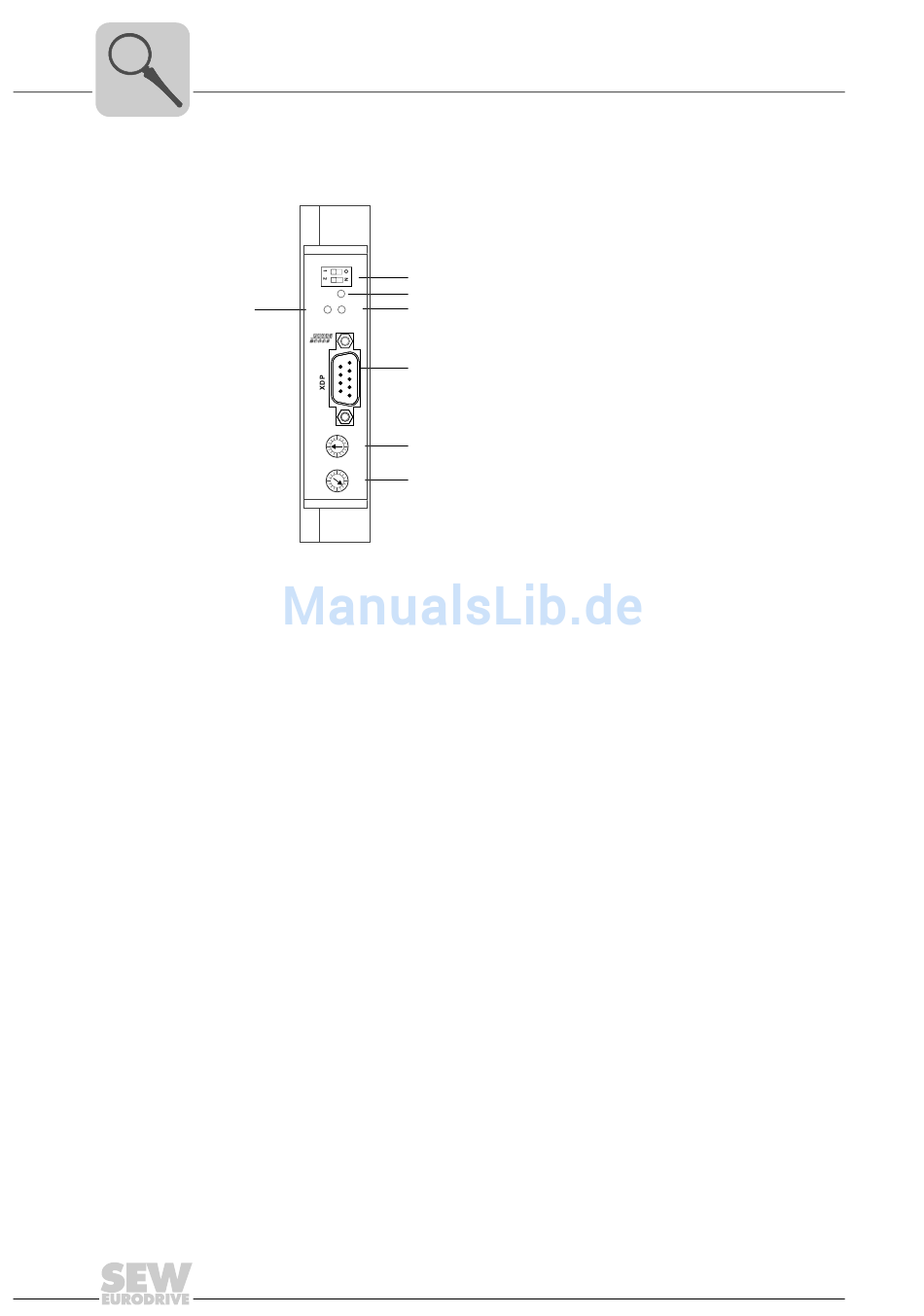

UCS26B

26
[1]
S1
S2
[2]
STATUS
[7]
[3]
SYS
DP
Fault
5 [4]
9
6
1
[5]
S3
[6]
S4
[1] S1 DIP-Schalter: Terminierung Rückwandbus
S2 DIP-Schalter: Terminierung PROFIBUS
[2] STATUS LED-Anzeige: Anzeige des Systemstatus
[3] SYSFault LED-Anzeige: Status interne Kommunikation zum Basismodul
[4] XDP Anschluss PROFIBUS
[5] S3 Adress-Schalter PROFIBUS-Adresse: Einstellung High Byte
[6] S4 Adress-Schalter PROFIBUS-Adresse: Einstellung Low Byte
[7] DP LED-Anzeige: Status Kommunikation PROFIBUS
Betriebsanleitung – MOVISAFE® UCS..B Kompakt
