Anschließen
6.5 Spannungsversorgung
6.5.2.8
Anschließen der Spannungsversorgung AC 100 ... 240 V beim XR-300M PoE
Anschluss an die Spannungsversorgung
Die Geräte haben eine einfache Spannungsversorgung (1 x 100 ... 240 V).
Der Anschluss der Spannungsversorgung erfolgt über einen 2-poligen steckbaren
Klemmenblock.

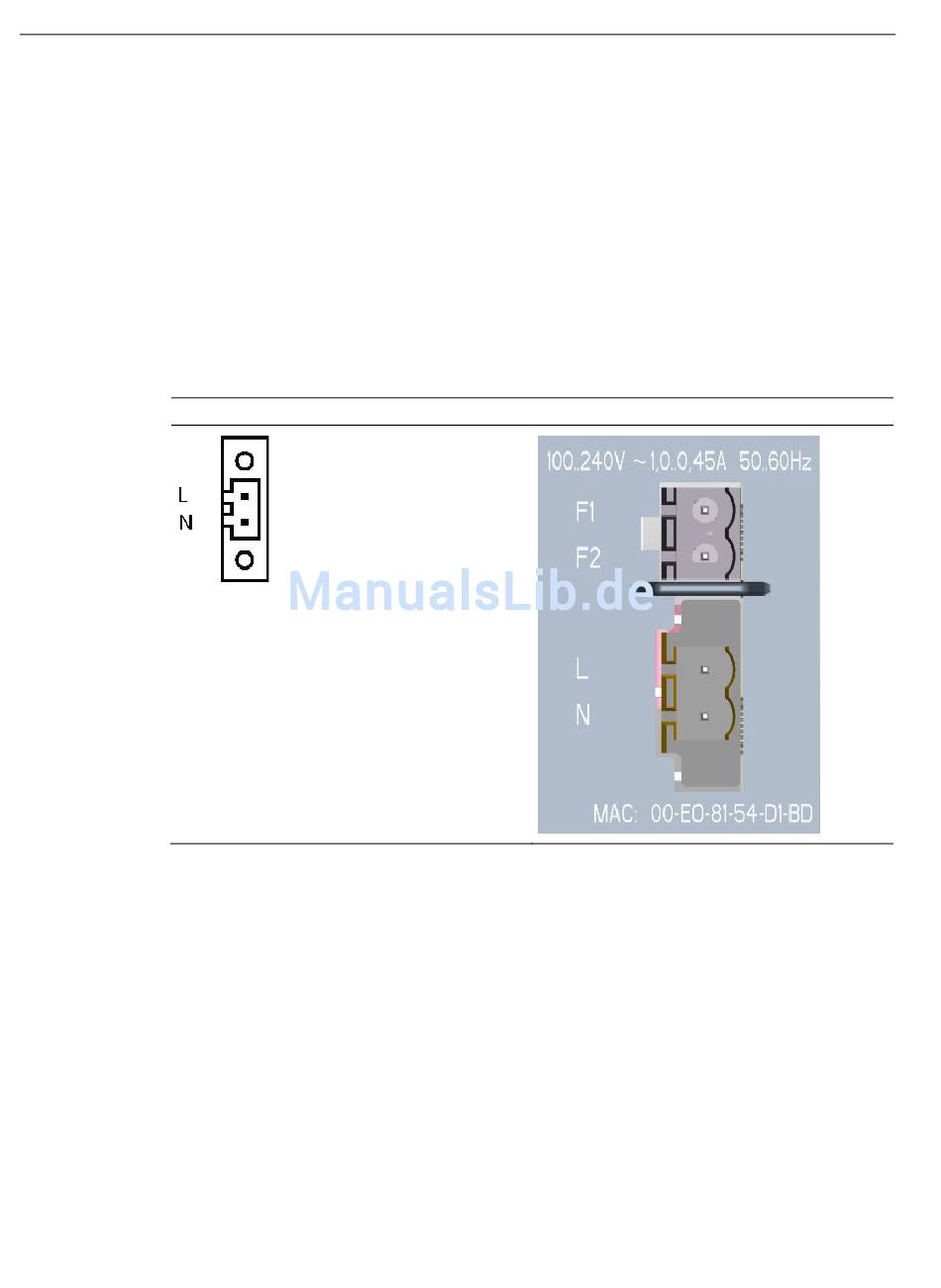

Belegung Klemmenblock (2-polig)
Tabelle 6- 15 Pinbelegung der Spannungsversorgung AC 100 ... 240 V
Belegung
Verwenden Sie zum Verdrahten des Spannungsanschlusses Kupferkabel der Kategorie
AWG18-12 oder Kabel mit dem Querschnitt 0,75 bis 2,5 mm².
146
Beschriftung
Betriebsanleitung, 10/2017, A5E01113043-22
SCALANCE X-300
