Ports des X307-2EEC
Der SCALANCE X307-2EEC verfügt über folgende Port:
● 7 elektrische Ports (P3 bis P9)
– 5 Fast Ethernet-Ports (P3 bis P7)
– 2 Gigabit-Ports (P8, P9)
● 2 optische Fast Ethernet-Ports (P1, P2)

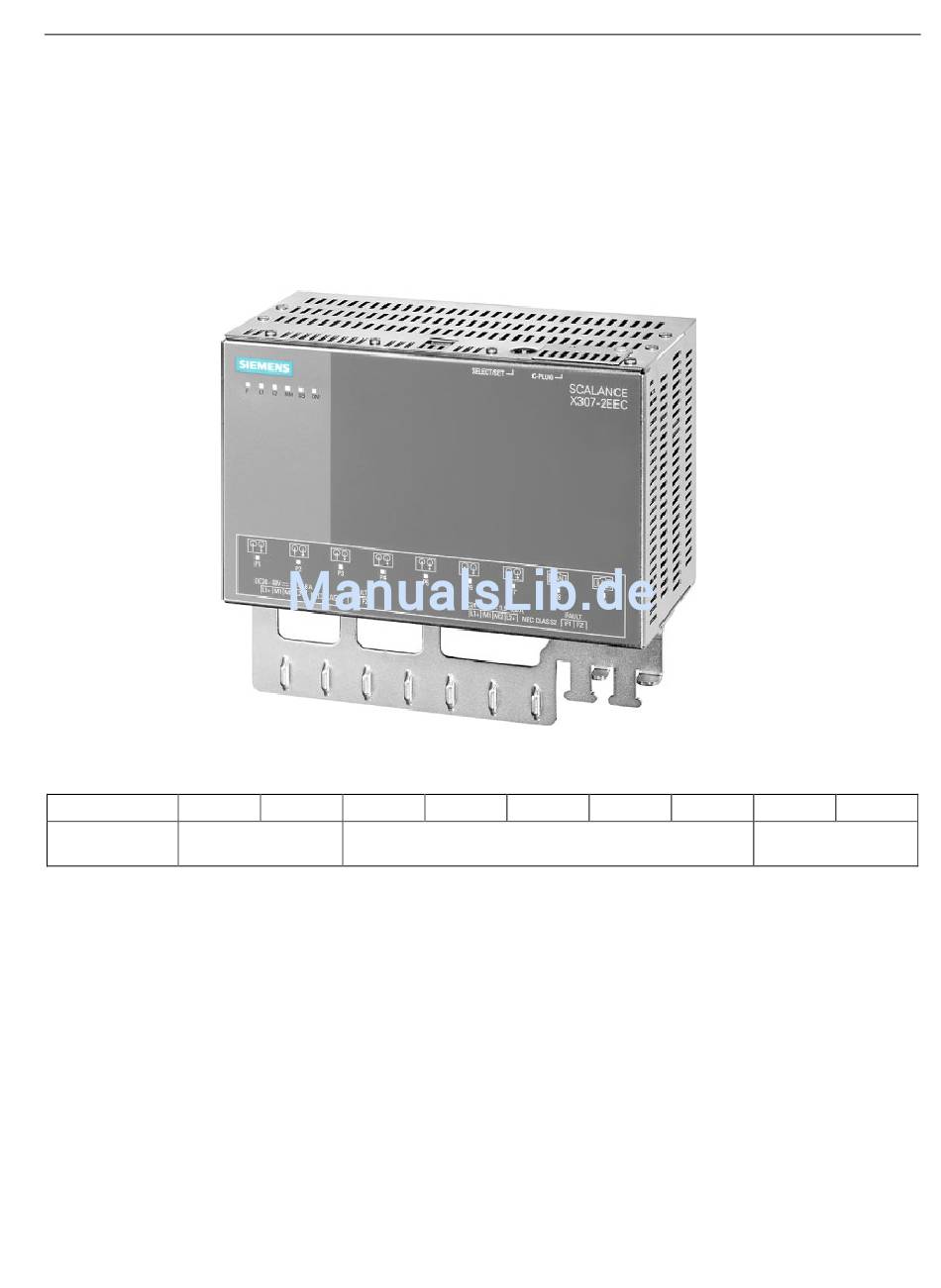

Bild 4-20
Port-Nummer P1
Anschlussart Optisch: Fast Ether-
net
SCALANCE X-300
Betriebsanleitung, 10/2017, A5E01113043-22
SCALANCE X307-2EEC
P2 P3 P4
Elektrisch: Fast Ethernet
P5 P6 P7
Gerätebeschreibung
4.2 Produktgruppen
P8 P9
Elektrisch: Gigabit
Ethernet
