5.2.2

Versorgung beim X208PRO

Spannungsversorgung beim X208PRO

Beim IE-Switch SCALANCE X208PRO erfolgt der Anschluss der Spannungsversorgung
über zwei 4-polige, a-kodierte M12-Buchsen.
● Die Spannungsversorgung ist redundant anschließbar.
– Beide Eingänge sind entkoppelt.
– Keine Lastverteilung.
– Das Netzteil mit der höheren Ausgangsspannung versorgt das Gerät alleine.
● Spannung: DC 24 V
● Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen
erdfreien Aufbau zu ermöglichen.
● Die Spannungsversorgung ist potentialgebunden.
● Die Signalleitungen der elektrischen Ethernet-Schnittstellen sind potentialgetrennt.

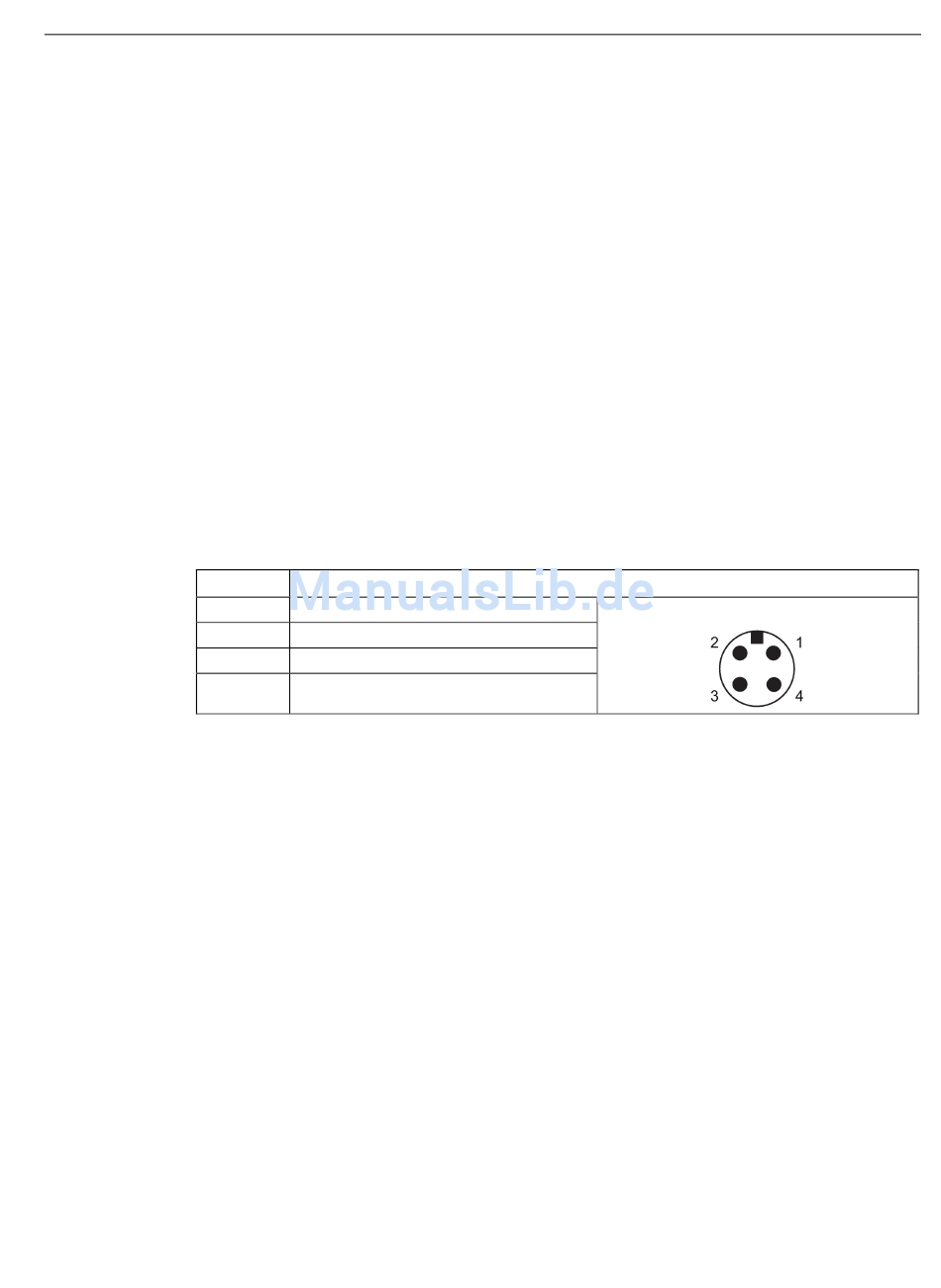

Die nachfolgende Tabelle zeigt die PIN-Belegung:
PIN-Nr.:
5.2.3 Versorgung bei IRT-PRO-Geräten
Spannungsversorgung bei den Geräten in der Ausführung IRT PRO
Die nachfolgenden Beschreibungen zur Spannungsversorgung gelten für folgende Geräte:
● X201-3P IRT PRO
● X202-2P IRT PRO
● X204IRT PRO
Der Anschluss der Spannungsversorgung erfolgt über den Push-Pull-Steckverbinder Power
Plug PRO. Dieser Stecker ist mit seiner hohen Schutzart (IP65/67) für den
schaltschranklosen Einsatz geeignet und entspricht einer PROFINET-konformen
Anschlusstechnik.
Der Stecker Power Plug PRO ist nicht Teil des Lieferumfangs und kann unter folgender
Bestellnummer bezogen werden: 6GK1907-0AB10-6AA0
SCALANCE X-200
Betriebsanleitung, 03/2015, C79000-G8900-C284-06
Belegung
1 L1 bzw. L2: DC 24 V
2 n. c.
3 M1 bzw. M2
4 n. c.
Anschließen
5.2 Spannungsversorgung
