Anschließen
5.3 Spannungsversorgung DC 24 V
● Verwenden Sie zum Anschluss der Spannungsversorgung Kupferkabel der Kategorie
AWG 24 oder Kabel mit einem Querschnitt ≥ 0,25 mm².
● Verwenden Sie zum Verdrahten der Funktionserde Kupferkabel der Kategorie AWG 20
oder Kabel mit einem Querschnitt ≥ 0,75 mm².

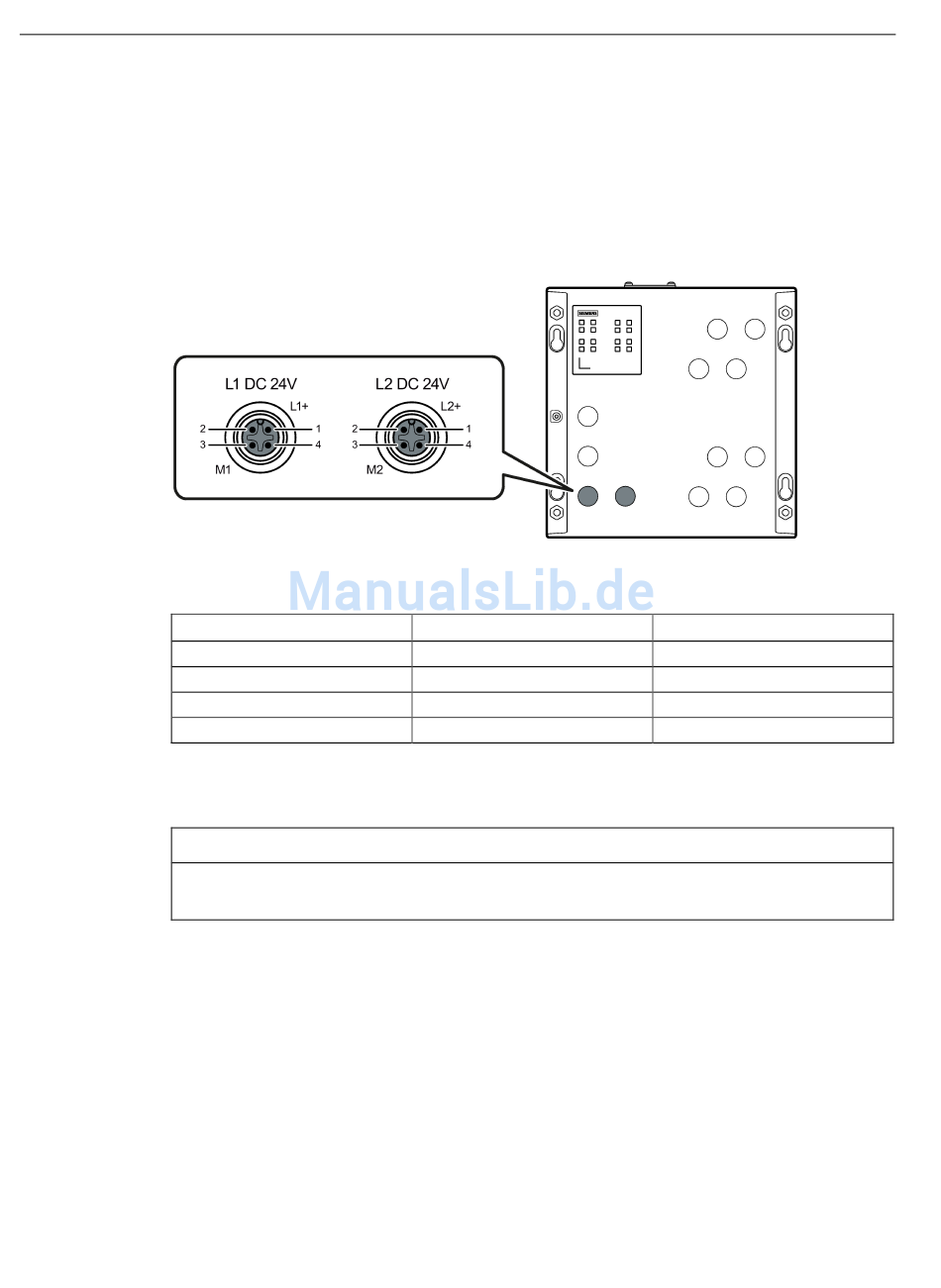

Position und Belegung

Bild 5-1
Pin-Nummer
1
3
1
3
Spannungsversorgung anschließen/trennen
ACHTUNG
Schalten Sie die Spannungsversorgung ab, bevor Sie den Stecker der
Spannungsversorgung anschließen oder trennen.
1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung.
2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm).
58
Position der Spannungsversorgung am Beispiel des SCALANCE XP208
Kontakt
L1+
M1
L2+
M2
Belegung
DC 24 V
Masse
DC 24 V
Masse
Betriebsanleitung, 12/2017, C79000-G8900-C428-04
SCALANCE XP-200
