Produktgruppe XR-300M

Anschlussmöglichkeiten
Der SCALANCE XR324-12M ist ein vollmodulares Gerät und verfügt über 24 Ports.
● 0 feste Ports im Grundgerät
● 24 modulare Ports über Modulsteckplätze:
12 Medienmodule (wahlweise optisch oder elektrisch) können über die Slots (S1-S12) je
nach Anwendung kombiniert werden. Endgeräte oder weitere Netzsegmente werden
entsprechend der verwendeten Module angeschlossen.
Hinweis
Die Slots für die Medienmodule sind im Lieferzustand mit Blinddeckel bestückt.

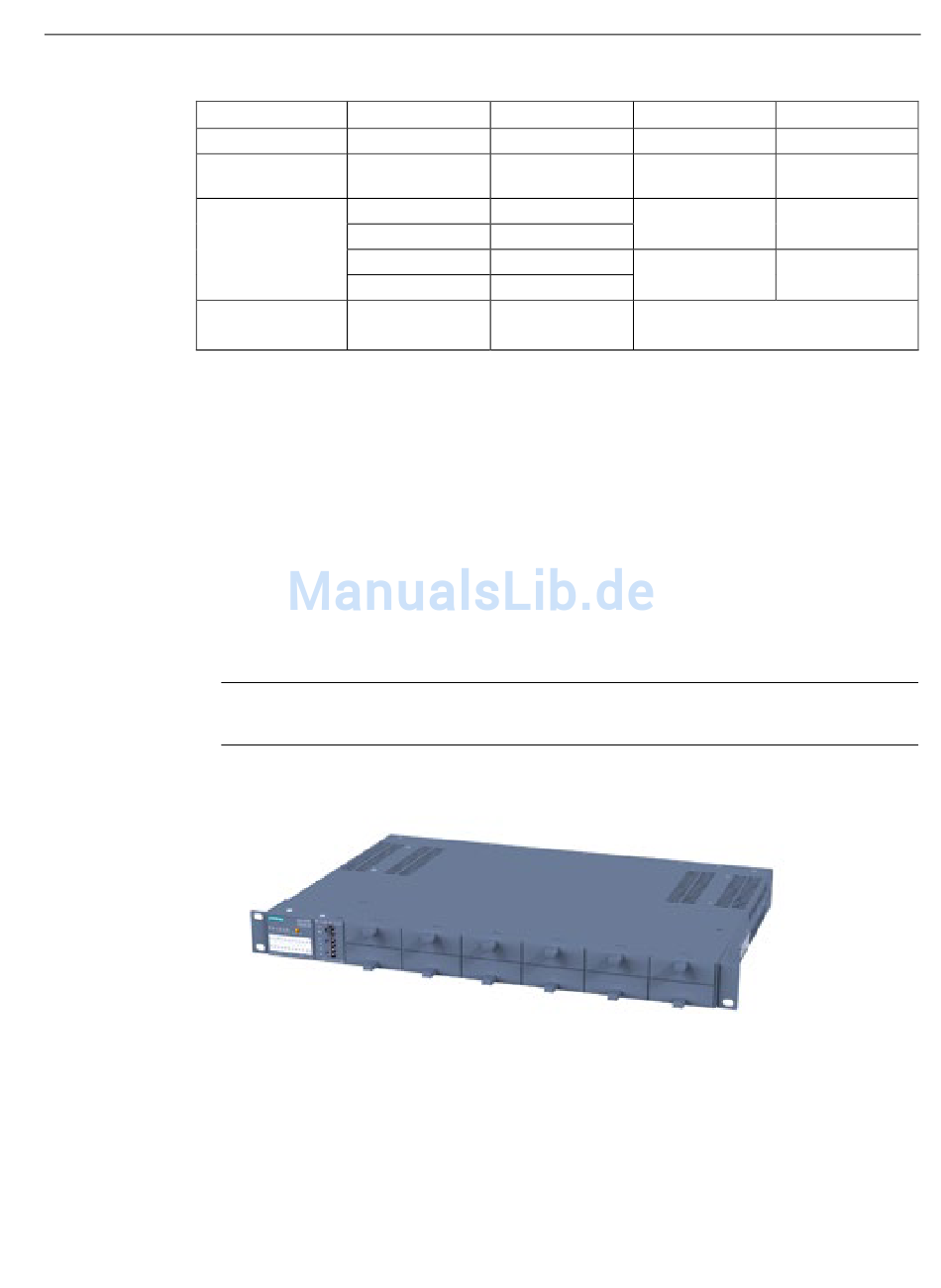

Bild 4-15
SCALANCE X-300
Betriebsanleitung, 10/2017, A5E01113043-22
1 2
- -
- P1
- P2
- P3
- P4
- Optisch:
Gigabit Ethernet
SCALANCE XR324-12M mit Blinddeckel
Gerätebeschreibung
4.2 Produktgruppen
3 4
S1 S2
MM992-2 MM991-2
P5 P7
P6 P8
Anschlussart je nach verwendetem
Modul
