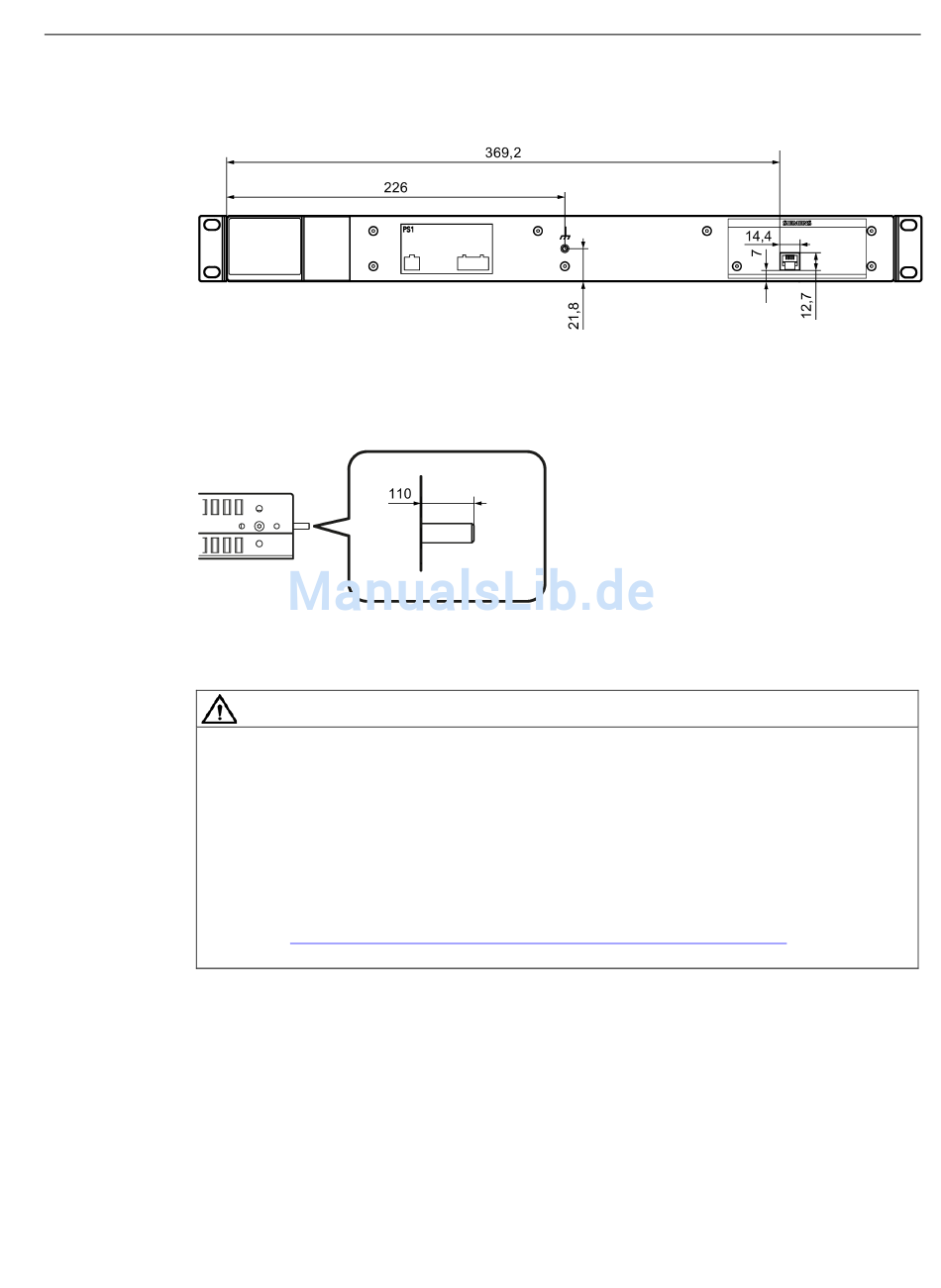

Erdungsbolzen eingepresst (DC 24 ... 48 V)
Bild 11-19
Erdungsbolzen
Montage des IE Switch X-300EEC
Montagehalter fertigen lassen
Für die Wandmontage und die 19"-Rack-Montage sind passende Montagehalter
erforderlich. Lassen Sie diese nach Zeichnung fertigen.
Weiteres Zubehör wie z.B. Schrauben entnehmen Sie den Tabellen. Bei Fragen
kontaktieren Sie unseren Customer Support.
Maßzeichnungen finden Sie auch im Internet auf den Seiten des Siemens Industry
Automation Customer Support unter folgender Beitrags-ID:
33118441 (https://support.automation.siemens.com/WW/view/de/33118441)
→ Register "Beitragsliste"
SCALANCE X-300
Betriebsanleitung, 10/2017, A5E01113043-22
Am Beispiel eines XR324-4M EEC (1 x DC 24 V, Kabelabgang vorne)
VORSICHT
Maßbilder
11.5 Maßbilder XR-300M EEC
