8.8 Technische Daten XR-300M PoE
Hinweis
Zulässige Leitungslängen (Lichtwellenleiter - Fast Ethernet oder Gigabit)
Die Werte sind entsprechend den eingesetzten zugelassenen Medienmodule MM900 und
Stecktransceivern SFP.
8.8.4

Blocking-Architektur

Block-Architektur beim SCALANCE XR-300M PoE
Der XR-300M PoE wickelt den Ethernet-Telegrammverkehr der 24 Ports mit Hilfe von drei
Switch-Blöcken ab.
● Die drei Switch-Blöcke sind in Reihe geschaltet (Block 1 über Block 2 zu Block 3).
● "Gigabit Wire Speed" ist innerhalb eines Blocks möglich (max. 8 Ports pro Block).
● Zwischen den Blöcken steht eine Bandbreite von 1 Gigabit/s zur Verfügung, die sich alle
Ports bei blockübergreifendem Telegrammverkehr teilen müssen.
Im Betrieb mit Fast Ethernet (100Mbit/s) unterstützen die XR-Geräte "Full Wire Speed" über
alle Blöcke.
Bild 8-5
208

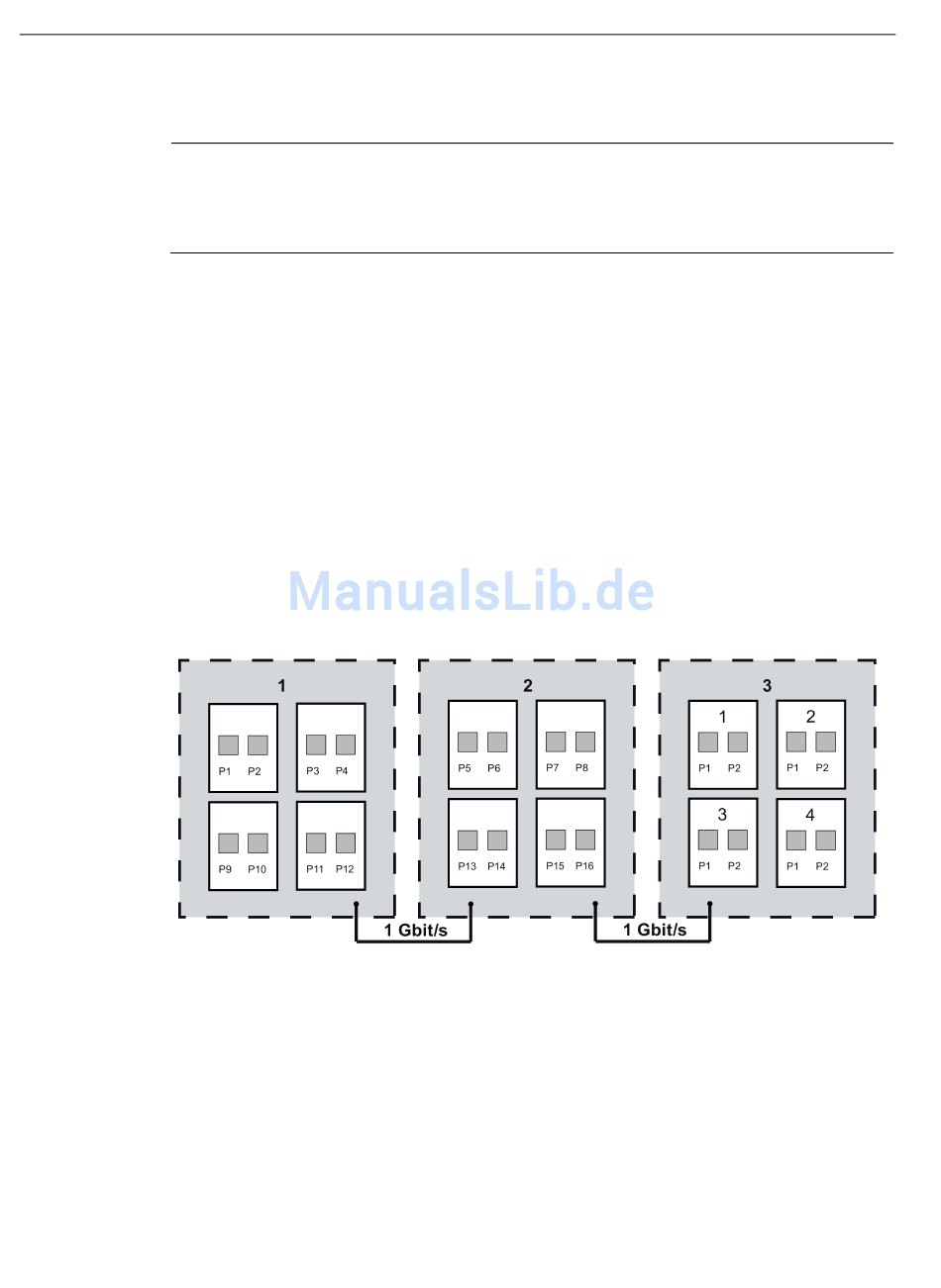

Block-Architektur des XR324-4M
