Netzwerk-Topologien

3.1

Linienstruktur

Funktionsbeschreibung
Mit den IE Switches X-300 sind Linienstrukturen realisierbar. Die Kaskadiertiefe und die
Gesamtausdehnung des Netzes werden nur durch die Signallaufzeiten der
Kommunikationsverbindungen begrenzt.
Eigenschaften der Linienstruktur
Jeder IE Switch X-300 kommuniziert über ein TP- oder FO-Kabel mit einem benachbarten
Ethernet Switch. Die Kommunikation kann über die optischen oder über die elektrischen
Ports erfolgen.
Konfigurationsbeispiel
Beispielkonfiguration mit SCALANCE X308-2, SIMATIC S7-300/400 und Operator Panel als
Endgeräte.

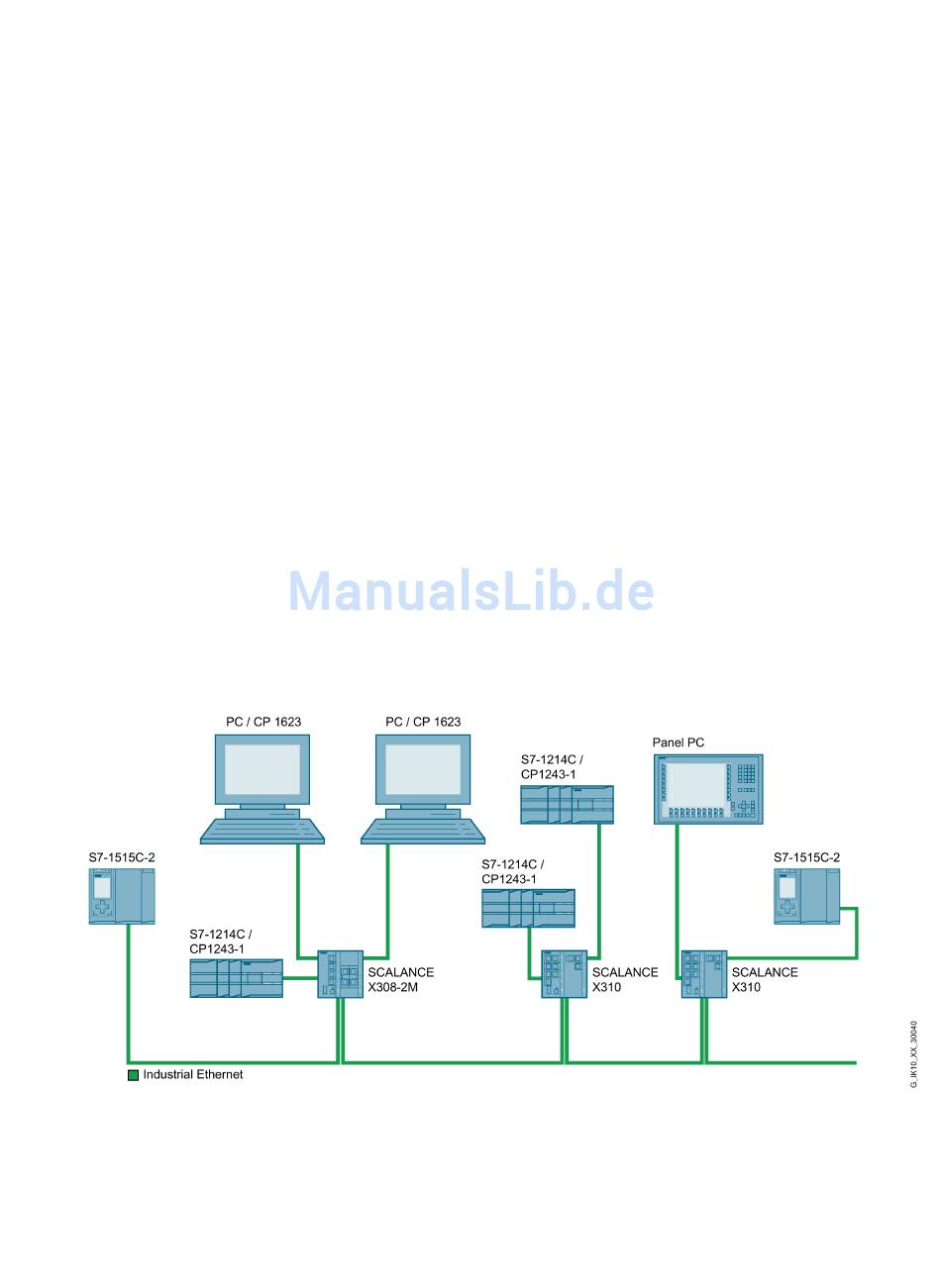

Bild 3-1 Linienstruktur (optisch)
