Anhang
A.3 Montage des IE FC RJ45 Plug
A.3

Montage des IE FC RJ45 Plug

Montieren des IE FC RJ45 Plug am IE FC Standard Cable
Die Hinweise zur Montage einer SIMATIC NET Industrial Ethernet FastConnect-Leitung an
den industriegerechten IE FC RJ45 Plug entnehmen Sie bitte der dem IE FC RJ45 Plug
beiliegenden Anweisung.

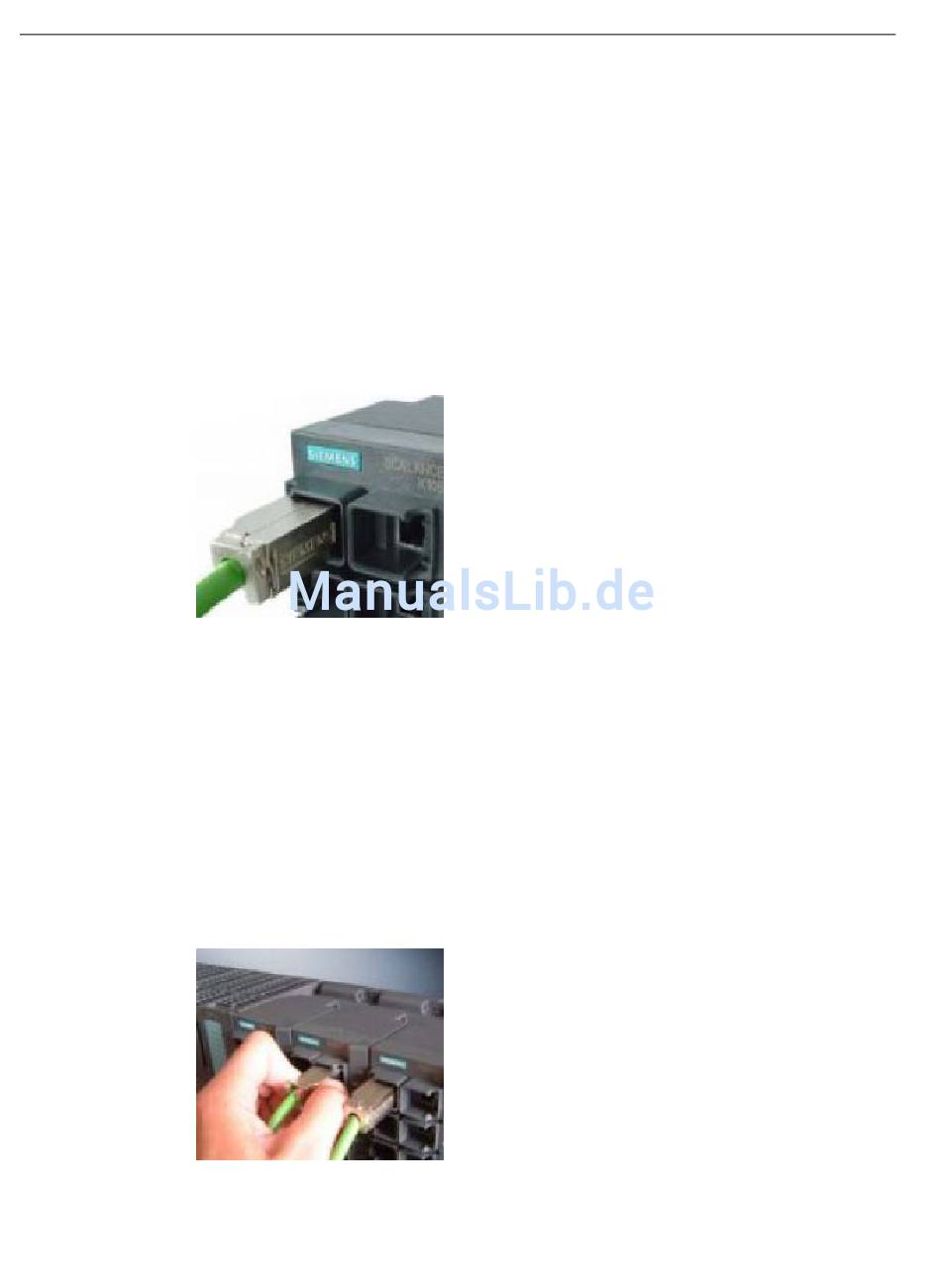

Stecken des IE FC RJ45 Plug
1. Stecken Sie den IE FC RJ45 Plug in die Twisted Pair-Schnittstelle des IE Switch, bis er
einrastet.
Bild A-2
Der Haltekragen an der TP-Schnittstelle des IE Switch gewährleistet durch den Formschluss
mit dem PROFINET-konformen Steckverbinder IE FC RJ45 Plug und dem
Einrastmechnismus einen robusten, industriegerechten Anschluss, der eine Zug- und
Biegeentlastung des angeschlossenen Steckers bzw. Kabels bietet.
Die RJ45-Schnittstelle des IE Switch X-300EEC ist statt Haltekragen mit einem Haltebügel
ausgestattet. Zur Erhöhung der mechanischen Stabilität können Sie den IE FC RJ45 PLUG
mit einem Kabelbinder an diesem Haltebügel befestigen.
Ziehen des IE FC RJ45 Plug
1. Entriegeln Sie den IE FC RJ45 Plug durch leichtes Andrücken der Einrastfeder, um den
Plug zu ziehen.
Bild A-3
328
Stecken des IE FC RJ45 Plug (am Beispiel des IE FC RJ45 Plug 180)
Entriegelung des RJ45 Plug (am Beispiel des IE FC RJ45 Plug 180)
