Anschließen
6.4 Erdung
6.4.1.2

Erdung des X-300EEC

Position

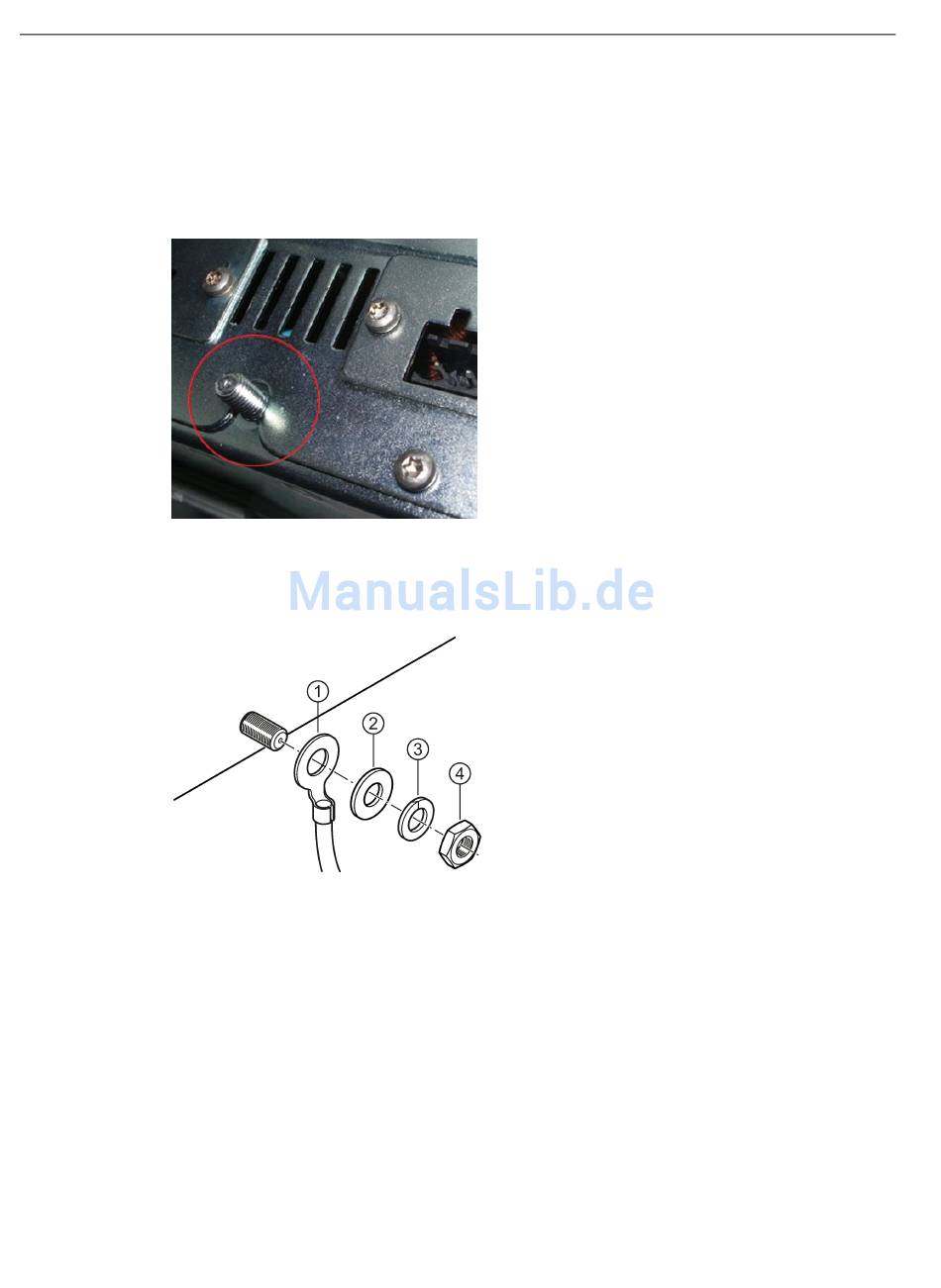

Beim SCALANCE X-300EEC befindet sich der Erdungsbolzen auf der Geräteunterseite.
Bild 6-1
Erdung anschließen
①
②
③
④
Um die Erdung anzuschließen, gehen Sie wie folgt vor:
1. Fügen Sie die Teile
Erdungsbolzen.
2. Schrauben Sie die Mutter
132
Erdungsbolzen an der Gehäuseunterseite des X-300EEC
Erdungsklemme mit Leitung
Scheibe
Federring
Mutter
① ②
,
③
und wie in der Zeichnung dargestellt auf den
④
mit einem maximalen Drehmoment von 1,5 Nm auf.
SCALANCE X-300
Betriebsanleitung, 10/2017, A5E01113043-22
