Montage
5.2 Montage eines Switch

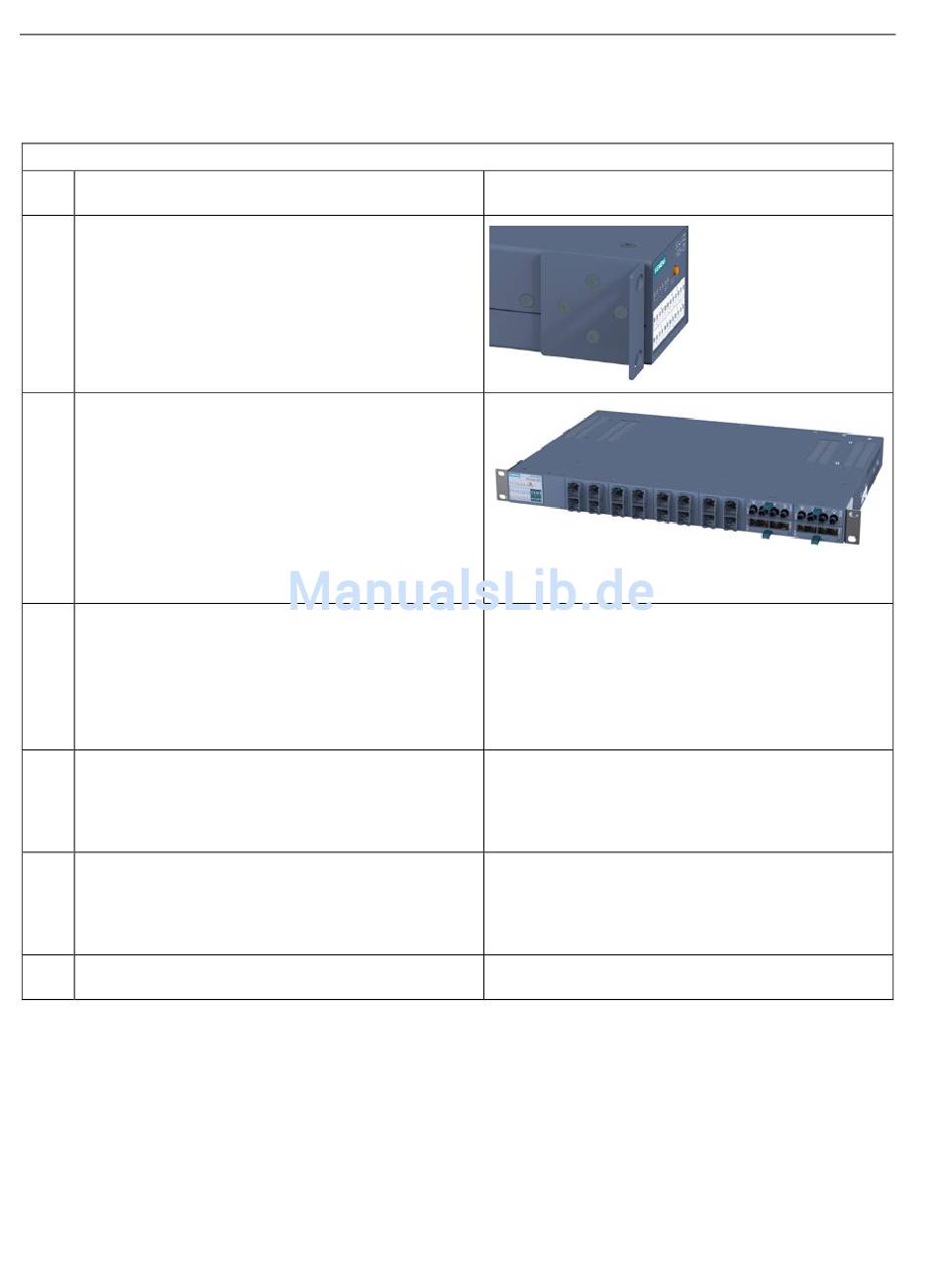

19"-Rack-Montage in Standardlage
19"-Rack-Montage
1. Wählen Sie das erforderliche Rack-Gerät und den
19"-Schaltschrank aus.
2. Montieren Sie die beiden Haltewinkel mit jeweils
4 Schrauben an den Seitenflächen des Gehäuses. Das
maximale Anzugsmoment für diese Schrauben beträgt
0,5 Nm.
VORSICHT: Falls Sie ein bestücktes Rack-Gerät mon-
tieren.
Am bestückten Rack-Gerät müssen die Verriegelungen
(wie z.B. Griffstücke am Medienmodul bzw. Bügel am
SFP) geschlossen sein.
Siehe dazu Montage Modulare Geräte:
- Medienmodul-Montage in Slot
- SFP-Montage in SFP-Medienmodul.
3. Führen Sie das Rack-Gerät in den 19"-Schaltschrank
und halten Sie das Rack-Gerät auf die erforderliche
Höhe. Prüfen Sie den ungehinderten Luftzutritt im Be-
reich der Lüftungsgitter.
Montieren Sie die Sicherungsschrauben an den
2 Haltewinkeln um das Rack-Gerät am
19"-Schaltschrank zu sichern.
4. Schließen Sie den Erdungsbolzen an. Beim SCALANCE
X-300EEC befindet sich der PE-Anschluss auf der Gerä-
teunterseite. Beim SCALANCE XR-300M EEC befindet
sich der PE-Anschluss auf der Rückseite des Gehäuses
zwischen den Stromanschlüssen.
5. Montieren Sie die Anschlüsse für die Spannungsversor-
gung.
Beachten Sie, dass es den SCALANCE X-300 für unter-
schiedliche Versorgungsspannungen gibt
(AC 100 ... 240V bzw. DC 24V Variante).
6. Stecken Sie die weiteren Anschlüsse, z.B. Meldekon-
takt.
