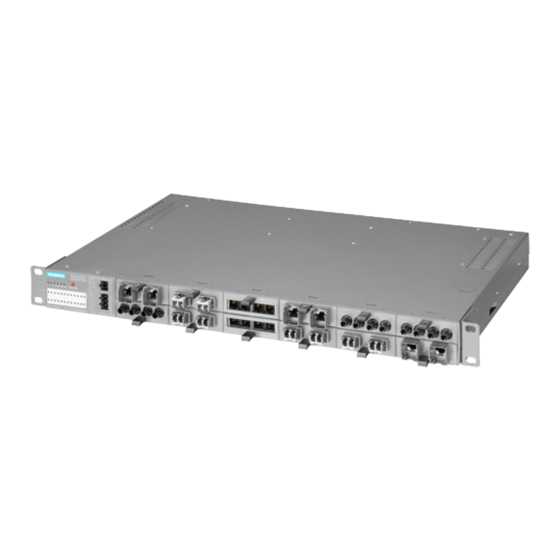

Siemens SIMATIC NET SCALANCE X-300 Betriebsanleitung

Siemens SIMATIC NET SCALANCE X-300 Betriebsanleitung

Industrielle ethernet-switches scalance x-300 serie
Vorschau ausblenden Andere Handbücher für SIMATIC NET SCALANCE X-300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC NET
Industrial Ethernet Switches
SCALANCE X-300
Betriebsanleitung
10/2017
A5E01113043-22
___________________
Vorwort
___________________
Sicherheitshinweise
___________________
Einleitung
___________________
Netzwerk-Topologien
___________________
Gerätebeschreibung
___________________
Montage
___________________
Anschließen
___________________
Projektierung, Anzeigen und
Bedienelemente
___________________
Technische Daten
___________________
Zulassungen, Zertifikate,
Normen
___________________
Zubehör
___________________
Maßbilder
___________________
Anhang
1
2
3
4
5
6
7
8
9
10
11
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET SCALANCE X-300

Inhaltszusammenfassung für Siemens SIMATIC NET SCALANCE X-300

  • Seite 1 ___________________ Vorwort ___________________ Sicherheitshinweise ___________________ SIMATIC NET Einleitung ___________________ Netzwerk-Topologien Industrial Ethernet Switches SCALANCE X-300 ___________________ Gerätebeschreibung ___________________ Montage Betriebsanleitung ___________________ Anschließen ___________________ Projektierung, Anzeigen und Bedienelemente ___________________ Technische Daten ___________________ Zulassungen, Zertifikate, Normen ___________________ Zubehör ___________________ Maßbilder ___________________ Anhang 10/2017 A5E01113043-22...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Vorwort Zweck der Betriebsanleitung Diese Betriebsanleitung beschreibt Aufbau und Funktionen der kompakten und der modularen Industrial Ethernet Switches der Produktlinie SCALANCE X-300. Diese Beschreibung unterstützt Sie bei der Montage, Inbetriebnahme und Fehlersuche vor Ort. Gültigkeitsbereich dieser Betriebsanleitung Diese Betriebsanleitung ist für folgende Produktgruppen innerhalb der Produktlinie SCALANCE X-300 gültig, siehe auch Kapitel Produktübersicht (Seite 25).

  • Seite 4: Übersicht Der Technischen Dokumentation Der Ie Switches

    Vorwort Übersicht der technischen Dokumentation der IE Switches X-300 Die Technische Dokumentation der Produktlinie X-300 finden Sie, aufgeteilt nach Hardware und Software, in folgenden Dokumenten: ● PH - Projektierungshandbuch (PDF) Die Software wird im Projektierungshandbuch (PH) für die beiden Produktlinien X-300 und X-400 beschrieben.
  • Seite 5 ● Projektierungshandbuch SCALANCE X-300 SCALANCE X-400 Dieses Projektierungshandbuch steht Ihnen auf folgenden Medien zur Verfügung: – Auf der mitgelieferten CD – In 5 Sprachen im Internet auf den Seiten des Siemens Automation Customer Support unter folgender Beitrags-ID: 19625108 (https://support.automation.siemens.com/WW/view/de/19625108) ● SIMATIC NET - Industrial Ethernet Netzhandbuch Dieses Handbuch steht Ihnen auf folgenden Medien zur Verfügung:...
  • Seite 6 Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Sicherheitshinweise ..........................15 Wichtige Hinweise zum Geräteeinsatz ................... 15 PELV ............................17 Wichtige Hinweise zum Geräteeinsatz in gefährdeten Bereichen .......... 18 Security-Empfehlungen......................19 Einleitung .............................. 23 Grundlagen des Ethernet Switching ..................23 Produktübersicht ........................25 2.2.1 Typenbezeichungen........................
  • Seite 8 Inhaltsverzeichnis 4.2.1.10 SCALANCE X310FE Produkteigenschaften ................58 4.2.1.11 SCALANCE X320-1FE Produkteigenschaften ..............59 4.2.1.12 SCALANCE X320-3LD FE Produkteigenschaften ..............60 4.2.2 Produktgruppe X-300M ......................61 4.2.3 Produktgruppe XR-300M ....................... 63 4.2.4 Produktgruppe X-300EEC ..................... 65 4.2.4.1 Merkmale der Produktgruppe X-300EEC ................65 4.2.5 Produktgruppe XR-300M EEC ....................
  • Seite 9 Inhaltsverzeichnis 4.5.4 Lieferumfang X-300EEC ......................99 4.5.5 Lieferumfang XR-300M EEC ....................99 4.5.6 Lieferumfang X308-2M PoE ....................100 4.5.7 Lieferumfang XR-324-4M PoE ....................101 4.5.8 Lieferumfang MM900 ......................101 4.5.9 Lieferumfang SFP ......................... 102 Montage ............................. 103 Überblick Montagearten ......................104 Montage eines Switch ......................
  • Seite 10 Inhaltsverzeichnis Meldekontakt ........................147 6.6.1 Meldekontakt DC 24 V ......................147 6.6.2 Meldekontakt AC 100 ... 240 V / DC 60 ... 250 V (X-300EEC) ..........148 Projektierung, Anzeigen und Bedienelemente ..................149 Vergabe Steckplatznummern ....................149 Teilnehmerlokalisierung (Show location) ................150 Diagnoseport XR-300 ......................
  • Seite 11 Inhaltsverzeichnis Technische Daten XR-300M PoE ..................203 8.8.1 Aufbau, Montage und Umgebungsbedingungen ..............203 8.8.2 Anschlüsse und Elektrische Daten ..................205 8.8.3 Leitungslängen ........................207 8.8.4 Blocking-Architektur ......................208 8.8.5 Weitere Eigenschaften ......................209 Technische Daten MM900 ....................211 8.9.1 Aufbau, Montage und Umgebungsbedingungen ..............
  • Seite 12 Inhaltsverzeichnis Produktgruppe X-300M PoE ....................263 9.6.1 Zulassungen, Zertifikate X-300M PoE ................. 263 9.6.2 Konformitätserklärung SCALANCE X-300 ................267 9.6.3 Übersicht Zulassungen X-300M PoE ................... 267 9.6.4 Mechanische Stabilität im Betrieb X-300M PoE ..............268 Produktgruppe XR-300M PoE ..................... 268 9.7.1 Zulassungen, Zertifikate XR-300M PoE ................

  • Seite 13: Betriebsanleitung, 10/2017, A5E01113043-22

    Inhaltsverzeichnis EMV-gerechte Führung von elektrischer Industrial Ethernet oder PROFIBUS Verkabelung .......................... 330 Potenzialausgleich ........................ 331 Index..............................333 SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 14 Inhaltsverzeichnis SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 15: Sicherheitshinweise

    Sicherheitshinweise Wichtige Hinweise zum Geräteeinsatz Sicherheitshinweise für den Geräteeinsatz Die folgenden Sicherheitshinweise sind für Aufstellung und Betrieb des Geräts und alle damit zusammenhängenden Arbeiten wie Montage, Anschließen, Geräteaustausch oder Öffnen des Geräts zu beachten. Allgemeine Hinweise WARNUNG Öffnen des Geräts ÖFFNEN SIE DAS GERÄT NICHT BEI EINGESCHALTETER VERSORGUNGSSPANNUNG.

  • Seite 16: Allgemeine Hinweise Für Den Einsatz Im Ex-Bereich

    Sicherheitshinweise 1.1 Wichtige Hinweise zum Geräteeinsatz WARNUNG Für den Einsatz in einer Umgebung mit Verschmutzungsgrad 2 WARNUNG Safety notice for connectors with LAN (Local Area Network) marking A LAN or LAN segment, with all its associated interconnected equipment, shall be entirely contained within a single low-voltage power distribution and within a single building.

  • Seite 17: Sicherheitshinweise Für Den Einsatz Im Ex-Bereich Gemäß Atex Und Iecex

    Sicherheitshinweise 1.2 PELV Sicherheitshinweise für den Einsatz im Ex-Bereich gemäß ATEX und IECEx WARNUNG Anforderungen an den Schaltschrank Um die EU-Richtlinie 94/9 (ATEX 95) oder die Bedingungen von IECEx zu erfüllen, muss das Gehäuse mindestens die Anforderungen von IP 54 nach EN 60529 erfüllen. Darüber hinaus dürfen die LWL-Busverbindungen, mit entsprechend gekennzeichneten SCALANCE MM900 (s.

  • Seite 18: Wichtige Hinweise Zum Geräteeinsatz In Gefährdeten Bereichen

    Sicherheitshinweise 1.3 Wichtige Hinweise zum Geräteeinsatz in gefährdeten Bereichen Wichtige Hinweise zum Geräteeinsatz in gefährdeten Bereichen WARNUNG Explosionsgefahr Trennen Sie das Gerät nicht von spannungsführenden Leitungen, solange nicht sichergestellt ist, dass in der Umgebung keine explosionsgefährdete Atmosphäre vorherrscht. WARNUNG Eingeschränkter Einsatzbereich Dieses Gerät ist nur für den Einsatz in Bereichen gemäß...

  • Seite 19: Security-Empfehlungen

    ● Bewerten Sie Ihre Anlage ganzheitlich im Hinblick auf Security. Nutzen Sie ein Zellenschutzkonzept mit entsprechenden Produkten (https://www.siemens.de/digitalisierung/netzwerksicherheit.html). ● Wenn das interne und externe Netzwerk entkoppelt sind, kann ein Angreifer nicht auf interne Daten zugreifen. Betreiben Sie das Gerät daher nur innerhalb eines geschützten Netzwerkbereichs.

  • Seite 20: Zertifikate Und Schlüssel

    ● Halten Sie die Firmware aktuell. Informieren Sie sich regelmäßig über Sicherheitsupdates für das Gerät. Informationen hierzu finden Sie auf den Internetseiten Industrial Security (https://www.siemens.com/industrialsecurity). ● Informieren Sie sich regelmäßig über Security-Empfehlungen, die vom Siemens ProductCERT veröffentlicht werden (https://www.siemens.com/cert/de/cert-security- advisories.htm).

  • Seite 21: Sichere/Unsichere Protokolle Und Dienste

    Sicherheitshinweise 1.4 Security-Empfehlungen Sichere/Unsichere Protokolle und Dienste ● Vermeiden oder deaktivieren Sie unsichere Protokolle und Dienste, wie z. B. HTTP, Telnet und TFTP. Diese Protokolle sind aus historischen Gründen verfügbar, jedoch nicht für einen sicheren Einsatz gedacht. Setzen Sie unsichere Protokolle auf dem Gerät mit Bedacht ein.

  • Seite 22: Betriebsanleitung, 10/2017, A5E01113043

    Sicherheitshinweise 1.4 Security-Empfehlungen Verfügbare Protokolle Die folgende Liste gibt Ihnen einen Überblick über die offenen Protokoll-Ports. Die Tabelle umfasst folgende Spalten: ● Protokoll ● Port ● Portzustand – Offen Der Port ist immer offen und kann nicht geschlossen werden. – Offen (wenn konfiguriert) Der Port ist offen, wenn er konfiguriert wurde.

  • Seite 23: Einleitung

    Einleitung Grundlagen des Ethernet Switching Ethernet Switching Ethernet-Switches leiten Datenpakete anhand der Adressinformationen im Datenverkehr direkt vom Eingangsport an den entsprechenden Ausgangsport weiter. Ethernet-Switches arbeiten im Direktvermittlungsverfahren. Switches haben im Wesentlichen folgende Funktionen: ● Verbindung von Kollisionsdomänen / Teilnetzen Da Repeater und Sternkoppler (Hubs) auf der physikalischen Ebene arbeiten, ist ihr Einsatz auf die Ausdehnung einer Kollisionsdomäne beschränkt.
  • Seite 24 Einleitung 2.1 Grundlagen des Ethernet Switching Die IE Switches X-300 von SIMATIC NET sind für den Einsatz in hochperformanten Anlagennetzen, die auch zukünftigen Anforderungen gerecht werden, ausgelegt. Durch die Redundanzfunktion HRP und Standby Kopplung von Ringen erzielt man eine hohe Verfügbarkeit des Netzes.

  • Seite 25: Produktübersicht

    Einleitung 2.2 Produktübersicht Produktübersicht 2.2.1 Typenbezeichungen Aufbau der Typenbezeichung Die Typenbezeichung eines IE-Switchs X-300 setzt sich aus mehreren Teilen zusammen, die folgende Bedeutung haben: Schnittstellen bei Geräten ohne optische Ports: Schnittstelle Eigenschaft RJ45-Port elektrisch mit 10/100Mbit/s. RJ45-Port elektrisch mit 10/100Mbit/s oder 10/100/1000 Mbit/s. Schnittstellen bei Geräten mit optischen Ports: Schnittstelle Eigenschaft...

  • Seite 26: Bauformen Der Switches X-300

    Einleitung 2.2 Produktübersicht Wenn Informationen für alle Geräte gelten, wird der Begriff "IE-Switches X-300" verwendet. Gelten Informationen nur für eine bestimmte Produktgruppe, wird die entsprechende Kennzeichnung ohne weitere Angaben über Art und Anzahl der Schnittstellen verwendet. Beispiele: "X-300" steht für alle nichtmodularen Geräte mit Kompaktgehäuse, "XR-300" bezeichnet alle Rackgeräte, "X-300M"...

  • Seite 27: Produktgruppe X-300

    Einleitung 2.2 Produktübersicht Bild 2-1 Bauformen der IE Switches X-300, Beispiel Stecken von Medienmodulen in die Medienmodul-Slots des XR324-12M 2.2.3 Produktgruppe X-300 Gerät Eigenschaften Artikelnummer X304-2FE 4 x 10/100 Mbit/s RJ45-Ports elektrisch 6GK5 304-2BD00-2AA3 2 x 1000 Mbit/s SC-Ports optisch für Glas-LWL (Multimode) bis max. 750 m X306-1LD FE 6 x 10/100 Mbit/s RJ45-Ports elektrisch...

  • Seite 28: Produktgruppe X-300M

    Einleitung 2.2 Produktübersicht Gerät Eigenschaften Artikelnummer X308-2LD 1 x 10/100/1000 Mbit/s RJ45-Port elektrisch 6GK5 308-2FM00-2AA3 7 x 10/100 Mbit/s RJ45-Ports elektrisch 6GK5 308-2FM10-2AA3 2 x 1000 Mbit/s SC-Ports optisch für Glas-LWL (Singlemode) bis max. 10 km X308-2LH 1 x 10/100/1000 Mbit/s RJ45-Port elektrisch 6GK5 308-2FN00-2AA3 7 x 10/100 Mbit/s RJ45-Ports elektrisch 6GK5 308-2FN10-2AA3...

  • Seite 29: Produktgruppe Xr-300M

    Einleitung 2.2 Produktübersicht 2.2.5 Produktgruppe XR-300M Gerät Eigenschaften Artikelnummer XR324-12M 2 x DC 24V 6GK5 324-0GG00-1AR2 LEDs, Anschluss Spannungsversorgung und Datenkabel- abgang an der Vorderseite Diagnoseport an der Rückseite Erdungsbolzen einschraubbar 2 x DC 24V 6GK5 324-0GG10-1AR2 LEDs, Anschluss Spannungsversorgung und Datenkabel- abgang an der Vorderseite Diagnoseport an der Rückseite Erdungsbolzen eingepresst...

  • Seite 30: Produktgruppe X-300Eec

    Einleitung 2.2 Produktübersicht 2.2.6 Produktgruppe X-300EEC Produkt / Ports Eigenschaften Artikelnummer X302-7EEC 1 x Netzteil DC 24 ... 48V 6GK5302-7GD00-1EA3 1 x Netzteil DC 24 ... 48V, 6GK5302-7GD00-1GA3 2 elektrische Ports • Leiterplatte lackiert 7 optische Ports • 2 x Netzteil DC 24 ... 48V 6GK5302-7GD00-2EA3 2 x Netzteil DC 24 ...

  • Seite 31: Produktgruppe X-300M Poe

    Einleitung 2.2 Produktübersicht Gerät Eigenschaften Artikelnummer 1 x AC 100 ... 240 V / DC 60 ... 250 V 6GK5 324-4GG00-3ER2 LEDs, Anschluss Datenkabelabgang an der Vorderseite 6GK5 324-4GG10-3ER2 Anschluss Spannungsversorgung und Diagnoseport an der Rückseite Erdungsbolzen eingepresst 2 x AC 100 ... 240 V / DC 60 ... 250 V 6GK5 324-4GG00-4ER2 LEDs, Anschluss Datenkabelabgang an der Vorderseite 6GK5 324-4GG10-4ER2...

  • Seite 32: Produktgruppe Xr-300M Poe

    Einleitung 2.2 Produktübersicht 2.2.9 Produktgruppe XR-300M PoE Gerät Eigenschaften Artikelnummer XR324-4M PoE 1 x DC 24 V, PoE 6GK5 324-4QG00-1AR2 LEDs, Anschluss Spannungsversorgung und Datenkabelabgang an der Vorderseite Diagnoseport an der Rückseite Erdungsbolzen einschraubbar 1 x DC 24 V, PoE 6GK5 324-4QG10-1AR2 LEDs, Anschluss Spannungsversorgung und Datenkabelabgang an der Vorderseite...

  • Seite 33: Stecktransceiver Sfp

    Einleitung 2.2 Produktübersicht Hinweis Mehr Informationen zu Power over Ethernet (PoE) finden Sie im Projektierungshandbuch X- 300/X-400. 2.2.10 Stecktransceiver SFP Stecktransceiver SFP Eigenschaften Artikelnummer SFP991-1 * 1 x 100 Mbit/s LC-Port optisch für Glas-LWL 6GK5 991-1AD00-8AA0 (Multimode) bis max. 3 km SFP991-1 (C) * 1 x 100 Mbit/s LC-Port optisch für Glas-LWL 6GK5 991-1AD00-8FA0...

  • Seite 34: Medienmodule Mm900

    Einleitung 2.2 Produktübersicht Medienmodule Hinweis Das SFP-Medienmodule MM992-2SFP darf nur mit zugelassenen Stecktransceivern bestückt werden. Das Medienmodul dient zur Aufnahme von bis zu zwei Stecktransceivern. Das SFP-Medienmodule MM992-4SFP darf nur mit zugelassenen Stecktransceivern bestückt werden. Das Medienmodul dient zur Aufnahme von bis zu vier Stecktransceivern. Eigenschaften Artikelnummer Beschriftung...
  • Seite 35 Einleitung 2.2 Produktübersicht Medienmodul Eigenschaften Artikelnummer Beschriftung auf dem Gerät MM992-2CUC 2 x 10/100/1000 Mbit/s, RJ45-Ports elektrisch mit Haltekragen 6GK5 992-2GA00-8AA0 9922GA MM992-2CUC (C) 2 x 10/100/1000 Mbit/s, RJ45-Ports elektrisch mit Haltekragen, lackiert 6GK5 992-2GA00-8FA0 9922GA MM992-2CU 2 x 10/100/1000 Mbit/s, RJ45-Ports elektrisch ohne Haltekragen 6GK5 992-2SA00-8AA0 9922SA MM992-2M12 (C)

  • Seite 36: Typschlüssel Für Die Medienmodule Mm900

    Einleitung 2.2 Produktübersicht Typschlüssel für die Medienmodule MM900 Die Typenbezeichung eines Medienmoduls MM900 setzt sich aus mehreren Teilen zusammen, die folgende Bedeutung haben: Schnittstelle Eigenschaft BFOC-Port 100 Mbit/s Multimode-Lichtwellenleiter BFOC-Port 100 Mbit/s Singlemode-Lichtwellenleiter (SC) SC-Port 100 Mbit/s Multimode-Lichtwellenleiter (bis max. 5 km) LD (SC) SC-Port 100 Mbit/s Singlemode-Lichtwellenleiter (bis max.

  • Seite 37: Ethernet-Standards Der Medienmodule

    Einleitung 2.2 Produktübersicht Ethernet-Standards der Medienmodule Die folgende Tabelle stellt dar, welchen Ethernet-Standards nach IEEE 802.3 die einzelnen Medienmodule entsprechen. Medienmodul IEEE 802.3-Standard MM992-2CUC 1000Base-TX MM992-2CUC (C) 1000Base-TX MM992-2CU 1000Base-TX MM992-2M12 (C) 1000Base-TX MM992-2VD 1000Base-TX MM991-2 (BFOC) 100Base-FX MM991-2FM 100Base-FX (BFOC) MM991-2LD 100Base-FX...
  • Seite 38 Einleitung 2.2 Produktübersicht SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 39: Netzwerk-Topologien

    Netzwerk-Topologien Linienstruktur Funktionsbeschreibung Mit den IE Switches X-300 sind Linienstrukturen realisierbar. Die Kaskadiertiefe und die Gesamtausdehnung des Netzes werden nur durch die Signallaufzeiten der Kommunikationsverbindungen begrenzt. Eigenschaften der Linienstruktur Jeder IE Switch X-300 kommuniziert über ein TP- oder FO-Kabel mit einem benachbarten Ethernet Switch.

  • Seite 40: Stern-/Baumstruktur

    Netzwerk-Topologien 3.2 Stern-/Baumstruktur Stern-/Baumstruktur Funktionsbeschreibung Mit den IE Switches X-300 sind Stern-/Baumstrukturen realisierbar. Die Kaskadiertiefe und die Gesamtausdehnung des Netzes werden nur durch die Signallaufzeiten der Kommunikationsverbindungen begrenzt. Eigenschaften der Sternstruktur Jeder IE Switch X-300 kommuniziert über ein TP- oder FO-Kabel mit einem zentralen Switch, mit dem alle anderen Switches innerhalb der Sternstruktur ebenfalls verbunden sind.

  • Seite 41: Ring Mit Redundanzmanager

    Netzwerk-Topologien 3.3 Ring mit Redundanzmanager Ring mit Redundanzmanager Ring mit Redundanzmanager Zur Erhöhung der Verfügbarkeit können Linientopologien aus bis zu 100 Switches zu einem Ring geschlossen werden: ● Optisch: SCALANCE XR-500, SCALANCE XM-400, SCALANCE X-300, SCALANCE X- ● Elektrisch: SCALANCE XR-500, SCALANCE XM-400, SCALANCE X-300, SCALANCE X-200 oder ESM Funktionsbeschreibung Die beiden Enden der Linie werden mit Hilfe eines als Redundanzmanagers arbeitenden...
  • Seite 42 Netzwerk-Topologien 3.3 Ring mit Redundanzmanager Sie können individuell konfigurieren, welche Ports die Funktion von Ringports übernehmen sollen. Die folgende Tabelle zeigt die Werkseinstellungen für die Ringports. Gerät Werkseinstellung für die Ringports Elektrisch Optisch X-304-2FE Port 1 und Port 2 X306-1LD FE Port 2 und Port 3 X307-3 Port 9 und Port 10...
  • Seite 43 Netzwerk-Topologien 3.3 Ring mit Redundanzmanager Konfigurationsbeispiel Beispielkonfigurationen mit IE Switch X-300, SIMATIC S7-1500, Bedien- und Beobachtungssystem, H-System und PC als Endgeräte. Bild 3-3 Ring mit Redundanzmanager (RM) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 44: Redundante Kopplung Von Netzsegmenten

    Netzwerk-Topologien 3.4 Redundante Kopplung von Netzsegmenten Redundante Kopplung von Netzsegmenten Redundante Kopplung von Netzsegmenten Die hier beispielhaft dargestellte redundante Kopplung zweier Netzsegmente, z. B. von Ringen mit Redundanzmanager, kann homogen mit allen SCALANCE X300 Varianten realisiert werden. Bild 3-4 Redundante Kopplung zweier Teilnetze im Mischbetrieb SCALANCE X310 und SCALANCE X308-2 Netzsegmente sind hier Ringe mit einem Redundanzmanager (RM).
  • Seite 45 Netzwerk-Topologien 3.4 Redundante Kopplung von Netzsegmenten Für eine redundante Kopplung, wie im Bild dargestellt, müssen 2 IE Switches X-300 innerhalb eines Netzsegments projektiert werden. Dies erfolgt über Web Based Management, Command Line Interface oder SNMP-Zugriffe. Details hierzu finden sie im "Projektierungshandbuch Industrial Ethernet Switches SCALANCE X-300 und SCALANCE X-400".
  • Seite 46 Netzwerk-Topologien 3.4 Redundante Kopplung von Netzsegmenten SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 47: Gerätebeschreibung

    Gerätebeschreibung Kompatibilität von SCALANCE X-300 Kompatibilitätsliste Hinweis Modulare Geräte (M) Die Medienmodule MM900 und die Stecktransceiver SFP werden ausschließlich in Modularen Geräten (M) eingesetzt. Zu den IE Switches X-300 sind folgende Produkte und Geräte kompatibel: ● Endgeräte: Alle SIMATIC NET-Produkte mit TP-Schnittstelle können an die Ports von IE Switches X-300 angeschlossen werden.
  • Seite 48 Gerätebeschreibung 4.1 Kompatibilität von SCALANCE X-300 ● Netzkomponenten in Ringstruktur mit IE Switch X-300 als Redundanzmanager – Ringstruktur elektrisch: ESM/OSM SCALANCE X-200 SCALANCE X-200IRT SCALANCE XF200 SCALANCE XF204IRT SCALANCE X-300 (eventuell müssen andere Ringports konfiguriert werden) SCALANCE X-400 – Ringstruktur optisch: SCALANCE X-400 SCALANCE X-300 (Ausnahme SCALANCE X310, SCALANCE X310FE) ●...

  • Seite 49: Produktgruppen

    Gerätebeschreibung 4.2 Produktgruppen Produktgruppen 4.2.1 Produktgruppe X-300 4.2.1.1 SCALANCE X304-2FE Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X304-2FE verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 4 RJ45-Buchsen ● 2 FO-Ports (für Multimode Faser) Bild 4-1 X304-2FE Spalte Port-Nummer Anschlussart Optisch: Fast Ethernet Elektrisch: Fast Ethernet...

  • Seite 50: Scalance X306-1Ld Fe Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.2 SCALANCE X306-1LD FE Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X306-1LD FE verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 6 RJ45-Buchsen ● 1 FO-Ports (für Singlemode Faser) Bild 4-2 SCALANCE X306-1LD FE Spalte Port-Nummer P1 *) Anschlussart Elektrisch: Fast Ethernet...

  • Seite 51: Scalance X307-3 Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.3 SCALANCE X307-3 Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X307-3 verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 7 RJ45-Buchsen ● 3 FO-Ports ( für Multimode Faser) Bild 4-3 SCALANCE X307-3 Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Optisch: Gigabit Ethernet SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 52: Scalance X307-3Ld Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.4 SCALANCE X307-3LD Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X306-3LD verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 7 RJ45-Buchsen ● 3 FO-Ports ( für Singlemode Faser) Bild 4-4 SCALANCE X307-3LD Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Optisch: Gigabit Ethernet SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 53: Scalance X308-2Lh Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.5 SCALANCE X308-2LH Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X308-2LH verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 8 RJ45-Buchsen ● 2 FO-Ports ( für Singlemode Faser) Bild 4-5 SCALANCE X308-2LH Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Elektrisch: Optisch: Gigabit Ethernet...

  • Seite 54: Scalance X308-2Lh+ Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.6 SCALANCE X308-2LH+ Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE 308-2LH+ verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 8 RJ45-Buchsen ● 2 FO-Ports ( für Singlemode Faser) Bild 4-6 SCALANCE X308-2LH+ Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Elektrisch: Optisch: Gigabit Ethernet...

  • Seite 55: Scalance X308-2 Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.7 SCALANCE X308-2 Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X308-2 verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 8 RJ45-Buchsen ● 2 FO-Ports ( für Multimode Faser) Bild 4-7 SCALANCE X308-2 Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Elektrisch: Optisch: Gigabit Ethernet...

  • Seite 56: Scalance X308-2Ld Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.8 SCALANCE X308-2LD Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X308-2LD verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 8 RJ45-Buchsen ● 2 FO-Ports ( für Singlemode Faser) Bild 4-8 SCALANCE X308-2LD Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Elektrisch: Optisch: Gigabit Ethernet...

  • Seite 57: Scalance X310 Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.9 SCALANCE X310 Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X310 verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 10 RJ45-Buchsen Bild 4-9 SCALANCE X310 Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Elektrisch: Gigabit Ethernet SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 58: Scalance X310Fe Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.10 SCALANCE X310FE Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X310FE verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 10 RJ45-Buchsen Bild 4-10 SCALANCE X310FE Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 59: Scalance X320-1Fe Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.11 SCALANCE X320-1FE Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X320-1 FE verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 20 RJ45-Buchsen ● 1 FO-Ports ( für Multimode Faser) Bild 4-11 SCALANCE X320-1 FE Spalte Port-Nummer Anschlussart Elektrisch: Fast Ethernet Optisch:...

  • Seite 60: Scalance X320-3Ld Fe Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.1.12 SCALANCE X320-3LD FE Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X320-3LD FE verfügt über folgende Möglichkeiten zum Anschluss von Endgeräten oder weiteren Netzsegmenten: ● 20 RJ45-Buchsen ● 1 FO-Ports ( für Multimode Faser) ● 2 FO-Port (für Singlemode Faser) Bild 4-12 SCALANCE X320-3LD FE Spalte...

  • Seite 61: Produktgruppe X-300M

    Gerätebeschreibung 4.2 Produktgruppen 4.2.2 Produktgruppe X-300M Anschlussmöglichkeiten Der SCALANCE X308-2M und X308-2M TS sind teilmodulare Geräte und verfügt jeweils über 8 Ports. ● 4 feste Ports im Grundgerät: 4 elektrische RJ45-Buchsen (mit Haltekragen) zum Anschluss von Endgeräten oder weiterer Netzsegmente. ●...
  • Seite 62 Gerätebeschreibung 4.2 Produktgruppen Anschlussmöglichkeiten (Beispiel) VORSICHT Nur zugelassene Medienmodule in den Modulsteckplätzen (Slots) verwenden Ein Anschluss von Endgeräten oder weiterer Netzsegmente ist nicht vom Modulsteckplatz (Slot) abhängig, sondern vom gewählten Medienmodul. Siehe Kapitel Medienmodul-Montage in Slot. Anschluss als Beispiel Bild 4-14 SCALANCE X308-2M mit MM992-2 und MM991-2 SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 63: Produktgruppe Xr-300M

    Gerätebeschreibung 4.2 Produktgruppen Spalte Slot-Nummer Verwendete MM992-2 MM991-2 Medienmodule Port-Nummer Anschlussart Optisch: Anschlussart je nach verwendetem Modul Gigabit Ethernet 4.2.3 Produktgruppe XR-300M Anschlussmöglichkeiten Der SCALANCE XR324-12M ist ein vollmodulares Gerät und verfügt über 24 Ports. ● 0 feste Ports im Grundgerät ●...

  • Seite 64: Beispielkonfiguration

    Gerätebeschreibung 4.2 Produktgruppen Beispielkonfiguration VORSICHT Nur zugelassene Medienmodule in den Modulsteckplätzen (Slots) verwenden Ein Anschluss von Endgeräten oder weiterer Netzsegmente ist nicht vom Modulsteckplatz (Slot) abhängig, sondern vom gewählten Medienmodul. Siehe Kapitel Medienmodul-Montage in Slot. Bild 4-16 SCALANCE XR324-12M mit MM900 bestückt Slot-Nummer Verwendete MM992-2CUC...

  • Seite 65: Produktgruppe X-300Eec

    Gerätebeschreibung 4.2 Produktgruppen 4.2.4 Produktgruppe X-300EEC 4.2.4.1 Merkmale der Produktgruppe X-300EEC Varianten Der SCALANCE X-300EEC ist ein 19"/2-Gerät und verfügt über 9 Ports für den Anschluss von Endgeräten oder weiteren Netzsegmenten. Es gibt 2 Gerätetypen mit folgenden Ports: ● SCALANCE X302-7EEC –...

  • Seite 66: Auswechseln Des C-Plug

    Gerätebeschreibung 4.2 Produktgruppen Bild 4-17 SCALANCE X302-7EEC (von unten) mit Schutzbügel und LC-Stecker Auswechseln des C-PLUG Bei den Geräten X-300EEC befindet sich der Steckplatz des C-PLUG auf der Gehäuseoberseite. Bild 4-18 C-PLUG des X-300EEC ACHTUNG Der C-PLUG darf nur im stromlosen Zustand des Gerätes gezogen oder gesteckt werden. In einem Gerät mit lackierter Leiterplatte dürfen Sie nur einen C-PLUG mit lackierter Platine verwenden.
  • Seite 67 Gerätebeschreibung 4.2 Produktgruppen Klemmenblock für Meldekontakt und Spannungsversorgung Der Klemmenblock des X-300EEC für den Anschluss von Meldekontakt und Spannungsversorgung hat folgende Anschlüsse: ● F1, F2: Meldekontakt Die 2 Meldekontakte bei den Geräteausführungen mit redundanter Spannungsversorgung werden parallel angesteuert. ● L1, M1: Spannungsversorgung 1 ●...
  • Seite 68 Gerätebeschreibung 4.2 Produktgruppen Ports des X302-7EEC Der SCALANCE X302-7EEC verfügt über folgende Ports: ● 2 elektrische Gigabit-Ports (P8 bis P9) ● 7 optische Fast Ethernet-Ports (P1 bis P7) Bild 4-19 SCALANCE X302-7EEC Port-Nummer Anschlussart Optisch: Fast Ethernet Elektrisch: Gigabit- Ethernet SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 69 Gerätebeschreibung 4.2 Produktgruppen Ports des X307-2EEC Der SCALANCE X307-2EEC verfügt über folgende Port: ● 7 elektrische Ports (P3 bis P9) – 5 Fast Ethernet-Ports (P3 bis P7) – 2 Gigabit-Ports (P8, P9) ● 2 optische Fast Ethernet-Ports (P1, P2) Bild 4-20 SCALANCE X307-2EEC Port-Nummer Anschlussart...

  • Seite 70: Produktgruppe Xr-300M Eec

    Bild 4-21 XR324-4M EEC VORSICHT Nur zugelassene Medienmodule verwenden Wenn Sie Medienmodule verwenden, die nicht von der Siemens AG freigegeben sind, ist eine spezifikationsgemäße Funktion des Geräts nicht sichergestellt. Wenn Sie nicht zugelassene Medienmodule verwenden, kann dies zu folgenden Problemen führen: •...

  • Seite 71: Produktgruppe X-300M Poe

    Gerätebeschreibung 4.2 Produktgruppen 4.2.6 Produktgruppe X-300M PoE 4.2.6.1 SCALANCE X308-2M PoE Produkteigenschaften Anschlussmöglichkeiten Der SCALANCE X308-2M PoE ist ein teilmodulares Gerät und verfügt über acht Ports. ● Vier feste Ports im Grundgerät: Vier PoE-fähige Ports (RJ45-Buchsen mit Haltekragen) zum Anschluss von Endgeräten oder weiterer Netzsegmente.
  • Seite 72 Gerätebeschreibung 4.2 Produktgruppen Anschlussmöglichkeiten (Beispiel) VORSICHT Nur zugelassene Medienmodule in den Modulsteckplätzen (Slots) verwenden Ein Anschluss von Endgeräten oder weiterer Netzsegmente ist nicht vom Modulsteckplatz (Slot) abhängig, sondern vom gewählten Medienmodul. Siehe Kapitel Medienmodul-Montage in Slot. Beispiel: Bestückung mit Medienmodulen MM992-2 und MM991-2 Bild 4-23 SCALANCE X308-2M PoE mit MM992-2 und MM992-2SFP SCALANCE X-300...

  • Seite 73: Produktgruppe Xr-300M Poe

    Gerätebeschreibung 4.2 Produktgruppen Spalte Slot-Nummer Verwendete MM992-2 MM992-2SFP Medienmodule Port-Nummer P1 (Gigabit Ethernet) P5 (Gigabit MultimodeLicht- wellenleiter, SC-Ports) (Schnittstelle abhängig vom P2 (Gigabit Ethernet) verwendeten SFP) P3 (Gigabit Ethernet) P6 (Gigabit MultimodeLicht- P8 (Schnittstelle abhängig wellenleiter, SC-Ports) vom verwendeten SFP) P4 (Gigabit Ethernet) 4.2.7 Produktgruppe XR-300M PoE...

  • Seite 74: Medienmodule Mm900

    Gerätebeschreibung 4.2 Produktgruppen VORSICHT Nur zugelassene Module in den Slots verwenden Mögliche Modul- Anschlussarten: • 2x RJ45 • 2x FX100 • 2x FX1000 • oder 2x SFP-Einsteckplätze Bei FX sind Singlemode Faser oder Multimode Faser möglich. Ein Anschluss von Endgeräten oder weiterer Netzsegmente ist nicht vom Modulsteckplatz (Slot) abhängig.

  • Seite 75: Mm991-2Fm (Bfoc) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.2 MM991-2FM (BFOC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM991-2FM (BFOC) verfügt über: ● 2 x 100 Mbit/s, BFOC-Port optisch (Multimode, Glas) mit Diagnose bis max. 5km Bild 4-26 MM991-2FM (BFOC) [9912AB] [Geräte-Beschriftung in eckigen Klammern] 4.2.8.3 MM991-2LD (BFOC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM991-2LD (BFOC) verfügt über: ●...

  • Seite 76: Mm991-2 (Sc) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.4 MM991-2 (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM991-2 (SC) verfügt über: ● 2 x 100 Mbit/s, SC-Port optisch (Multimode, Glas) bis max. 5km Bild 4-28 MM991-2 (SC) [9912AD] [Geräte-Beschriftung in eckigen Klammern] 4.2.8.5 MM991-2LD (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM991-2LD (SC) verfügt über: ●...

  • Seite 77: Mm991-2Lh+ (Sc) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.6 MM991-2LH+ (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM991-2LH+ (SC) verfügt über: ● 2 x 100 Mbit/s, SC-Port optisch (Singlemode, Glas) bis max.70km Bild 4-30 MM991-2LH+ (SC) [9912AE] [Geräte-Beschriftung in eckigen Klammern] 4.2.8.7 MM991-2P (SC RJ) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM991-2P (SC RJ) verfügt über: ●...

  • Seite 78: Mm992-2Cu Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen Hinweis Einbau XR-300M, XR-300M PoE und XR-300M EEC Nur die unteren Slots dürfen mit dem MM991-2P bestückt werden. • XR-300M: Maximal 6 Module in den Slots 7 bis 12 • XR-300M PoE, XR-300M EEC: Maximal 2 Module in den Slots 3 und 4 Der Slot über einem MM991-2P darf nur wie folgt genutzt werden: •...

  • Seite 79: Mm992-2Cuc Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.9 MM992-2CUC Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM992-2CUC verfügt über: ● 2 x 10/100/1000 Mbit/s, RJ45-Ports elektrisch mit Haltekragen Bild 4-33 MM992-2CUC [9922GA] [Geräte-Beschriftung in eckigen Klammern] Hinweis Für den Anschluss an elektrische Netzwerke beachten Sie die Hinweise im Anhang A.1 und A.2.

  • Seite 80: Pinbelegung Für Den Rj45-Anschlussstecker Eines Profibus-Kabels

    Gerätebeschreibung 4.2 Produktgruppen Hinweis Für den Anschluss an elektrische Netzwerke beachten Sie die Hinweise im Anhang A.1 und A.2. Pinbelegung für den RJ45-Anschlussstecker eines PROFIBUS-Kabels Wenn Sie ein PROFIBUS-Kabel zusammen mit IE FC RJ45 Plug 4x2 einsetzen, beachten Sie Folgendes: RJ45-Anschlussstecker PROFIBUS-Kabel Pin-Belegung...

  • Seite 81: Mm992-2 (Sc) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.11 MM992-2 (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM992-2 (SC) verfügt über: ● 2 x 1000 Mbit/s, SC-Port optisch (Multimode, Glas) bis max. 750m Bild 4-35 MM992-2 (SC) [9922AL] [Geräte-Beschriftung in eckigen Klammern] 4.2.8.12 MM992-2LD (SC) Produkteigenschaften Kernaussage Das Medienmodul MM992-2LD (SC) verfügt über: ●...

  • Seite 82: Mm992-2Lh (Sc) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.13 MM992-2LH (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM992-2LH (SC) verfügt über: ● 2 x 1000 Mbit/s, SC-Port optisch (Singlemode, Glas) bis max.40km Bild 4-37 MM992-2LH (SC) [9922AN] [Geräte-Beschriftung in eckigen Klammern] 4.2.8.14 MM992-2LH+ (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM992-2LH+ (SC) verfügt über: ●...

  • Seite 83: Mm992-2Elh (Sc) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.15 MM992-2ELH (SC) Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM992-2ELH (SC) verfügt über: ● 2 x 1000 Mbit/s, SC-Port optisch (Singlemode, Glas) bis max.120km Bild 4-39 MM992-2ELH (SC) [9922AQ] [Geräte-Beschriftung in eckigen Klammern] 4.2.8.16 MM992-2M12 Produkteigenschaften Anschlussmöglichkeiten Das Medienmodul MM992-2M12 verfügt über: ●...

  • Seite 84: Mm992-2Sfp / Mm992-2Sfp (C) Produkteigenschaften

    Gerätebeschreibung 4.2 Produktgruppen 4.2.8.17 MM992-2SFP / MM992-2SFP (C) Produkteigenschaften Hinweis Nur die Medienmodule MM992-2SFP / MM992-2SFP (C) dürfen mit zugelassenen Stecktransceivern SFPs bestückt werden. Die SFP-Medienmodule dienen zur Aufnahme von bis zu zwei SFPs. Anschlussmöglichkeiten Die Medienmodule MM992-2SFP / MM992-2SFP (C) verfügen über: ●...

  • Seite 85: Das Medienmodul Mm900 Bestimmt Die Anschlussmöglichkeiten

    Gerätebeschreibung 4.2 Produktgruppen Das Medienmodul MM900 bestimmt die Anschlussmöglichkeiten Der Anschluss von Endgeräten oder weiterer Netzsegmente ist nicht vom Modulsteckplatz (Slot) abhängig, sondern vom gewählten Medienmodul MM900. Anschlussmöglichkeit Bild BFOC-Ports optisch BFOC-Ports optisch mit Diagnose SC-Ports optisch SC RJ-Ports optisch RJ45-Ports elektrisch ohne Haltekragen RJ45-Ports elektrisch mit Haltekragen GE M12-Anschlusstechnik elektrisch...

  • Seite 86: Stecktransceiver Sfp

    Gerätebeschreibung 4.2 Produktgruppen 4.2.9 Stecktransceiver SFP Hinweis Ein SFP mit Multimode hat einen schwarzen Bügel, ein SFP mit Singlemode hat einen blauen Bügel. Zum Schutz der Anschlüsse sind diese mit einem Blindstopfen versehen. Hinweis Fiber Monitoring Alle Stecktransceiver sind diagnosefähig und unterstützen Fiber Monitoring. Stecktransceiver SFP Eigenschaften Artikelnummer...

  • Seite 87: Mm992-2Sfp / Mm992-2Sfp (C) Produkteigenschaften

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches 4.2.9.1 MM992-2SFP / MM992-2SFP (C) Produkteigenschaften Hinweis Nur die Medienmodule MM992-2SFP / MM992-2SFP (C) dürfen mit zugelassenen Stecktransceivern SFPs bestückt werden. Die SFP-Medienmodule dienen zur Aufnahme von bis zu zwei SFPs. Anschlussmöglichkeiten Die Medienmodule MM992-2SFP / MM992-2SFP (C) verfügen über: ●...

  • Seite 88: Übertragungsmedium

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches Autonegotiation (automatische Erkennung der besten Übertragungsmodi) ist Standard. Die Rangfolge der Auswahl ist: ● 100Base-TX Vollduplex ● 100Base-TX Halbduplex ● 10Base-T Vollduplex ● 10Base-T Halbduplex Zwei Kommunikationsverfahren sind möglich: ● Halbduplexverfahren Unidirektional - an den Schnittstellen kann zu einem Zeitpunkt nur gesendet oder empfangen werden.

  • Seite 89: 1000Base-T

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches 4.3.1.2 1000Base-T Übertragungsgeschwindigkeit Die Übertragungsgeschwindigkeit der elektrischen Ethernet-Ports beträgt 10 Mbit/s, als Fast Ethernet-Ports 100 Mbit/s oder als Gigabit-Ports 1 GBit/s. Übertragungsverfahren Das Übertragungsverfahren für 1000Base-T ist in der Norm IEEE 802.3ab festgelegt. Autonegotiation (automatische Erkennung des besten Übertragungsmodus) ist Standard.

  • Seite 90: Power Over Ethernet (Poe)

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches 4.3.1.3 Power over Ethernet (PoE) Power over Ethernet (PoE) Bei PoE wird die Hilfsenergie für vernetzte Geräte über Ethernet übertragen. Hier gibt es zwei Methoden der Energieeinspeisung: ● Alternative A Hier wird die Spannung auf den Datenadern 1, 2, 3 und 6 der Ethernet-Leitung übertragen Voraussetzungen an die Ethernet-Leitung: –...

  • Seite 91: Poe-Ports

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches Die PoE-Ports entsprechen den in der Norm IEEE 802.3af / IEEE 802.3at (Type 1) für Environment A genannten Bedingungen, das heißt Energieversorgung über Ethernet innerhalb eines Spannungseinspeisungssystems. Details zur Projektierung und Aktivierung von PoE für einzelne Ports finden Sie im Projektierungshandbuch SCALANCE X-300 / X-400 auf der beiliegenden CD.

  • Seite 92: Isolation Zwischen Den Tp-Ports

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches 4.3.1.6 Isolation zwischen den TP-Ports Alle Ports halten 1,5kV Isolationsspannung ein und zwar gegen Schirm und zwischen den Ports (entspricht IEEE802.3, Environment B). Hinweis Ausnahme bei X307-3, X307-3LD, X308-2, X308-2LD, X308-2LH, X308-2LH+, X310, X310FE Eine Ausnahme hierzu bildet die folgende Portgruppe: •...

  • Seite 93: 1000Base-Lx / 100Base-Fx

    Gerätebeschreibung 4.3 Schnittstellen und Meldekontakt der Switches 4.3.2.2 1000Base-LX / 100Base-FX Übertragungsgeschwindigkeit Die Übertragungsgeschwindigkeit der optischen Gigabit-Ports beträgt 1 GBit/s. Übertragungsverfahren Das Übertragungsverfahren für 1000Base-LX ist in der Norm IEEE 802.3z festgelegt und auf 1000 Mbit/s Übertragungsgeschwindigkeit und das Vollduplexverfahren festeingestellt. Übertragungsmedium Die Datenübertragung findet mittels Singlemode-LWL statt.

  • Seite 94: C-Plug (Configuration-Plug)

    Gerätebeschreibung 4.4 C-PLUG (Configuration-Plug) Anzeige Fehler ● Die Meldekontaktsignalisierung ist synchron zur Fehler-LED, d.h. alle Fehler, die über diese LED angezeigt werden (frei konfigurierbar), werden auch auf dem Meldekontakt signalisiert. ● Wenn ein interner Fehler auftritt, leuchtet die Fehler-LED auf und der Meldekontakt wird geöffnet.

  • Seite 95: Einsetzen In C-Plug-Steckplatz Bei Den Ie Switches

    Gerätebeschreibung 4.4 C-PLUG (Configuration-Plug) Diagnose Das Stecken eines C-PLUG, der die Konfiguration eines nicht kompatiblen Gerätetyps enthält, das unbeabsichtigte Entfernen des C-PLUG oder allgemeine Fehlfunktionen des C-PLUG werden über die Diagnosemechanismen des IE Switches (LEDs, WEB-Based- Management, SNMP, CLI und PROFINET-Diagnose) signalisiert. Einsetzen in C-PLUG-Steckplatz bei den IE Switches X-300 Produktgruppe Steckplatz...
  • Seite 96 Gerätebeschreibung 4.4 C-PLUG (Configuration-Plug) Entnehmen des C-PLUG bei den IE Switches X-300 Das Entnehmen des C-PLUG ist nur im Fehlerfall des IE Switches notwendig. Der C-PLUG kann mit Hilfe einer Flachzange, Pinzette oder eines kleinen Schraubendrehers aus dem Schacht entnommen werden. Produktgruppe Steckplatz Bild...

  • Seite 97: Lieferumfang

    Gerätebeschreibung 4.5 Lieferumfang Lieferumfang Auspacken, Prüfen 1. Überprüfen Sie das Paket auf Vollständigkeit. 2. Überprüfen Sie die Einzelteile auf Transportschäden. WARNUNG Nehmen Sie nur unbeschädigte Teile in Betrieb! 4.5.1 Lieferumfang X-300 Folgende Teile gehören zum Lieferumfang eines SCALANCE X-300: ● Gerät mit einem Wechselmedium C-PLUG. ●...

  • Seite 98: Lieferumfang Xr-300M

    Gerätebeschreibung 4.5 Lieferumfang 4.5.3 Lieferumfang XR-300M Hinweis Die Slots für die Medienmodule sind im Lieferzustand mit Blinddeckeln bestückt. Hinweis Einbauplatz-Schilder für die Kennzeichnung der bestückten Medienmodule MM900 sind im Lieferumfang der Modularen Geräte (M) enthalten. Folgende Teile gehören zum Lieferumfang eines SCALANCE XR-300M: ●...

  • Seite 99: Lieferumfang X-300Eec

    Gerätebeschreibung 4.5 Lieferumfang 4.5.4 Lieferumfang X-300EEC Neben dem Gerät selbst sind folgende Komponenten im Lieferumfang des Switch enthalten: Tabelle 4- 2 Lieferumfang der Produktgruppe X-300EEC in der Übersicht Gerät:: Lieferumfang SCALANCE C-PLUG Steckbarer Klemmenblock Produkt-CD (Varianten) Meldekontakt mit Power Anschluss- Stecker(n) 24...48 V 100...240 V /...

  • Seite 100: Lieferumfang X308-2M Poe

    Gerätebeschreibung 4.5 Lieferumfang ● Anschlusskabel für den Diagnoseport ● Bei Geräten mit Spannungsversorgung AC 100 ... 240 V / DC 60 ... 250 V: – Ein 3-poliger Klemmenblock (bzw. zwei Klemmenblöcke bei redundanter Spannungsversorgung) für die Meldekontakte. – Ein 3-poliger Klemmenblock (bzw. zwei Klemmenblöcke bei redundanter Spannungsversorgung) für die Spannungsversorgung.

  • Seite 101: Lieferumfang Xr-324-4M Poe

    Gerätebeschreibung 4.5 Lieferumfang 4.5.7 Lieferumfang XR-324-4M PoE Lieferumfang der Switches SCALANCE XR324-4M PoE und XR324-4M PoE TS Hinweis Die Slots für die Medienmodule sind im Lieferzustand mit Blinddeckeln bestückt. Hinweis Einbauplatz-Schilder für die Kennzeichnung der bestückten Medienmodule MM900 sind im Lieferumfang der Modularen Geräte (M) enthalten.

  • Seite 102: Lieferumfang Sfp

    Gerätebeschreibung 4.5 Lieferumfang 4.5.9 Lieferumfang SFP Tabelle 4- 3 Lieferumfang Produktgruppe SFP in der Übersicht Gerät: (Variante) steckbarer Klemmenblock Gerät Produkt-CD Steck- (Meldekontakt) (24V) transceiver 2-polig 4-polig SFP991-1 ● SFP991-1LD ● SFP991-1LH+ ● SFP992-1 ● SFP992-1+ ● SFP992-1LD ● SFP992-1LH ●...

  • Seite 103: Montage

    • Fertigen Sie erforderliche Montagehalter nach den Zeichnungen im Kapitel Maßbilder (Seite 293). Hinweis Passende Ersatzteile Die Liste mit den Ersatzteilen finden Sie im Internet auf den Seiten des Siemens Industry Automation CustomerSupport unter folgender Beitrags-ID:60700974 (http://support.automation.siemens.com/WW/view/de/60700974) Die nachfolgend aufgeführten Montagemöglichkeiten gelten, soweit nicht ausdrücklich anders vermerkt, für alle IE Switches X-300.

  • Seite 104: Überblick Montagearten

    Montage 5.1 Überblick Montagearten Mindestabstände Bei der Montage des IE Switch X-300EEC in Gehäusen ohne Zwangsbelüftung oder Kühlung müssen Mindestabstände zu benachbarten Geräten oder der Gehäusewand eingehalten werden. Durch die Mindestabstände wird während des Betriebs der für die Wärmeabfuhr erforderliche Luftstrom gewährleistet. Halten Sie folgende Mindestabstände zu benachbarten Geräten ein.

  • Seite 105: Montage Eines Switch

    Montage 5.2 Montage eines Switch Montage eines Switch VORSICHT Elektrische Anschlüsse Achten Sie darauf, dass die Spannungsversorgung des Switch beim Montieren der Anschlüsse für die Spannungsversorgung und der Meldekontakte ausgeschaltet ist. Informationen zu den elektrischen Anschlüssen finden Sie im Kapitel Anschließen (Seite 127).

  • Seite 106: Demontage

    Montage 5.2 Montage eines Switch 4. Montieren Sie die Anschlüsse für den Meldekontakt. 5. Stecken Sie die Klemmenblöcke in die dafür vorgesehenen Buchsen am IE Switch X-300. Bild 5-1 Montage eines IE Switch X-300 auf einer DIN-Hutschiene (35 mm) Demontage Um die IE Switches X-300 von der Hutschiene abzunehmen: 1.

  • Seite 107: Profilschienenmontage

    Montage 5.2 Montage eines Switch 5.2.2 Profilschienenmontage Montage auf einer SIMATIC S7-300 Profilschiene 1. Hängen Sie die Gehäuseführung an der Oberseite des Switch-Gehäuses in die S7-Profilschiene ein. 2. Verschrauben Sie den IE Switch X-300 an der Unterseite der Profilschiene. 3. Schließen Sie die Erdung des Switch gemäß der Beschreibung im Kapitel Erdung (Seite 129) an.

  • Seite 108: Wandmontage

    Montage 5.2 Montage eines Switch Demontage Gehen Sie folgendermaßen vor, um den IE Switch X-300 von der SIMATIC S7-300- Profilschiene abzunehmen: 1. Lösen Sie alle angeschlossenen Leitungen. 2. Lösen Sie die Verschraubungen an der Unterseite der Profilschienen und heben Sie danach den IE Switch X-300 von der Profilschiene weg.

  • Seite 109: 19"-Rack-Montage

    Montage 5.2 Montage eines Switch Hinweis Wandmontage eines Rack-Geräts Verwenden Sie für die Wandmontage eines Rack-Gerätes (R) gegebenenfalls Hilfsmittel wie z.B. Haltewinkel. Wandmontage des IE Switch X-300EEC Für die Wandmontage des IE Switch X-300EEC ist ein zusätzlicher Haltebügel erforderlich. Die Maße für einen geeigneten Haltebügel finden Sie im Kapitel Maßbilder (Seite 293). 5.2.4 19"-Rack-Montage WARNUNG...
  • Seite 110 Montage 5.2 Montage eines Switch Mindestabstände Bei der Montage des IE Switch in Rack-Geräten ohne Zwangsbelüftung oder Kühlung müssen Mindestabstände zu benachbarten Geräten oder der Gehäusewand eingehalten werden. Durch die Mindestabstände wird während des Betriebs der für die Wärmeabfuhr erforderliche Luftstrom gewährleistet. Halten Sie folgende Mindestabstände zu benachbarten Geräten ein.
  • Seite 111 Montage 5.2 Montage eines Switch Standardlage Standardlage des Geräts Die LED-Anzeige ist auf der linken Seite der Gehäusefront • angeordnet. Rechts neben der LED-Anzeige befinden sich beim • SCALANCE XR-300 die Anschlüsse für die Meldekontakte und die Spannungsversorgung. Beachten Sie, dass es den SCALANCE XR-300 für unter- schiedliche Versorgungsspannungen gibt (AC 100 ...

  • Seite 112: Rack-Montage In Standardlage

    Montage 5.2 Montage eines Switch 19"-Rack-Montage in Standardlage 19"-Rack-Montage Wählen Sie das erforderliche Rack-Gerät (R) und den 19"-Schaltschrank aus. Montieren Sie die beiden Haltewinkel mit jeweils 4 Schrauben an den Seitenflächen des Gehäuses. Das maximale Anzugsmoment für diese Schrauben beträgt 0,5 Nm.

  • Seite 113: Tischbetrieb (Nur Für Dc 24 V-Varianten Mit Klebefüßen)

    Montage 5.2 Montage eines Switch Beispiel für individuelle Montage Hinweis Individuelle Montage für den SCALANCE XR-300M Geräte der Kategorie XR-300M können auch hochkant in eine Schaltschanktüre montiert werden. Dabei ist die LED-Anzeige auf der Vorderseite und der Datenkabelabgang hinten an der Schaltschranktür.
  • Seite 114 Montage 5.2 Montage eines Switch Tischbetrieb (nur für DC 24 V-Varianten mit Klebefüßen) Wählen Sie die erforderliche 24 V-Variante vom Rack- Gerät (R) aus. Legen Sie 4 Klebefüße bereit. Kontrollieren Sie das zu montierende Rack-Gerät (R), z.B. die Anordnungen von 2 Haltewinkel vorne und frei- liegenden Lüftungsgitter.

  • Seite 115: 19"-Rack-Montage - Produktgruppe X-300Eec

    Montage 5.2 Montage eines Switch 5.2.5 19"-Rack-Montage - Produktgruppe X-300EEC Die X-300EEC sind mit Einzel-Montage oder als Paar-Montage in einem Rack montierbar. ● Einzel-Montage: Dazu wird ein X-300EEC Gerät an einem Blech befestigt und im 19"-Rack verschraubt. ● Paar-Montage: Dazu werden zwei X-300EEC-Geräte vor der Montage im Rack mit Blechen miteinander verbunden: –...

  • Seite 116: 19"-Rack-Montage - Produktgruppe Xr-300M Eec

    Montage 5.2 Montage eines Switch 5.2.6 19"-Rack-Montage - Produktgruppe XR-300M EEC WARNUNG Verletzungsgefahr durch herabfallende Teile Wenn Sie für die 19"-Rack-Montage nicht die mitgelieferten Haltewinkel verwenden, ist eine ordnungsgemäße Montage des Geräts nicht möglich. Verwenden Sie nur die mitgelieferten Haltewinkel. Für die Haltewinkel gibt es mehrere Montagemöglichkeiten, die von der Einbaulage abhängen.
  • Seite 117 Montage 5.2 Montage eines Switch Mindestabstände Bei der Montage des IE Switch in Rack-Geräten ohne Zwangsbelüftung oder Kühlung müssen Mindestabstände zu benachbarten Geräten oder der Gehäusewand eingehalten werden. Durch die Mindestabstände wird während des Betriebs der für die Wärmeabfuhr erforderliche Luftstrom gewährleistet. Halten Sie folgende Mindestabstände zu benachbarten Geräten ein.
  • Seite 118 Montage 5.2 Montage eines Switch 19"-Rack-Montage in Standardlage 19"-Rack-Montage Wählen Sie das erforderliche Rack-Gerät und den 19"-Schaltschrank aus. Montieren Sie die beiden Haltewinkel mit jeweils 4 Schrauben an den Seitenflächen des Gehäuses. Das maximale Anzugsmoment für diese Schrauben beträgt 0,5 Nm. VORSICHT: Falls Sie ein bestücktes Rack-Gerät mon- tieren.

  • Seite 119: Stecken Von Medienmodulen Und Stecktransceivern

    Montage 5.3 Stecken von Medienmodulen und Stecktransceivern Demontage Rackdemontage Schalten Sie die Spannungsversorgung für den SCALANCE XR-300M ab. Demontieren Sie alle Leitungen für den Datenverkehr sowie die Anschlüsse für die Spannungsversorgung sowie die Erdungs-Leitung. Lösen Sie die Sicherungsschrauben an den Haltewinkel und entnehmen Sie das Rack-Gerät aus dem 19"-Schaltschrank.
  • Seite 120 Montage 5.3 Stecken von Medienmodulen und Stecktransceivern VORSICHT Einbaulage der Medienmodule beachten. Bei modularem Gerät sind immer zwei Modulsteckplätze gegenüberliegend angeordnet. Beachten Sie diese Anordnung bei der Montage der Medienmodule MM900. Beispiel: • In Steckplatz 3 wird das erste Medienmodul MM900 montiert. •...
  • Seite 121 Nur zugelassene SFPs verwenden Bei Verwendung von Komponenten, insbesondere von SFPs, die nicht von der Siemens AG freigegebenen sind, kann Siemens keine Verantwortung für die spezifikationsgemäße Funktion des "Ethernet-Switch-Systems" übernehmen. Darüber hinaus kann Siemens bei einer Verwendung von nicht freigegebenen Komponenten nicht für deren Kompatibilität und für eine risikofreie Verwendung dieser...

  • Seite 122: Montage Eines Medienmoduls

    Montage 5.3 Stecken von Medienmodulen und Stecktransceivern Montage eines Medienmoduls Das Stecken des Medienmoduls erfolgt mit gezogenem Griffstück. Bei eingeschobenem Griffstück ist das Medienmodul im Gerät arretiert. Hinweis Die Abbildungen der nachfolgenden Montageanleitung zeigen die Montage eines Medienmoduls in einem Rack-Gerät. Die Vorgehensweise bei der Montage ist bei Rack- bzw.

  • Seite 123: Demontage Eines Medienmoduls

    Montage 5.3 Stecken von Medienmodulen und Stecktransceivern Schieben Sie das Griffstück wieder in das Medienmodul. Dadurch wird das Medienmodul im Gerät arretiert. Stecken Sie die Anschlüsse. Demontage eines Medienmoduls VORSICHT Verbrennungsgefahr durch hohe Temperatur des Modulgehäuses Schalten Sie den Switch vor Demontage eines Medienmoduls aus und lassen Sie das Gerät abkühlen, bevor Sie ein Medienmodul MM900 entnehmen.

  • Seite 124: Sfp-Montage Im Sfp-Medienmodul

    SFP-Montage im SFP-Medienmodul ACHTUNG Nur zugelassene SFP verwenden Wenn Sie SFPs verwenden, die nicht von der Siemens AG freigegeben sind, ist eine spezifikationsgemäße Funktion des Geräts nicht sichergestellt. Wenn Sie nicht zugelassene SFPs verwenden, kann dies zu folgenden Problemen führen: •...

  • Seite 125: Entnehmen Eines Sfp

    Montage 5.3 Stecken von Medienmodulen und Stecktransceivern Wählen Sie das erforderliche SFP-Medienmodul im Slot am Gerät aus. (Beispiel: X-308-2M, Slot 2) Setzen Sie den SFP mit geschlossenem Bügel in das SFP-Medienmodul ein. Achtung: Ein nachträgliches Schließen des Bü- gels verriegelt den Einschub nicht. Der SFP ist hörbar eingerastet und dadurch si- cher befestigt.
  • Seite 126 Montage 5.3 Stecken von Medienmodulen und Stecktransceivern SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 127: Anschließen

    Anschließen WARNUNG Beachten Sie vor dem Anschließen und der Inbetriebnahme des Geräts die Ausführungen im Kapitel Sicherheitshinweise (Seite 15). ACHTUNG Ausfall des Datenverkehrs durch Verschmutzung optischer Steckverbindungen Optische Buchsen und Stecker sind empfindlich gegenüber Verschmutzung der Stirnfläche. Verschmutzungen können zum Ausfall des optischen Übertragungsnetzes führen. Verschließen Sie ungenutzte optische Buchsen und Stecker sowie Stecktransceiver und Steckplätze mit den mitgelieferten Schutzkappen.

  • Seite 128: Verdrahtungsregeln

    Anschließen 6.1 Verdrahtungsregeln Verdrahtungsregeln Verwenden Sie zum Verdrahten Kabel mit folgenden AWG*-Kategorien bzw. Querschnitten. Verdrahtungsregeln für ... Schraub- /Federzugklemmen anschließbare Leitungsquer- ohne Aderendhülse 0,25 - 2,5 mm schnitte für flexible Leitun- AWG: 24 - 13 gen ... mit Aderendhülse mit Kunststoffhül- 0,25 - 2,5 mm se** AWG: 24 - 13...

  • Seite 129: Anschließen Medienmodule/Sfps

    Anschließen 6.3 Anschließen Medienmodule/SFPs Anschließen Medienmodule/SFPs Spannungsversorgung der Medienmodule MM900 Die Medienmodule MM900 werden über den jeweiligen Switch mit Spannung versorgt. Spannungsversorgung der Stecktransceiver SFPs Die Stecktransceiver SFP werden über das SFP-Medienmodul im Switch mit Spannung versorgt. Erdung Hutschienenmontage Die Erdung erfolgt über die Hutschiene. S7-Profilschiene Die Erdung erfolgt über die Geräterückseite und die Halsschraube.

  • Seite 130: Scalance X-300Eec Und Rackgeräte

    Anschließen 6.4 Erdung 6.4.1 SCALANCE X-300EEC und Rackgeräte Funktionserdung Bei den Geräten mit Spannungsversorgung AC 100...240V / DC 60 ... 250 V ist die Funktionserdung am Erdungsbolzen oder an der Versorgungsklemme jedes Netzteiles aufzulegen. Bei den Geräten mit Spannungsversorgung DC 24 ... 48 V ist die Funktionserdung am Erdungsbolzen oder an den Haltewinkeln (XR-300M EEC) aufzulegen.

  • Seite 131: Einschraubbaren Erdungsbolzen Anbringen

    Anschließen 6.4 Erdung Einschraubbaren Erdungsbolzen anbringen ① Zahnscheibe ② Erdungsbolzen Um den einschraubbaren Erdungsbolzen anzubringen, gehen Sie wie folgt vor: ① 1. Setzten Sie die Zahnscheibe auf. ② 2. Schrauben Sie den Erdungsbolzen mit einem maximalen Drehmoment von 2 Nm ein. Funktionserdung anschließen Einschraubbarer Erdungsbolzen Eingepresster Erdungsbolzen...

  • Seite 132: Erdung Des X-300Eec

    Anschließen 6.4 Erdung 6.4.1.2 Erdung des X-300EEC Position Beim SCALANCE X-300EEC befindet sich der Erdungsbolzen auf der Geräteunterseite. Bild 6-1 Erdungsbolzen an der Gehäuseunterseite des X-300EEC Erdung anschließen ① Erdungsklemme mit Leitung ② Scheibe ③ Federring ④ Mutter Um die Erdung anzuschließen, gehen Sie wie folgt vor: ①...

  • Seite 133: 6.5 Spannungsversorgung

    Anschließen 6.5 Spannungsversorgung Spannungsversorgung 6.5.1 Spannungsversorgung DC 24 V 6.5.1.1 DC 24 V Sicherheitskleinspannung 24V-Sicherheitskleinspannung (SELV) WARNUNG Betrieb nur mit Sicherheitskleinspannung • Der IE Switch X-300 ist für den Betrieb mit Safety Extra Low Voltage (SELV) ausgelegt. Entsprechend dürfen an die Versorgungsanschlüsse nur SELV nach IEC950 / EN60950 / VDE0805 angeschlossen werden.

  • Seite 134: Anschluss Der 24V-Sicherheitskleinspannung (Selv)

    Anschließen 6.5 Spannungsversorgung Hinweis Gerätevarianten Es gibt Geräte mit einem Netzteil oder mit zwei Netzteilen. Je nach Variante kann der Datenkabelabgang auf der Vorderseite oder auf der Rückseite des Geräts sein. Anschluss der 24V-Sicherheitskleinspannung (SELV) ● Der Anschluss der Spannungsversorgung erfolgt über einen 4-poligen steckbaren Klemmenblock.

  • Seite 135: Dc 24 V - Produktgruppe X-300

    Anschließen 6.5 Spannungsversorgung 6.5.1.2 DC 24 V - Produktgruppe X-300 Tabelle 6- 2 DC 24 ... 48 V-Sicherheitskleinspannung in der Übersicht Gerät Geräteausführung 24V-Sicherheitskleinspannung (Spannungsversorgung) (SELV) redundant anschließbar X304-2FE 1 x DC 24V ● X306-1LD FE 1 x DC 24V ●...

  • Seite 136: Dc 24 V - Produktgruppe X-300Eec

    Anschließen 6.5 Spannungsversorgung 6.5.1.5 DC 24 V - Produktgruppe X-300EEC Tabelle 6- 5 DC 24 ... 48 V-Sicherheitskleinspannung in der Übersicht Gerät Geräteausführung 24V-Sicherheitskleinspannung (Spannungsversorgung) (SELV) redundant anschließbar X302-7EEC 1 x DC 24 ... 48 V ● 2 x DC 24...48V ●...

  • Seite 137: Anschluss Redundanter Spannungsversorgung

    Anschließen 6.5 Spannungsversorgung 6.5.1.8 Anschluss redundanter Spannungsversorgung Gerätevarianten mit 1 oder 2 Netzteilen Es gibt Gerätevarianten mit einem Netzteil oder mit zwei Netzteilen. Bei Gerätvarianten mit zwei Netzteilen, wird das 2. Netzteil auch als redundantes Netzteil bezeichnet. Der Anschluss erfolgt über einen 4-poligen steckbaren Klemmenblock, an den sich zwei Spannungsversorgungen anschließen lassen (redundant anschließbar).

  • Seite 138: Anschluss Redundanter Spannungsversorgung An 2 Netzteile

    Anschließen 6.5 Spannungsversorgung Anschluss redundanter Spannungsversorgung an 2 Netzteile Nutzen Sie für den Anschluss der Spannungsversorgungen die Anschlüsse L1/M1 des linken Klemmenblocks "X1" und die Anschlüsse L1/M1 des rechten Klemmenblocks "X2". An jedem Klemmenblock wird nur "L1" überwacht. Da beide Netzteile jeweils Anschlüsse für eine redundante Spannungsversorgung besitzen, können Sie jeweils 2 Spannungsversorgungen an jedes der beiden Netzteile anschließen.
  • Seite 139 Anschließen 6.5 Spannungsversorgung Bild 6-5 Zuordnung von Leuchtdiodenanzeige und den Anschlüssen für die redundante Spannungsversorgung bei Geräten mit einem Netzteil Bild 6-6 Zuordnung von Leuchtdiodenanzeige und den Anschlüssen für die redundante Spannungsversorgung bei Geräten mit zwei Netzteilen ● Wenn die Spannungsversorgung an den Anschlüssen L1/M1 ausfällt, wird dies von der Leuchtdiode L1 angezeigt.

  • Seite 140: Spannungsversorgung Ac 100

    Anschließen 6.5 Spannungsversorgung ● Wenn die Spannungsversorgung an den Anschlüssen L1/M1 ausfällt, wird dies von der Leuchtdiode L1 angezeigt. ● Wenn die Spannungsversorgung an den Anschlüssen L2/M2 ausfällt, wird dies von der Leuchtdiode L2 angezeigt. Grundsätzlich wäre es auch möglich, die Anschlüsse L1/M1 des rechten Klemmenblocks zu nutzen.

  • Seite 141: Produktgruppe Xr-300M

    Anschließen 6.5 Spannungsversorgung 6.5.2.1 100 ... 240 V - Produktgruppe XR-300M Tabelle 6- 9 AC 100 ... 240 V-Spannung in der Übersicht Gerät Geräteausführung (Spannungsversorgung) 100 ... 240 V-Spannung Redundant Einfach XR324-12M 1 x AC 100 ... 240 V ● 6.5.2.2 AC 100 ...

  • Seite 142: Montage Des Steckers Für Ac 100

    Anschließen 6.5 Spannungsversorgung 6.5.2.5 Montage des Steckers für AC 100 ... 240 V WARNUNG Lebensgefahr durch Netzspannung Bei Leitungen mit mehr als zwei Adern ist die ordnungsgemäße Funktion des Steckergehäuses nicht sichergestellt, da sich die Gehäusehälften lösen können. Außerdem können in diesem Fall nicht alle Adern im Stecker angeschlossen werden. Durch die offenen Leitungsenden entsteht eine Gefahr durch Netzspannung.

  • Seite 143: Anschließen Der Spannungsversorgung Ac 100

    Anschließen 6.5 Spannungsversorgung Führen Sie die folgenden Schritte durch, um den Stecker mit einer zweiadrigen Leitung zu verbinden: 1. Schließen Sie die Leitung an den Klemmenblock an. Entfernen Sie dabei den Kabelmantel nur so weit, wie es für das Abisolieren und Anklemmen der Einzeladern notwendig ist.

  • Seite 144: Anschließen Der Spannungsversorgung Ac 100

    Anschließen 6.5 Spannungsversorgung 6.5.2.7 Anschließen der Spannungsversorgung AC 100 ... 240 V beim X-300EEC / XR-300M Spannungsversorgung AC 100 ... 240 V / DC 60 ... 250 V Der Switch ist in folgenden Ausführungen für die Spannungsversorgung mit dem Mehrbereichsnetzteil AC 100 ... 240 V / DC 60 ... 250 V lieferbar: ●...

  • Seite 145: Anschluss An Die Spannungsversorgung

    Anschließen 6.5 Spannungsversorgung Anschluss an die Spannungsversorgung Der Anschluss erfolgt über einen (bzw. zwei) 3-polige Stecker am Klemmenblock für die Spannungsversorgung. ACHTUNG Beschädigung des Geräts durch falsche Belegung der Klemmblöcke Bei Geräten mit einer Versorgungsspannung AC 100 ... 240 V und DC 60 … 250 V sind die Klemmenblöcke für Spannungsversorgung und Meldekontakt im Gerät gesteckt und verschraubt.

  • Seite 146: Anschließen Der Spannungsversorgung Ac 100

    Anschließen 6.5 Spannungsversorgung 6.5.2.8 Anschließen der Spannungsversorgung AC 100 ... 240 V beim XR-300M PoE Anschluss an die Spannungsversorgung Die Geräte haben eine einfache Spannungsversorgung (1 x 100 ... 240 V). Der Anschluss der Spannungsversorgung erfolgt über einen 2-poligen steckbaren Klemmenblock.

  • Seite 147: Meldekontakt

    Anschließen 6.6 Meldekontakt Meldekontakt 6.6.1 Meldekontakt DC 24 V Meldekontakt anschließen Der Anschluss des Meldekontaktes erfolgt über einen 2-poligen steckbaren Klemmenblock. Der Meldekontakt darf mit maximal 100 mA belastet werden (Sicherheitskleinspannung SELV DC 12 V / DC 24 V). Tabelle 6- 16 Pin-Belegung des Meldekontakts Pin-Nummer Belegung (Beispiel) Pin 1...

  • Seite 148: Meldekontakt Ac 100

    Anschließen 6.6 Meldekontakt 6.6.2 Meldekontakt AC 100 ... 240 V / DC 60 ... 250 V (X-300EEC) WARNUNG Lebensgefahr durch Netzspannung Die gekennzeichneten Geräte haben eine Spannungsversorgung von AC 100 ... 240 V. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

  • Seite 149: Projektierung, Anzeigen Und Bedienelemente

    Projektierung, Anzeigen und Bedienelemente Vergabe Steckplatznummern VORSICHT Festlegung der Steckplatznummer Die Reihenfolge ist in aufsteigender Folge durchzuführen. Versehen Sie dazu die vorgesehen Aussparung auf dem Gehäuse mit einer Steckplatznummer, beginnend z.B. bei den festen Ports, anschließend die modularen Ports (bestückt mit Medienmodulen MM900). Zählen Sie dabei Blindabdeckungen bzw. nicht belegte Steckplätzen mit.

  • Seite 150: Teilnehmerlokalisierung (Show Location)

    Projektierung, Anzeigen und Bedienelemente 7.2 Teilnehmerlokalisierung (Show location) Teilnehmerlokalisierung (Show location) Ortsbestimmung eines IE Switches X-300 Um einen IE Switch X-300 vor Ort eindeutig zu identifizieren, können Sie diesen Teilnehmer von einem Programmiergerät aus über das Netz anwählen und blinken lassen (Show location).

  • Seite 151: Pinbelegung

    Projektierung, Anzeigen und Bedienelemente 7.4 Der Taster SET/SELECT Pinbelegung Die folgende Tabelle zeigt die Pinbelegung des RJ11-Steckers und der SUB-D-Buchse: Bild 7-2 RJ11-Buchse (schematisch) RJ11-Stecker SUB-D-Buchse 9-polig Belegung Belegung n. c. n. c. n. c. RD (Receive Data) TD (Transmit Data) TD (Transmit Data) SG (Signal Ground) n.

  • Seite 152: Umschalten Des Anzeigemodus

    Projektierung, Anzeigen und Bedienelemente 7.4 Der Taster SET/SELECT Umschalten des Anzeigemodus Durch kurzes Drücken wechseln Sie den Anzeigemodus der Leuchtdiodenanzeige. Detailinformationen zu diesem Thema finden Sie im Kapitel "Leuchtdiodenanzeige". Zurücksetzen des Geräts auf werksseitige Voreinstellungen Durch das Zurücksetzen werden alle von Ihnen vorgenommenen Änderungen durch werksseitige Voreinstellungen überschrieben.

  • Seite 153: Leuchtdiodenanzeige

    Projektierung, Anzeigen und Bedienelemente 7.5 Leuchtdiodenanzeige Leuchtdiodenanzeige Die Leuchtdiode "RM" für die Funktion "Redundanzmanager" Die LED "RM" zeigt an, ob das Gerät die Funktion eines Redundanzmanagers erfüllt und ob der Ring fehlerfrei arbeitet. LED-Farbe LED-Status Bedeutung Das Gerät arbeitet nicht in der Rolle "Redundanzmanager". grün Das Gerät erfüllt die Funktion eines Redundanzmanagers.

  • Seite 154: Wahl Des Anzeigemodus

    Projektierung, Anzeigen und Bedienelemente 7.5 Leuchtdiodenanzeige Die Leuchtdiode "DM" für den Anzeigemodus Die Leuchtdiode "DM" (Display Mode) gibt an, welcher der vier Anzeigemodi A, B, C oder D gerade eingeschaltet ist. Die Bedeutung der Leuchtdioden L1, L2 und P1, P2, ... ist vom Anzeigemodus abhängig.
  • Seite 155 Projektierung, Anzeigen und Bedienelemente 7.5 Leuchtdiodenanzeige Bedeutung im Anzeigemodus D Farbe Status Bedeutung L1 / L2 Versorgungsspannung L1 / L2 wird nicht überwacht. Fällt L1 / L2 unter 17 V * , dann spricht der Meldekontakt nicht an. grün Versorgungsspannung L1 / L2 wird überwacht. Fällt L1 / L2 unter 17 V * , dann spricht der Meldekontakt an.
  • Seite 156 Projektierung, Anzeigen und Bedienelemente 7.5 Leuchtdiodenanzeige LED-Farbe LED-Status Bedeutung blinkt 3x pro Sekunde Link vorhanden und Port ist per Management ausge- schaltet. In diesem Zustand werden über den Port keine Daten gesendet oder empfangen. blinkt 4x pro Sekunde Port vorhanden und im Zustand "monitor port". In diesem Zustand wird der Datenverkehr eines anderen Ports auf diesen Port gespiegelt.

  • Seite 157: Technische Daten

    Technische Daten Übersicht Betriebstemperaturen SCALANCE X-300 Betriebstemperatur abhängig von den verwendeten Medienmodulen Die Angaben gelten für Medienmodule mit Erzeugnis-Stand 2 (ES2): Einbaulage Ohne Medien- MM992-2CUC MM991-2LH+ (SC) Medienmodul Medienmodul modul MM992-2CU MM992-2LH MM992-2SFP MM992-2SFP MM991-2 MM992-2LH+ mit Steck- mit Steck- MM991-2LD MM992-2ELH transceiver...
  • Seite 158 Technische Daten 8.1 Übersicht Betriebstemperaturen SCALANCE X-300 Einbaulage Ohne Medien- MM992-2CUC MM991-2LH+ (SC) Medienmodul Medienmodul modul MM992-2CU MM992-2LH MM992-2SFP MM992-2SFP MM991-2 MM992-2LH+ mit Steck- mit Steck- MM991-2LD MM992-2ELH transceiver transceiver MM991-2 (SC) SFP991-1 SFP991-1LH+ MM991-2LD (SC) SFP991-1LD SFP992-1LH MM992-2 SFP992-1 SFP992-1+ MM992-2LD SFP992-1LD...

  • Seite 159: Technische Daten X-300

    Technische Daten 8.2 Technische Daten X-300 Technische Daten X-300 Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.2.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 1 Konstruktiver Aufbau Gerätevariante Maße (B x H x T)

  • Seite 160: Anschlüsse Und Elektrische Daten

    Technische Daten 8.2 Technische Daten X-300 Tabelle 8- 3 Zulässige Umgebungsbedingungen Gerätevariante Lager- Betriebstemperatur Max. relative Max. Umgebungs- /Transporttemperatur Feuchte im Betrieb temperatur bei Betriebs- bei 25 °C höhe X304-2FE, -40 °C ... +70 °C Ab Hardware- <= 95 % (nicht Max.
  • Seite 161 Technische Daten 8.2 Technische Daten X-300 Gerätevariante Elektrisch Optisch über Twisted Pair über Lichtwellenleiter X308-2LH 7 x RJ45-Buchsen mit MDI-X-Belegung 2 x SC Duplex-Buchsen 10/100 Mbit/s (Halb-/Vollduplex) (1000 Mbit/s, Vollduplex nach 1000BaseLX) 1xRJ45-Buchsen mit MDI-X-Belegung 10/100/1000 Mbit/s (Halb-/Vollduplex) X308-2LH+ 7 x RJ45-Buchsen mit MDI-X-Belegung 2 x SC Duplex-Buchsen 10/100 Mbit/s (Halb-/Vollduplex) (1000 Mbit/s, Vollduplex nach...
  • Seite 162 Technische Daten 8.2 Technische Daten X-300 Tabelle 8- 7 Elektrische Daten: Meldekontakt Spannung über Meldekontakt DC 24 V Schaltvermögen (ohmische Last) max. 100 mA Widerstand zwischen F1-F2 < 8 Ω Tabelle 8- 8 Steckbarer Klemmblock für Anschlüsse von Spannungsversorgung und Meldekontakt Spannungsversorgung 1 x 4-polig Meldekontakt...

  • Seite 163: Leitungslängen

    Technische Daten 8.2 Technische Daten X-300 Hinweis 2 optische Schnittstellen-Transceiver möglich (X320-3LD FE) Außerdem ist das Gerät mit 2 optischen Schnittstellen-Transceiver ausgestattet. Fast Ethernet, Long Distance-Schnittstelle • Fast Ethernet, Multimode-Schnittstelle • Daher ergibt sich in den Technischen Daten eine Zweiteilung der Elektrischen Daten: Transmitter-Output optical und Receiver-Input.
  • Seite 164 Technische Daten 8.2 Technische Daten X-300 Tabelle 8- 12 Zulässige Leitungslängen (Lichtwellenleiter - Fast Ethernet) Gerätevariante Typ Lichtwellenleiter Zulässige Leitungslänge Dämpfung X304-2FE, 50/125 μm 0 ... 5 km ≤1 dB/km bei 1310 nm; 1200 MHz×km; maximale X320-1 FE Multimode Faser Einfügedämpfung 0,5 dB;...

  • Seite 165: Weitere Eigenschaften

    Technische Daten 8.2 Technische Daten X-300 8.2.4 Weitere Eigenschaften Tabelle 8- 14 Switching-Eigenschaften Max. Anzahl lernbarer Adressen 8000 Aging time 30 sek Switching-Verfahren Store and forward Latency 5 μs Tabelle 8- 15 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms Tabelle 8- 16 Mean time between failure (MTBF)
  • Seite 166 Technische Daten 8.2 Technische Daten X-300 Tabelle 8- 17 Full Wire Speed Switching Anzahl der Frames pro Sekunde Bei einer Frame-Länge von Bei 100 Mbit/s Bei 1000 Mbit/s 148810 1488095 64 Byte 84459 844595 128 Byte 45290 452899 256 Byte 23496 234962 512 Byte...

  • Seite 167: Technische Daten X-300M

    Technische Daten 8.3 Technische Daten X-300M Technische Daten X-300M Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.3.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 18 Konstruktiver Aufbau Maße (B x H x T) 120 ×...
  • Seite 168 Technische Daten 8.3 Technische Daten X-300M Tabelle 8- 21 Betriebstemperatur abhängig von den verwendeten Medienmodulen Medienmodul Einbaulage Betriebstemperatur Ohne Medienmodul Waagerecht -40 °C ... +70 °C Senkrecht -40 °C ... +50 °C MM992-2CUC Waagerecht -40 °C ... +70 °C MM992-2CUC (C) Senkrecht -40 °C ...

  • Seite 169: Anschlüsse Und Elektrische Daten

    Technische Daten 8.3 Technische Daten X-300M 8.3.2 Anschlüsse und Elektrische Daten Tabelle 8- 22 Anschlüsse für Endgeräte oder Netzkomponenten Anzahl max. 8 Ports Elektrisch (über Twisted Pair) 4 x RJ45-Buchsen mit MDI-X-Belegung 10/100/1000 Mbit/s (Halb-/Vollduplex) Medienmodulsteckplätze 4 x modular (2 Ports pro Steckplatz) Transmitter-Output (optical) und Receiver-Input Die Werte sind entsprechend den eingesetzten zugelassenen Medienmodule MM900 und Steck-...

  • Seite 170: Leitungslängen

    Technische Daten 8.3 Technische Daten X-300M Tabelle 8- 26 Elektrische Daten: Meldekontakt Geräteausführung Spannung über Melde- Schaltvermögen (ohmi- Widerstand zwi- kontakt sche Last) schen F1-F2 (Spannungsversorgung) DC 12 V DC 12 V / DC 24 V Max. 100 mA < 8 Ω DC 24 V DC 24 V Max.

  • Seite 171: Weitere Eigenschaften

    Technische Daten 8.3 Technische Daten X-300M 8.3.4 Weitere Eigenschaften Tabelle 8- 30 Switching-Eigenschaften Max. Anzahl lernbarer Adressen 8000 Aging time 30 sek Switching-Verfahren Store and forward Latency 5 μs Tabelle 8- 31 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms Mean time between failure (MTBF)
  • Seite 172 Technische Daten 8.3 Technische Daten X-300M Hinweis Die IE Switches X-300 unterstützen an allen Ports "Full Wire Speed Switching" nach IEEE 802.3. Dementsprechend hängt die Anzahl der Pakete von der Paketlänge ab. Hinweis Für IE Switches X-300 gilt: Die Anzahl der in Linie geschalteten IE Switches X-300 beeinflusst die Telegrammdurchlaufzeit.

  • Seite 173: Technische Daten Xr-300M

    Technische Daten 8.4 Technische Daten XR-300M Technische Daten XR-300M Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.4.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 33 Konstruktiver Aufbau Geräteausführung Maße (B x H x T)
  • Seite 174 Technische Daten 8.4 Technische Daten XR-300M Tabelle 8- 35 Zulässige Umgebungsbedingungen Lager-/Transporttemperatur -40 °C ... +85 °C Max. relative Feuchte im Betrieb bei 25 °C <= 95 % (nicht kondensierend) Max. Umgebungstemperatur bei Betriebshöhe Ab 2000 m: -5 °C von der max. Betriebstemperatur Ab 3000 m: -10 °C von der max.

  • Seite 175: Anschlüsse Und Elektrische Daten

    Technische Daten 8.4 Technische Daten XR-300M Medienmodul Einbaulage Betriebstemperatur MM991-2P Maximal 6 Module in den Slots 7 und 12: Der Slot über einem MM991-2P darf wie folgt genutzt werden: Ohne Medienmodul: - 25 °C ... + 50 °C • Mit Medienmodul MM992-2CUC oder MM992- •...
  • Seite 176 Technische Daten 8.4 Technische Daten XR-300M Tabelle 8- 39 Elektrische Daten: Stromaufnahme und Verlustwirkleistung Geräteausführung Stromaufnahme Verlustwirkleistung (Spannungsversorgung) 2 x DC 24 V 1,8 A 44 W 1 x AC 100 ... 240 V 0,8 ... 0,45 A 50 W Tabelle 8- 40 Elektrische Daten: Überstromschutz Geräteausführung Überstromschutz der Spannungsversorgung...

  • Seite 177: Leitungslängen

    Technische Daten 8.4 Technische Daten XR-300M 8.4.3 Leitungslängen Tabelle 8- 43 Zulässige Leitungslängen (Kupferleitung - Fast Ethernet) Leitungstyp Zusatz (Plug, Outlet, TP Cord) Zulässige Leitungslänge IE TP Torsion Cable mit IE FC Outlet RJ45 0 ... 45 m + 10 m TP Cord + 10 m TP Cord mit IE FC RJ45 Plug 180 0 ...

  • Seite 178: Blocking-Architektur

    Technische Daten 8.4 Technische Daten XR-300M 8.4.4 Blocking-Architektur Block-Architektur bei SCALANCE XR-300-Geräten Der XR324-12M und der XR324-4M wickeln den Ethernet-Telegrammverkehr der 24 Ports mit Hilfe von drei Switch-Blöcken ab. ● Die drei Switch-Blöcke sind in Reihe geschaltet (Block 1 über Block 2 zu Block 3). ●...

  • Seite 179: Weitere Eigenschaften

    Technische Daten 8.4 Technische Daten XR-300M 8.4.5 Weitere Eigenschaften Tabelle 8- 45 Switching-Eigenschaften Max. Anzahl lernbarer Adressen 8000 Aging time 30 sek Switching-Verfahren Store and forward Latency 5 μs Tabelle 8- 46 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms Mean time between failure (MTBF)
  • Seite 180 Technische Daten 8.4 Technische Daten XR-300M Hinweis Für IE Switches X-300 gilt: Die Anzahl der in Linie geschalteten IE Switches X-300 beeinflusst die Telegrammdurchlaufzeit. Beim Durchlauf eines Telegramms durch den Switch wird dieses durch die Store&Forward Funktion des IE Switch X-300 um folgende Werte verzögert: •...

  • Seite 181: Technische Daten X-300Eec

    Technische Daten 8.5 Technische Daten X-300EEC Technische Daten X-300EEC Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.5.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 48 Konstruktiver Aufbau Geräteausführung Maße (B x H x T)

  • Seite 182: Technische Daten

    Technische Daten 8.5 Technische Daten X-300EEC Tabelle 8- 50 Zulässige Umgebungsbedingungen Lager- Betriebstemperatur Max. relative Feuch- Max. Umgebungs- /Transporttemperatur te im Betrieb bei 25 temperatur bei Betriebs- °C höhe -40 °C ... +70 °C -40 °C ... +70 °C <= 95 % (nicht kon- Max.

  • Seite 183: Anschlüsse Und Elektrische Daten

    Technische Daten 8.5 Technische Daten X-300EEC 8.5.2 Anschlüsse und Elektrische Daten Tabelle 8- 52 Anschlüsse für Endgeräte oder Netzkomponenten Gerätevariante Elektrisch Optisch über Twisted Pair über Lichtwellenleiter X302-7EEC 2 x RJ45-Buchsen mit MDI-X-Belegung 7 x LC-Buchsen Multimode (alle Varianten) 10/100/1000 Mbit/s (Halb-/Vollduplex) (100 Mbit/s, Vollduplex) X307-2EEC 7 x RJ45-Buchsen mit MDI-X-Belegung...
  • Seite 184 Technische Daten 8.5 Technische Daten X-300EEC Tabelle 8- 55 Elektrische Daten: Überstromschutz Geräteausführung Überstromschutz der Spannungsversorgung Nicht austauschbare Schmelzsicherung (Spannungsversorgung) 1 Netzteil DC 24 ... 48 V 1 x T4A / 125 V 2 Netzteile DC 24 ... 48 V 2 x T4A / 125 V 1 Netzteil AC 100 ...

  • Seite 185: Leitungslängen

    Technische Daten 8.5 Technische Daten X-300EEC 8.5.3 Leitungslängen Tabelle 8- 60 Zulässige Leitungslängen (Kupferleitung - Fast Ethernet) Leitungstyp Zusatz (Plug, Outlet, TP Cord) Zulässige Leitungslänge IE TP Torsion Cable mit IE FC Outlet RJ45 0 ... 45 m + 10 m TP Cord + 10 m TP Cord mit IE FC RJ45 Plug 180 0 ...
  • Seite 186 Technische Daten 8.5 Technische Daten X-300EEC Tabelle 8- 64 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms Tabelle 8- 65 Mean time between failure (MTBF) Gerätevariante Geräteausführung MTBF X302-7EEC 1 x Netzteil DC 24 V 27 Jahre 2 x Netzteil DC 24 V 19 Jahre...
  • Seite 187 Technische Daten 8.5 Technische Daten X-300EEC Hinweis Für IE Switches X-300 gilt: Die Anzahl der in Linie geschalteten IE Switches X-300 beeinflusst die Telegrammdurchlaufzeit. Beim Durchlauf eines Telegramms durch den Switch wird dieses durch die Store&Forward Funktion des IE Switch X-300 um folgende Werte verzögert: •...

  • Seite 188: Technische Daten Xr-300M Eec

    Technische Daten 8.6 Technische Daten XR-300M EEC Technische Daten XR-300M EEC Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.6.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 67 Konstruktiver Aufbau...
  • Seite 189 Technische Daten 8.6 Technische Daten XR-300M EEC Tabelle 8- 70 Betriebstemperatur abhängig von den verwendeten Medienmodulen Medienmodul Einbaulage Betriebstemperatur Ohne Medienmodul Waagerecht -40 °C ... +70 °C Senkrecht -40 °C ... +50 °C MM992-2CUC Waagerecht -40 °C ... +70 °C MM992-2CUC (C) Senkrecht -40 °C ...

  • Seite 190: Anschlüsse Und Elektrische Daten

    Technische Daten 8.6 Technische Daten XR-300M EEC 8.6.2 Anschlüsse und Elektrische Daten Tabelle 8- 71 Anschlüsse für Endgeräte oder Netzkomponenten Anzahl max. 24 Ports Elektrisch 16 x RJ45-Buchsen 10/100/1000 Mbit/s Medienmodulsteckplätze 4 x modular (2 Ports pro Steckplatz) 12 x modular (2 Ports pro Steckplatz) Transmitter-Output (optical) Die Werte entsprechen den eingesetzten zugelassenen Medienmodule...
  • Seite 191 Technische Daten 8.6 Technische Daten XR-300M EEC Tabelle 8- 74 Elektrische Daten: Überstromschutz Geräteausführung Überstromschutz der Spannungsversorgung Nicht austauschbare Schmelzsicherung (Spannungsversorgung) 1 x DC 24 ... 48 V 1 x T2H / 250 V 2 x DC 24 ... 48 V 2 x T2H / 250 V 1 x AC 100 ...

  • Seite 192: Leitungslängen

    Technische Daten 8.6 Technische Daten XR-300M EEC 8.6.3 Leitungslängen Tabelle 8- 78 Zulässige Leitungslängen (Kupferleitung - Fast Ethernet) Leitungstyp Zusatz (Plug, Outlet, TP Cord) Zulässige Leitungslänge IE TP Torsion Cable mit IE FC Outlet RJ45 0 ... 45 m + 10 m TP Cord + 10 m TP Cord mit IE FC RJ45 Plug 180 0 ...

  • Seite 193: Blocking-Architektur

    Technische Daten 8.6 Technische Daten XR-300M EEC 8.6.4 Blocking-Architektur Block-Architektur bei SCALANCE XR-300-Geräten Der XR324-12M und der XR324-4M wickeln den Ethernet-Telegrammverkehr der 24 Ports mit Hilfe von drei Switch-Blöcken ab. ● Die drei Switch-Blöcke sind in Reihe geschaltet (Block 1 über Block 2 zu Block 3). ●...

  • Seite 194: Weitere Eigenschaften

    Technische Daten 8.6 Technische Daten XR-300M EEC 8.6.5 Weitere Eigenschaften Tabelle 8- 80 Switching-Eigenschaften Max. Anzahl lernbarer Adressen 8000 Aging time 30 sek Switching-Verfahren Store and forward Latency 5 μs Tabelle 8- 81 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms...
  • Seite 195 Technische Daten 8.6 Technische Daten XR-300M EEC Tabelle 8- 82 Full Wire Speed Switching Anzahl der Frames pro Sekunde Bei einer Frame-Länge von Bei 100 Mbit/s Bei 1000 Mbit/s 148810 1488095 64 Byte 84459 844595 128 Byte 45290 452899 256 Byte 23496 234962 512 Byte...

  • Seite 196: Technische Daten X-300M Poe

    Technische Daten 8.7 Technische Daten X-300M PoE Technische Daten X-300M PoE Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.7.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 83 Konstruktiver Aufbau...
  • Seite 197 Technische Daten 8.7 Technische Daten X-300M PoE Tabelle 8- 86 Betriebstemperatur abhängig von den verwendeten Medienmodulen Medienmodul Einbaulage Betriebstemperatur Ohne Medienmodul Waagerecht -40 °C ... +60 °C Senkrecht -40 °C ... +45 °C MM992-2CUC Waagerecht -40 °C ... +60 °C MM992-2CUC (C) Senkrecht -40 °C ...

  • Seite 198: Anschlüsse Und Elektrische Daten

    Technische Daten 8.7 Technische Daten X-300M PoE 8.7.2 Anschlüsse und Elektrische Daten Tabelle 8- 87 Anschlüsse für Endgeräte oder Netzkomponenten Anzahl max. 8 Ports Elektrisch 4 x RJ45-Buchsen mit MDI-X-Belegung 10/100/1000 Mbit/s (Halb-/Vollduplex) Spannungsversorgung von angeschlossenen Geräten (PDs) über Power over Ethernet (PoE) gemäß...
  • Seite 199 Technische Daten 8.7 Technische Daten X-300M PoE Tabelle 8- 92 Power over Ethernet an Port P1, P2, P3, P4 PoE-Funktion innerhalb eines Spannungsein- Entsprechend IEEE 802.3af / 802.3at (Type 1) für speisungssystems Environment A Verfahren der PoE-Spannungseinspeisung Alternative A (zur Pin-Belegung siehe nachfolgende Tabelle) Reservierte Leistung pro Port 15,4 W am Port, davon nutzbar durch den Verbraucher: 12,95 W...

  • Seite 200: Leitungslängen

    Technische Daten 8.7 Technische Daten X-300M PoE 8.7.3 Leitungslängen Tabelle 8- 95 Zulässige Leitungslängen (Kupferleitung - Fast Ethernet) Leitungstyp Zusatz (Plug, Outlet, TP Cord) Zulässige Leitungslänge IE TP Torsion Cable mit IE FC Outlet RJ45 0 ... 45 m + 10 m TP Cord + 10 m TP Cord mit IE FC RJ45 Plug 180 0 ...

  • Seite 201: Weitere Eigenschaften

    Technische Daten 8.7 Technische Daten X-300M PoE 8.7.4 Weitere Eigenschaften Tabelle 8- 97 Switching-Eigenschaften Max. Anzahl lernbarer Adressen 8000 Aging time 30 sek Switching-Verfahren Store and forward Latency 5 μs Tabelle 8- 98 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms...
  • Seite 202 Technische Daten 8.7 Technische Daten X-300M PoE Hinweis Für IE Switches X-300 gilt: Die Anzahl der in Linie geschalteten IE Switches X-300 beeinflusst die Telegrammdurchlaufzeit. Beim Durchlauf eines Telegramms durch den Switch wird dieses durch die Store&Forward Funktion des IE Switch X-300 um folgende Werte verzögert: •...

  • Seite 203: Technische Daten Xr-300M Poe

    Technische Daten 8.8 Technische Daten XR-300M PoE Technische Daten XR-300M PoE Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Gerätevariante, -ausführung oder einem Medienmodul zugeordnet sind, gelten für alle Gerätevarianten/-ausführungen der Produktgruppe. 8.8.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 100...
  • Seite 204 Technische Daten 8.8 Technische Daten XR-300M PoE Tabelle 8- 103 Betriebstemperatur abhängig von den verwendeten Medienmodulen Medienmodul Einbaulage Betriebstemperatur Ohne Medienmodul Waagerecht -40 °C ... +60 °C Senkrecht -40 °C ... +50 °C MM992-2CUC Waagerecht -40 °C ... +60 °C MM992-2CUC (C) MM992-2CU Senkrecht...

  • Seite 205: Anschlüsse Und Elektrische Daten

    Technische Daten 8.8 Technische Daten XR-300M PoE 8.8.2 Anschlüsse und Elektrische Daten Tabelle 8- 104 Anschlüsse für Endgeräte oder Netzkomponenten Anzahl max. 24 Ports Elektrisch Port 1 ... 8 8 x RJ45-Buchsen mit MDI-X-Belegung 10/100/1000 Mbit/s (Halb-/Vollduplex) Spannungsversorgung von angeschlossenen Geräten (PDs) über Power over Ethernet (PoE) gemäß...
  • Seite 206 Technische Daten 8.8 Technische Daten XR-300M PoE Tabelle 8- 107 Elektrische Daten: Überstromschutz Geräteausführung Überstromschutz der Spannungsversorgung Nicht austauschbare Schmelzsicherung (Spannungsversorgung) DC 24 V T5A / 250 V AC 100 ... 240 V T2A / 500 V Tabelle 8- 108 Elektrische Daten: Meldekontakt Spannung über Meldekontakt DC 24 V...

  • Seite 207: Leitungslängen

    Technische Daten 8.8 Technische Daten XR-300M PoE Tabelle 8- 112 Pin-Belegung der Ethernet-Ports beim SCALANCE PoE-Switch Pin-Nummer / Ader Belegung zur Datenübertragung Belegung zur Energieübertra- gung (PoE), Alternative A (MDI-X) Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8...

  • Seite 208: Blocking-Architektur

    Technische Daten 8.8 Technische Daten XR-300M PoE Hinweis Zulässige Leitungslängen (Lichtwellenleiter - Fast Ethernet oder Gigabit) Die Werte sind entsprechend den eingesetzten zugelassenen Medienmodule MM900 und Stecktransceivern SFP. 8.8.4 Blocking-Architektur Block-Architektur beim SCALANCE XR-300M PoE Der XR-300M PoE wickelt den Ethernet-Telegrammverkehr der 24 Ports mit Hilfe von drei Switch-Blöcken ab.

  • Seite 209: Weitere Eigenschaften

    Technische Daten 8.8 Technische Daten XR-300M PoE 8.8.5 Weitere Eigenschaften Tabelle 8- 115 Switching-Eigenschaften Max. Anzahl lernbarer Adressen 8000 Aging time 30 sek Switching-Verfahren Store and forward Latency 5 μs Tabelle 8- 116 Rekonfigurationszeiten bei Redundanzverfahren Redundanzverfahren Rekonfigurationszeiten 300 ms Standby Kopplung 300 ms 200 ms...
  • Seite 210 Technische Daten 8.8 Technische Daten XR-300M PoE Hinweis Für IE Switches X-300 gilt: Die Anzahl der in Linie geschalteten IE Switches X-300 beeinflusst die Telegrammdurchlaufzeit. Beim Durchlauf eines Telegramms durch den Switch wird dieses durch die Store&Forward Funktion des IE Switch X-300 um folgende Werte verzögert: •...

  • Seite 211: Technische Daten Mm900

    Technische Daten 8.9 Technische Daten MM900 Technische Daten MM900 Hinweis Gültigkeit der Technischen Daten Alle in diesem Kapitel beschriebenen Technischen Daten, die nicht konkret einer Produktvariante zugeordnet sind, gelten für das Medienmodul MM900. 8.9.1 Aufbau, Montage und Umgebungsbedingungen Tabelle 8- 118 Konstruktiver Aufbau Maße (B x H x T) 60 ×...
  • Seite 212 Technische Daten 8.9 Technische Daten MM900 Einbaulage Ohne MM992-2CUC MM991-2LH+ Medienmodul Medienmodul Medienmodul MM992-2CUC (C) (SC) MM992-2SFP MM992-2SFP MM992-2CU MM992-2LH mit Steck- mit Stecktransceiver MM992-2M12 (C) (SC) transceiver SFP991-1LH+ MM992-2VD MM992-2LH+ SFP991-1 SFP992-1+ MM991-2 (BFOC) (SC) SFP991-1LD SFP992-1LH MM991-2FM MM992- SFP992-1 SFP992-1LH+ (BFOC)

  • Seite 213: Anschlüsse Und Elektrische Daten

    Technische Daten 8.9 Technische Daten MM900 Tabelle 8- 120 Betriebstemperatur mit Medienmodul MM991-2P Betriebstemperatur X-300M - 25 °C ... + 40 °C • X-300M PoE XR-300M Der Slot über einem MM991-2P darf wie folgt genutzt werden: XR-300M PoE Ohne Medienmodul: •...
  • Seite 214 Technische Daten 8.9 Technische Daten MM900 Medienmodul Schnittstellen MM991-2P (SC RJ) 2 x 100 Mbit/s SC RJ-Ports optisch für Plastic Optical Fiber (POF) bis max. 50 m oder Polymer Cladded Fiber (PCF) bis max. 100 m MM992-2 (SC) 2 x 1000 Mbit/s, SC-Ports optisch, Multimode Lichtwellenleiter, bis max.
  • Seite 215 Technische Daten 8.9 Technische Daten MM900 Tabelle 8- 125 Elektrische Daten: Stromaufnahme und Verlustwirkleistung II MM992-2SFP mit Stromaufnahme Verlustwirkleistung SFP991-1 60 mA 1,54 W SFP991-1LD 60 mA 1,54 W SFP991-1LH+ 70 mA 1,65 W SFP992-1 60 mA 1,38 W SFP992-1+ 90 mA 1,97 W SFP992-1LD...

  • Seite 216: Leitungslängen

    Technische Daten 8.9 Technische Daten MM900 Weitere Informationen erhalten Sie in der Kompaktbetriebsanleitung "Stecktransceiver SFP/SFP+". Die Ports des MM992-2M12 (C) erfüllen nur die Anforderungen nach der Environment A (IEEE 802.3), d.h. die elektrische Isolation der Ports ist für 500 Vrms (1 Minute) ausgelegt. 8.9.3 Leitungslängen Kupferleitung...
  • Seite 217 Technische Daten 8.9 Technische Daten MM900 Tabelle 8- 128 Zulässige Leitungslängen (Kupferleitung - Gigabit-Ethernet) Medienmodul Leitung Zulässige Leitungslänge MM992-2CUC IE FC Standard Cable, 4×2, AWG24 0 ... 90 m MM992-2CUC (C) IE FC Flexible Cable, 4×2, AWG24 MM992-2CU mit IE FC RJ45 Plug 180, MM992-2M12 (C) 4×2 MM992-2VD (ohne VD)
  • Seite 218 Technische Daten 8.9 Technische Daten MM900 Medienmodul Typ Lichtwellenleiter Max. zulässige Dämpfung Leitungslänge MM991- 9/125 μm 70 km ≤0,28 dB/km bei 1550 nm; maximale Einfügedämpfung 2LH+ (SC) Singlemode Faser 0,5 dB; 26 dB max. zulässige LWL-Streckendämpfung bei 2 dB Systemreserve, minimale Streckendämpfung 3 dB MM991-2P (SC 980/1000 50 m...
  • Seite 219 Technische Daten 8.9 Technische Daten MM900 Dämpfungsglieder Transceiver der Typen LH, LH+, ELH und ELH200 sind für weite Entfernungen ausgelegt und senden daher mehr Leistung als sie empfangen können. Wenn Sie zwischen solchen Transceivern eine Verbindung mit einer kurzen Leitungslänge aufbauen, verwenden Sie Dämpfungsglieder.

  • Seite 220: Weitere Eigenschaften

    Technische Daten 8.9 Technische Daten MM900 8.9.4 Weitere Eigenschaften Tabelle 8- 132 Mean time between failure (MTBF) Geräteausführung (Spannungsversorgung) MTBF MM992-2CUC, > 250 Jahre MM992-2CUC (C), MM992-2CU, MM992-2M12 (C) MM991-2P (SC RJ) > 230 Jahre MM992-2VD > 200 Jahre MM991-2 (BFOC) >...

  • Seite 221: Technische Daten Sfp

    Technische Daten 8.10 Technische Daten SFP 8.10 Technische Daten SFP 8.10.1 Aufbau, Montage und Umgebung Tabelle 8- 133 Konstruktiver Aufbau Gerät: (Variante) Maße (B x H x T) Gewicht Schutzart IP [in g] Steck- [in mm] transceiver SFP991-1 (1x 100 Mbit/s, LC-Port 13,7 x 11,9 x 56,5 IP20 optisch, Multimode Glas,...
  • Seite 222 Technische Daten 8.10 Technische Daten SFP Gerät: (Variante) Modulare Montagemöglichkeiten: Steck- Medienmodul-Montage in Slot SFP-Montage im SFP- Medienmodul transceiver SFP992-1 (1x 1000 Mbit/s, LC-Port ● optisch, Multimode Glas, bis max. 750m) SFP992-1+ (1x 1000 Mbit/s, LC-Port ● optisch, Multimode Glas, bis max.

  • Seite 223: Anschlüsse Und Elektrische Daten

    Technische Daten 8.10 Technische Daten SFP Gerät: (Variante) Betriebs- Lager-/ Trans- Relative Feuchte Betriebshöhe bei Steck- temperatur port-temperatur bei 25°C im max. xx°C Um- transceiver Betrieb, maximal gebungs- temperatur SFP992-1LH (1x 1000 Mbit/s, LC-Port -40 °C bis +85 °C -40 °C bis +85 °C <= 95 % 2000 m bei max.
  • Seite 224 Technische Daten 8.10 Technische Daten SFP Tabelle 8- 137 Elektrische Daten: Spannungsversorgung, Stromaufnahme und Verlustwirkleistung Gerät: (Variante) Verlustwirkleistung *) Steck- transceiver SFP991-1 (1x 100 Mbit/s, LC-Port 0,36 W optisch, Multimode Glas, bis max. 3km) SFP991-1LD (1x 100 Mbit/s, LC-Port 0,39 W optisch, Singlemode Glas, bis max.
  • Seite 225 Technische Daten 8.10 Technische Daten SFP Tabelle 8- 138 Elektrische Daten: Transmitter-Output optical und Receiver-Input Gerät: (Variante) Transmitter-Output optical Receiver-Input Steck- min. max. Sensitivity min. max. Input- transceiver [dBm] Power [dBm] [dBm] [dBm] SFP991-1 (1x 100 Mbit/s, LC-Port optisch, Multimode Glas, bis max.

  • Seite 226: Leitungslängen

    Technische Daten 8.10 Technische Daten SFP 8.10.3 Leitungslängen Tabelle 8- 139 Zulässige Leitungslängen (LWL) Fast Ethernet Gerät: (Variante) Faser LWL-Leitungslängen Steck- transceiver SFP991-1 (1x 100 Mbit/s, LC-Port 50/125 μm Multimo- 0-3km optisch, Multimode Glas, bis de-Faser (1 dB/km bei 1310 nm; max.

  • Seite 227: Weitere Eigenschaften

    Technische Daten 8.10 Technische Daten SFP Gerät: (Variante) Faser LWL-Leitungslängen Steck- transceiver SFP992-LH+ (1x 1000 Mbit/s, LC-Port 9/125 μm Singlemo- *) -70km optisch, Singlemode Glas, de-Faser (0,28 dB/km bei 1550 nm; bis max. 70km) Maximale Einfügedämpfung 0,5 dB; 21 dB max. zulässige LWL-Streckendämpfung bei 2 dB Systemreserve, *) Minimale Streckendämpfung 8 dB) SFP992-1ELH...
  • Seite 228 Technische Daten 8.10 Technische Daten SFP Hinweis Die IE Switches X-300 unterstützen an allen Ports Full Wire Speed Switching nach IEEE 802.3. Die Anzahl der Pakete hängt von der Paketlänge ab, entsprechend dem IEEE802.3 Standard: Tabelle 8- 142 Full Wire Speed Switching Anzahl der Frames bei einer Frame-Länge von (in Byte): bei 100 Mbit/s...

  • Seite 229: Zulassungen, Zertifikate, Normen

    Zulassungen, Zertifikate, Normen Produktgruppe X-300 9.1.1 Zulassungen, Zertifikate X-300 Erteilte Zulassungen Hinweis Erteilte Zulassungen auf dem Typenschild des Geräts Die angegebenen Zulassungen gelten erst dann als erteilt, wenn auf dem Produkt eine entsprechende Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild.
  • Seite 230 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 231 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 232 Zulassungen, Zertifikate, Normen 9.1 Produktgruppe X-300 Das Produkt erfüllt die Anforderungen der Normen: ● Factory Mutual Approval Standard Class Number 3611 ● FM Hazardous (Classified) Location Electrical Equipment: Non Incendive / Class I / Division 2 / Groups A,B,C,D / T4 und Non Incendive / Class I / Zone 2 / Group IIC / T4 C-Tick Das Produkt erfüllt die Anforderungen der Norm AS/NZS 2064 (Class A).

  • Seite 233: Typenschild X-300

    Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: Konformitätserklärung SCALANCE X-300 (https://support.industry.siemens.com/cs/ww/de/ps/15296/cert) 1. Klicken Sie in der Navigationsleiste am oberen Rand des Fensters auf den Eintrag "SCALANCE X-300 managed" und wählen Sie aus der sich öffnenden Klappliste den Eintrag für Ihre Produktgruppe.

  • Seite 234: Übersicht Zulassungen X-300

    Zulassungen, Zertifikate, Normen 9.1 Produktgruppe X-300 Erfüllt FDA- und IEC Anforderungen X308-2LH CLASS 1 LASER Product X308-2LH+ CLASS 1 LASER Product X310 X310FE X320-1FE CLASS 1 LED Product X320-3LD FE CLASS 1 LASER Product Bild 9-2 Kennzeichnungen FDA und IEC 9.1.5 Übersicht Zulassungen X-300 Tabelle 9- 1 Übersicht Zulassungen...

  • Seite 235: Mechanische Stabilität (Im Betrieb) X-300

    Zulassungen, Zertifikate, Normen 9.2 Produktgruppe X-300M 9.1.6 Mechanische Stabilität (im Betrieb) X-300 IEC 60068-2-6 Vibration IEC 60068-2-27 Schock 5 – 9 Hz: 3,5mm 15 g , 11 ms Dauer 9 – 150 Hz: 1g 6 Schocks pro Achse 1 Oktave/min, 20 Sweeps X304-2FE ●...

  • Seite 236: Emv-Richtlinie (Elektromagnetische Verträglichkeit)

    Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 237 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 238 Zulassungen, Zertifikate, Normen 9.2 Produktgruppe X-300M Die Produkte erfüllen die Anforderungen der Normen: ● EN 60079-15 : 2010 (Electrical apparatus for potentially explosive atmospheres; Type of protection "n") ● EN 60079-0 : 2009 (Explosionsfähige Atmosphäre - Teil 0: Geräte - Allgemeine Anforderungen) IECEx Die SIMATIC NET-Produkte erfüllen die Anforderungen an den Explosionsschutz nach...

  • Seite 239: Typenschild X-300M

    Zulassungen, Zertifikate, Normen 9.2 Produktgruppe X-300M cULus-Zulassung Hazardous Location cULus Listed I. T. E. FOR HAZ. LOC. Underwriters Laboratories Inc. nach ● UL 60950-1 (Information Technology Equipment) ● ANSI/ISA 12.12.01-2007 ● CSA C22.2 No. 213-M1987 Approved for use in Cl. 1, Div. 2, GP A, B, C, D T4 Cl.

  • Seite 240: Konformitätserklärung Scalance X-300

    Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: Konformitätserklärung SCALANCE X-300 (https://support.industry.siemens.com/cs/ww/de/ps/15296/cert) 1. Klicken Sie in der Navigationsleiste am oberen Rand des Fensters auf den Eintrag "SCALANCE X-300 managed" und wählen Sie aus der sich öffnenden Klappliste den Eintrag für Ihre Produktgruppe.

  • Seite 241: Übersicht Zulassungen X-300M

    Zulassungen, Zertifikate, Normen 9.3 Produktgruppe XR-300M 9.2.5 Übersicht Zulassungen X-300M Tabelle 9- 2 Übersicht Zulassungen Gerät: (Variante) c-UL-us c-UL-us C-TICK ATEX95 SCALANCE for Hazard- Zone 2 ous Loca- tions X308-2M ● ● ● ● ● ● X308-2M TS ● ● ●...

  • Seite 242: Eg-Richtlinien

    Zulassungen, Zertifikate, Normen 9.3 Produktgruppe XR-300M EG-Richtlinien SIMATIC NET-Produkte erfüllen die Anforderungen und Schutzziele der nachfolgend aufgeführten EG-Richtlinien. EMV-Richtlinie (Elektromagnetische Verträglichkeit) Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit" für folgende Einsatzbereiche: Einsatzbereich Anforderungen an Störaussendung Störfestigkeit...
  • Seite 243 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 244 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (https://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 245 Zulassungen, Zertifikate, Normen 9.3 Produktgruppe XR-300M Die Produkte erfüllen die Anforderungen der Normen: ● IEC 60079-15 : 2010 (Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart „n“ ● IEC 60079-0 : 2011 (Explosionsfähige Atmosphäre - Teil 0: Geräte - Allgemeine Anforderungen) Hinweis Nur Varianten mit Spannungsversorgung DC 24 V erfüllen die Anforderungen dieser...

  • Seite 246: Bahn-Zulassung

    Zulassungen, Zertifikate, Normen 9.3 Produktgruppe XR-300M cULus-Zulassung Industrial Control Equipment cULus Listed IND. CONT. EQ. Underwriters Laboratories Inc. nach ● UL 508 ● CSA C22.2 No. 142-M1987 Report-Nr. E85972 Hinweis Nur Varianten mit Spannungsversorgung AC 100 ... 240 V erfüllen die Anforderungen dieser Zulassung.

  • Seite 247: Typenschild Xr-300M

    Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: Konformitätserklärung SCALANCE X-300 (https://support.industry.siemens.com/cs/ww/de/ps/15296/cert) 1. Klicken Sie in der Navigationsleiste am oberen Rand des Fensters auf den Eintrag "SCALANCE X-300 managed" und wählen Sie aus der sich öffnenden Klappliste den Eintrag für Ihre Produktgruppe.

  • Seite 248: Übersicht Zulassungen Xr-300M

    Zulassungen, Zertifikate, Normen 9.3 Produktgruppe XR-300M Bild 9-6 Kennzeichnungen FDA und IEC 9.3.5 Übersicht Zulassungen XR-300M Hinweis Die DC 24V-Varianten haben keine E1- Zulassung. Die AC 100 ... 240V-Varianten haben Zulassungen nach C-Tick und CE, werden nur nach UL508 gelistet. Sie haben keine Zulassungen nach UL hazloc, FM und ATEX. Tabelle 9- 3 Übersicht der Zulassungen Gerät Variante...

  • Seite 249: Mechanische Stabilität (Im Betrieb) Xr-300M

    Zulassungen, Zertifikate, Normen 9.4 Produktgruppe X-300EEC 9.3.6 Mechanische Stabilität (im Betrieb) XR-300M Gerät: (Variante) IEC 60068-2-6 Vibration IEC 60068-2-27 Schock IEC 60068-2-6 Vibration *) SCALANCE 10 – 58 Hz: 0,15mm 15 g , 11 ms Dauer 5 – 8,51 Hz: 7mm 58 –...
  • Seite 250 Zulassungen, Zertifikate, Normen 9.4 Produktgruppe X-300EEC Niederspannungsrichtlinie Die mit AC 100 ... 240 V versorgten Geräte erfüllen die Anforderungen an die Richtlinie 2006/95/EG "Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen" (Niederspannungsrichtlinie). Konformitätsnachweis durch Einhaltung der Norm EN 60950-1:2010. EMV-Richtlinie (Elektromagnetische Verträglichkeit) Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit"...
  • Seite 251 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 252 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (https://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 253 Zulassungen, Zertifikate, Normen 9.4 Produktgruppe X-300EEC Die Produkte erfüllen die Anforderungen der Normen: ● IEC 60079-15 : 2010 (Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart „n“ ● IEC 60079-0 : 2011 (Explosionsfähige Atmosphäre - Teil 0: Geräte - Allgemeine Anforderungen) Hinweis Nur Varianten mit Spannungsversorgung DC 24 V erfüllen die Anforderungen dieser...

  • Seite 254: Konformitätserklärung Scalance X-300

    Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: Konformitätserklärung SCALANCE X-300 (https://support.industry.siemens.com/cs/ww/de/ps/15296/cert) 1. Klicken Sie in der Navigationsleiste am oberen Rand des Fensters auf den Eintrag "SCALANCE X-300 managed" und wählen Sie aus der sich öffnenden Klappliste den Eintrag für Ihre Produktgruppe.

  • Seite 255: Übersicht Zulassungen X-300Eec

    Zulassungen, Zertifikate, Normen 9.5 Produktgruppe XR-300M EEC 9.4.3 Übersicht Zulassungen X-300EEC Tabelle 9- 4 Übersicht der Zulassungen Gerät Variante c-UL-us c-UL-us c-UL-us C-TICK ATEX95 Inf. Tech. for Hazard- Ind. Cont. Zone 2 ous Loca- tions X302- DC 24...48V ● ● ●...
  • Seite 256 Zulassungen, Zertifikate, Normen 9.5 Produktgruppe XR-300M EEC EG-Richtlinien SIMATIC NET-Produkte erfüllen die Anforderungen und Schutzziele der nachfolgend aufgeführten EG-Richtlinien. Niederspannungsrichtlinie Die mit AC 100 ... 240 V versorgten Geräte erfüllen die Anforderungen an die Richtlinie 2006/95/EG "Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen"...
  • Seite 257 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 258 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (https://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 259 Zulassungen, Zertifikate, Normen 9.5 Produktgruppe XR-300M EEC Die Produkte erfüllen die Anforderungen der Normen: ● IEC 60079-15 : 2010 (Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart „n“ ● IEC 60079-0 : 2011 (Explosionsfähige Atmosphäre - Teil 0: Geräte - Allgemeine Anforderungen) Hinweis Nur Varianten mit Spannungsversorgung DC 24 V erfüllen die Anforderungen dieser...
  • Seite 260 Zulassungen, Zertifikate, Normen 9.5 Produktgruppe XR-300M EEC cULus-Zulassung Information Technology Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach ● UL 60950-1 (Information Technology Equipment) ● CSA C22.2 No. 60950-1-03 Report-Nr. E115352 Hinweis Nur Varianten mit Spannungsversorgung DC 24 V erfüllen die Anforderungen dieser Zulassung.

  • Seite 261: Konformitätserklärung Scalance X-300

    Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: Konformitätserklärung SCALANCE X-300 (https://support.industry.siemens.com/cs/ww/de/ps/15296/cert) 1. Klicken Sie in der Navigationsleiste am oberen Rand des Fensters auf den Eintrag "SCALANCE X-300 managed" und wählen Sie aus der sich öffnenden Klappliste den Eintrag für Ihre Produktgruppe.

  • Seite 262: Zulassungen, Zertifikate, Normen

    Zulassungen, Zertifikate, Normen 9.5 Produktgruppe XR-300M EEC Gerät Variante c-UL-us c-UL-us c-UL-us C-TICK ATEX95 Inf. Tech. for Hazardous Ind. Cont. Zone 2 Locations 1 x AC 100 ... 240 V ● ● ● / DC 60 ... 250 V, Datenkabelabgang an der Vorderseite 2 x AC 100 ...

  • Seite 263: Produktgruppe X-300M Poe

    Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. Zulassungen für den Schiffbau werden nicht auf dem Typenschild des Geräts abgedruckt. Hinweis Schiffbauzulassung Schiffbauzulassungen finden Sie im Internet auf den Seiten des Siemens Industry Automation Customer Support unter folgender Beitrags-ID: 33118441 (https://support.automation.siemens.com/WW/view/de/33118441) Register "Beitragsliste" > Beitragstyp "Zertifikate"...
  • Seite 264 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 265 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (https://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 266 Zulassungen, Zertifikate, Normen 9.6 Produktgruppe X-300M PoE IECEx Die SIMATIC NET-Produkte erfüllen die Anforderungen an den Explosionsschutz nach IECEx. IECEx-Klassifikation: Ex nA IIC T4 Gc DEK 14.0025X Die Produkte erfüllen die Anforderungen der Normen: ● IEC 60079-15 : 2010 (Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart „n“...

  • Seite 267: Konformitätserklärung Scalance X-300

    ● Die Temperaturangabe "T.." bzw. die maximale Umgebungstemperatur "Ta:.." entnehmen Sie bitte dem Typenschild. Hinweis Schiffbauzulassung Schiffbauzulassungen finden Sie im Internet auf den Seiten des Siemens Industry Automation Customer Support unter folgender Beitrags-ID: 33118441 (https://support.automation.siemens.com/WW/view/de/33118441) Register "Beitragsliste" > Beitragstyp "Zertifikate"...

  • Seite 268: Mechanische Stabilität Im Betrieb X-300M Poe

    Zulassungen, Zertifikate, Normen 9.7 Produktgruppe XR-300M PoE 9.6.4 Mechanische Stabilität im Betrieb X-300M PoE Der Switch erfüllt folgende Anforderungen an die mechanische Stabilität: IEC 60068-2-6 (Vibration) ● Befestigung auf Profilschiene: 5 – 9 Hz: 3,5mm, 9 – 150 Hz: 1g, 1 Oktave/min, 20 sweeps IEC 60068-2-27 (Schock) ●...
  • Seite 269 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 270 Zulassungen, Zertifikate, Normen 9.7 Produktgruppe XR-300M PoE Maschinenrichtlinie Gemäß der EG-Maschinenrichtlinie 2006/42/EG ist das Produkt eine Komponente. Nach Maschinenrichtlinie sind wir verpflichtet darauf hinzuweisen, dass das bezeichnete Produkt ausschließlich zum Einbau in eine Maschine bestimmt ist. Bevor das Endprodukt in Betrieb genommen wird, muss sichergestellt sein, dass es mit der Richtlinie 2006/42/EG konform ist.
  • Seite 271 Zulassungen, Zertifikate, Normen 9.7 Produktgruppe XR-300M PoE cULus-Zulassung Industrial Control Equipment cULus Listed IND. CONT. EQ. Underwriters Laboratories Inc. nach ● UL 508 ● CSA C22.2 No. 142-M1987 Report-Nr. E85972 Hinweis Nur Varianten mit Spannungsversorgung AC 100 ... 240 V erfüllen die Anforderungen dieser Zulassung.

  • Seite 272: Konformitätserklärung Scalance X-300

    Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: Konformitätserklärung SCALANCE X-300 (https://support.industry.siemens.com/cs/ww/de/ps/15296/cert) 1. Klicken Sie in der Navigationsleiste am oberen Rand des Fensters auf den Eintrag "SCALANCE X-300 managed" und wählen Sie aus der sich öffnenden Klappliste den Eintrag für Ihre Produktgruppe.

  • Seite 273: Mechanische Stabilität Im Betrieb Xr-300M Poe

    Zulassungen, Zertifikate, Normen 9.7 Produktgruppe XR-300M PoE 9.7.4 Mechanische Stabilität im Betrieb XR-300M PoE Der Switch erfüllt folgende Anforderungen an die mechanische Stabilität: IEC 60068-2-6 (Vibration) ● Befestigung im Rack: (2-Punkt-Befestigung:) 10 – 58 Hz: 0,075mm, 85 – 150 Hz: 1g, 1 Oktave/min, 20 sweeps ●...

  • Seite 274: Produktgruppe Mm900

    Zulassungen, Zertifikate, Normen 9.8 Produktgruppe MM900 Produktgruppe MM900 9.8.1 Zulassungen, Zertifikate MM900 Erteilte Zulassungen Hinweis Erteilte Zulassungen auf dem Typenschild des Geräts Die angegebenen Zulassungen gelten erst dann als erteilt, wenn auf dem Produkt eine entsprechende Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild.
  • Seite 275 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.

  • Seite 276: Atex (Kema 07 Atex0145 X)

    Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 277 Zulassungen, Zertifikate, Normen 9.8 Produktgruppe MM900 IECEx Die SIMATIC NET-Produkte erfüllen die Anforderungen an den Explosionsschutz nach IECEx. IECEx-Klassifikation: Ex nA IIC T4 Gc DEK 14.0025X Die Produkte erfüllen die Anforderungen der Normen: ● IEC 60079-15 : 2010 (Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart „n“...
  • Seite 278 Zulassungen, Zertifikate, Normen 9.8 Produktgruppe MM900 cULus-Zulassung Information Technology Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach ● UL 60950-1 (Information Technology Equipment) ● CSA C22.2 No. 60950-1-03 Report-Nr. E115352 cULus-Zulassung Industrial Control Equipment cULus Listed IND. CONT. EQ. Underwriters Laboratories Inc.

  • Seite 279: Konformitätserklärung Mm900

    Stromversorgung zu verwenden. 9.8.2 Konformitätserklärung MM900 Konformitätserklärung Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Beitrags ID: 67218486 http://support.automation.siemens.com/WW/view/de/67218486 9.8.3 Übersicht Zulassungen MM900 Hinweis Die Medienmodule MM900 haben nur Zulassungen nach UL60950, C-Tick, CE, FM und ATEX.

  • Seite 280: Zulassungen, Zertifikate, Normen 9.8 Produktgruppe Mm900

    Zulassungen, Zertifikate, Normen 9.8 Produktgruppe MM900 Gerät: (Variante) c-UL-us c-UL-us C-TICK ATEX95 SCALANCE for Hazard- Zone 2 ous Loca- tions MM992-2VD (2 x 10/100/1000 Mbit/s, ● ● ● ● ● ● RJ45-Ports elektrisch mit Haltekragenn) MM992-2SFP (2x 100/1000 Mbit/s, ● ●...

  • Seite 281: Kennzeichnung Fda Und Iec Mm900

    Zulassungen, Zertifikate, Normen 9.8 Produktgruppe MM900 Die Temperaturangabe "T.." bzw. die maximale Umgebungstemperatur "Ta:.." entnehmen Sie bitte dem Typenschild. Hinweis Schiffbauzulassung Die Schiffsbauzulassung gilt für alle Medienmodule MM900. 9.8.4 Kennzeichnung FDA und IEC MM900 Folgende Medienmodule MM900 erfüllen die unten aufgeführten FDA- und IEC Anforderungen: Medienmodul Erfüllt FDA- und IEC Anforderungen...

  • Seite 282: Produktgruppe Sfp

    Zulassungen, Zertifikate, Normen 9.9 Produktgruppe SFP Produktgruppe SFP 9.9.1 Zulassungen, Zertifikate Erteilte Zulassungen Hinweis Erteilte Zulassungen auf dem Typenschild des Geräts Die angegebenen Zulassungen gelten erst dann als erteilt, wenn auf dem Produkt eine entsprechende Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild.
  • Seite 283 Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (https://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (https://support.automation.siemens.com/WW/view/de/60612658) ● Arbeiten am Gerät Zum Schutz des Geräts vor Entladung von statischer Elektrizität muss sich das Bedienpersonal vor dem Berühren des Geräts elektrostatisch entladen.
  • Seite 284 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten...
  • Seite 285 Zulassungen, Zertifikate, Normen 9.9 Produktgruppe SFP Das Produkt erfüllt die Anforderungen der Normen: ● Factory Mutual Approval Standard Class Number 3611 ● FM Hazardous (Classified) Location Electrical Equipment: Non Incendive / Class I / Division 2 / Groups A,B,C,D / T4 und Non Incendive / Class I / Zone 2 / Group IIC / T4 C-Tick Das Produkt erfüllt die Anforderungen der Norm AS/NZS 2064 (Class A).

  • Seite 286: Typenschild Sfp

    Muster-Typenschild SFP unten 9.9.3 Konformitätserklärung SFP Konformitätserklärung Die EG-Konformitätserklärung zu diesen Produkten finden Sie im Internet unter folgender Adresse: http://support.automation.siemens.com/WW/view/de/67218486 (http://support.automation.siemens.com/WW/view/de/67218486) --> Beitragsliste --> Beitragstyp "Zertifikate" --> Zertifikatsart "Konformitätserklärung" Beispiel deutsch: "EG-Konformitätserklärung SCALANCE X310", Beispiel englisch: "Declaration of Conformity SCALANCE X310".

  • Seite 287: Kennzeichnung Fda Und Iec Sfp

    Zulassungen, Zertifikate, Normen 9.9 Produktgruppe SFP 9.9.4 Kennzeichnung FDA und IEC SFP Die folgenden Geräte erfüllen die unten aufgeführten FDA- und IEC Anforderungen: Produktlinie Produkt- Gerät: (Variante) Erfüllt FDA- und IEC Anforde- gruppe rungen Stecktransceiver X-300 SFP991-1 (1x 100 Mbit/s, LC-Port optisch, ●...

  • Seite 288: Übersicht Zulassungen Sfp

    Zulassungen, Zertifikate, Normen 9.9 Produktgruppe SFP 9.9.5 Übersicht Zulassungen SFP Hinweis Die Stecktransceiver SFP haben nur Zulassungen nach UL60950, C-Tick, CE, FM und ATEX. Die weiteren Zulassungen sind Gerätezulassungen und werden für das Gerät mit den verschiedenen Komponenten durchgeführt. Tabelle 9- 9 Übersicht Zulassungen Gerät: (Variante) c-UL-us...

  • Seite 289: Mechanische Stabilität (Im Betrieb) Sfp

    Zulassungen, Zertifikate, Normen 9.9 Produktgruppe SFP Die Temperaturangabe "T…" bzw. die maximale Umgebungstemperatur "Ta:.." entnehmen Sie bitte der Tabelle Umgebungsbedingungen. Hinweis Schiffbauzulassung Die Schiffsbauzulassung gilt für alle Stecktransceiver SFP. 9.9.6 Mechanische Stabilität (im Betrieb) SFP Gerät: (Variante) IEC 60068-2-6 Vibration IEC 60068-2-27 Schock Steck- 5 –...
  • Seite 290 Zulassungen, Zertifikate, Normen 9.9 Produktgruppe SFP SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 291: Zubehör

    Zubehör 10.1 Zubehör Tabelle 10- 1 Zubehör mit Artikelnummern Produkt Artikelnummer Erhältlich für SCALANCE ... Handbuch "Industrial Ethernet TP und Fiber Optic- 6GK1970-1BA10-0AA0 Alle Switches Netze" Kabel und Zubehör IE FC Stripping Tool 6GK1901-1GA00 Für IE-Kabel IE FC Blade Cassettes 6GK1901-1GB00 Für Stripping Tool IE FC TP Standard Cable GP...
  • Seite 292 Zubehör 10.1 Zubehör Produkt Artikelnummer Erhältlich für SCALANCE ... FC BFOC Steckersatz mit Reinigungstüchern und 6GK1900-1GB00-0AC0 Staubschutzkappe, 20 Stück FC SC Steckersatz mit Reinigungstüchern und 6GK1900-1LB00-0AC0 Staubschutzkappe, 20 Stück = 10 Duplexstecker FC BFOC Coupler, 10 Einzelkupplungen 6GK1900-1GP00-0AB0 FC SC Coupler, 5 Duplexkupplungen 6GK1900-1LP00-0AB0 C-Plug C-Plug...

  • Seite 293: Maßbilder

    Maßbilder 11.1 Maßbilder X-300 Hinweis Bei den IE-Switches X-300 gibt es die Ausführungen klein, mittel und groß. Nachfolgend werden die Maßbilder dargestellt. Ausführung klein Bild 11-1 Maßbild klein (hier am Beispiel des SCALANCE X306-1LD FE) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 294 Maßbilder 11.1 Maßbilder X-300 Bild 11-2 Maßbild klein (IE Switch X-306) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 295: Ausführung Mittel

    Maßbilder 11.1 Maßbilder X-300 Ausführung mittel Bild 11-3 Maßbild mittel (hier am Beispiel des SCALANCE X308-2) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 296 Maßbilder 11.1 Maßbilder X-300 Bild 11-4 Maßbild mittel (IE Switch X-300) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 297: Ausführung Groß

    Maßbilder 11.1 Maßbilder X-300 Ausführung groß Bild 11-5 Maßbild groß Teil1 (hier am Beispiel des SCALANCE X320-3LD FE) Bild 11-6 Maßbild groß Teil2 (hier am Beispiel des SCALANCE X320-3LD FE) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 298 Maßbilder 11.1 Maßbilder X-300 Bild 11-7 Maßbild groß (IE Switch X-320) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 299: Maßbilder X-300M

    Maßbilder 11.2 Maßbilder X-300M 11.2 Maßbilder X-300M Hinweis Bei der Produktgruppe X-300M gibt es die folgenden Maßbilder. Bild 11-8 Maßbild X308-2M SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 300 Maßbilder 11.2 Maßbilder X-300M Bild 11-9 Bohrbild X308-2M SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 301: Maßbilder Xr-300M

    Maßbilder 11.3 Maßbilder XR-300M 11.3 Maßbilder XR-300M Hinweis Alle Maßangaben in den Zeichnungen sind in Millimetern. Vorderansicht Bild 11-10 Vorderansicht XR324-12M SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 302: Draufsicht

    Maßbilder 11.3 Maßbilder XR-300M Draufsicht Bild 11-11 Draufsicht XR324-12M SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 303 Maßbilder 11.3 Maßbilder XR-300M Bild 11-12 Draufsicht XR324-12M SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 304 Maßbilder 11.3 Maßbilder XR-300M Erdungsbolzen einschraubbar Erdungsbolzen eingepresst SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 305: Maßbilder X-300Eec

    Maßbilder 11.4 Maßbilder X-300EEC 11.4 Maßbilder X-300EEC Alle Maßangaben in den Zeichnungen in Millimetern. Bild 11-13 Maßbild IE Switch X302-7EEC - Ansicht SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 306 Maßbilder 11.4 Maßbilder X-300EEC Bild 11-14 Maßbild IE Switch X302-7EEC - Seitenansicht Bild 11-15 Maßbild IE Switch X302-7EEC - von oben SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 307: Maßbilder Xr-300M Eec

    Maßbilder 11.5 Maßbilder XR-300M EEC 11.5 Maßbilder XR-300M EEC Hinweis Alle Maßangaben in den Zeichnungen sind in Millimetern. Vorder- und Rückseite Bild 11-16 Gehäusefront und Gehäuserückseite SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 308 Maßbilder 11.5 Maßbilder XR-300M EEC Draufsicht Bild 11-17 Gehäuseoberseite Erdungsbolzen eingepresst (AC 100 ... 240 V / DC 60 ... 250 V) Bild 11-18 Am Beispiel eines XR324-4M EEC (2 x AC 100 ... 240 V, Kabelabgang vorne) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 309 Lassen Sie diese nach Zeichnung fertigen. Weiteres Zubehör wie z.B. Schrauben entnehmen Sie den Tabellen. Bei Fragen kontaktieren Sie unseren Customer Support. Maßzeichnungen finden Sie auch im Internet auf den Seiten des Siemens Industry Automation Customer Support unter folgender Beitrags-ID: 33118441 (https://support.automation.siemens.com/WW/view/de/33118441) →...

  • Seite 310: Montagehalter Für Wandmontage Eec

    Maßbilder 11.5 Maßbilder XR-300M EEC Montagehalter für Wandmontage EEC Bild 11-20 Wandmontage X-300EEC (Maße in mm) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 311 Maßbilder 11.5 Maßbilder XR-300M EEC Montagehalter für 19"-Rack-Montage des Switch X-300EEC Bild 11-21 Rack-Montage von zwei verbundenen X-300EEC (Ansicht von unten) Tabelle 11- 1 Legende zur Rack-Montage von zwei verbundenen X-300EEC Benötigte Menge Bezeichnung (Stück) Blech für Seitenteil Federring SN60727-4-NrSt Sechskantmutter ISO 4032-M4-8 Montagehalter Mittelteil SCALANCE X-300...
  • Seite 312 Maßbilder 11.5 Maßbilder XR-300M EEC Bild 11-22 Montagehalter Seitenteil X-300EEC (Maße in mm) Werkstoff: Blech 2.0 DIN EN10152 DC01+ZE25/25 SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 313: Siehe Auch

    Maßbilder 11.5 Maßbilder XR-300M EEC Bild 11-23 Montagehalter Mittelteil X-300EEC (Maße in mm) Werkstoff: Blech 2.0 DIN EN10152 DC01+ZE25/25 Siehe auch 19"-Rack-Montage - Produktgruppe X-300EEC (Seite 115) SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 314: Maßbilder Mm900

    Maßbilder 11.6 Maßbilder MM900 11.6 Maßbilder MM900 Hinweis Bei der Produktgruppe MM900 gibt es die folgenden Maßbilder. Bild 11-24 MM900 Maßbild 1: RJ45-Ports elektrisch mit Haltekragen Bild 11-25 MM900 Maßbild 2: RJ45-Ports elektrisch ohne Haltekragen SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 315 Maßbilder 11.6 Maßbilder MM900 Bild 11-26 MM900 Maßbild 3: BFOC-Ports Bild 11-27 MM900 Maßbild 4: SC-Ports optisch SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 316 Maßbilder 11.6 Maßbilder MM900 Bild 11-28 MM900 Maßbild 5: SFP-Medienmodul Bild 11-29 MM900 Maßbild 6: M12-Ports elektrisch Bild 11-30 MM900 Maßbild 7: SC RJ-Ports optisch SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 317: Maßbilder Sfp

    Maßbilder 11.7 Maßbilder SFP 11.7 Maßbilder SFP Hinweis Bei der Produktgruppe SFP gibt es die folgenden Maßbilder. Hinweis All dimensions are ± 0,2mm unless otherwise specified. Bild 11-31 Maßbild SFP SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 318: Maßbilder X-300M Poe

    Maßbilder 11.8 Maßbilder X-300M PoE 11.8 Maßbilder X-300M PoE Alle Maßangaben in den Zeichnungen in Millimetern. Bild 11-32 X308-2M PoE: Front-Ansicht SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 319 Maßbilder 11.8 Maßbilder X-300M PoE Bild 11-33 X308-2M PoE: Seitenansicht SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 320 Maßbilder 11.8 Maßbilder X-300M PoE Bild 11-34 X308-2M PoE: Bohrbild SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 321: Maßbilder Xr-300M Poe

    Maßbilder 11.9 Maßbilder XR-300M PoE 11.9 Maßbilder XR-300M PoE Hinweis Alle Maßangaben in den Zeichnungen sind in Millimetern. Vorderansicht Bild 11-35 XR324-4M PoE und XR324-4M PoE TS: Ansicht (Front) Seitenansicht Bild 11-36 XR324-4M PoE und XR324-4M PoE TS: Seitenansicht Rückseite Bild 11-37 XR324-4M PoE und XR324-4M PoE TS: Rückseite SCALANCE X-300...
  • Seite 322 Maßbilder 11.9 Maßbilder XR-300M PoE Draufsicht Bild 11-38 XR324-4M PoE und XR324-4M PoE TS: Draufsicht SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 323 Maßbilder 11.9 Maßbilder XR-300M PoE Erdungsbolzen einschraubbar Erdungsbolzen eingepresst SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...
  • Seite 324 Maßbilder 11.9 Maßbilder XR-300M PoE SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

  • Seite 325: A.1 Tp-Schnittstelle

    Anhang TP-Schnittstelle Steckerbelegung Beim IE Switch X-300 sind die TP-Schnittstellen als RJ45-Buchse mit MDI-X Belegung (Medium Dependent Interface–Autocrossover) einer Netzkomponente ausgeführt. Bild A-1 RJ45-Buchse Tabelle A- 1 Pinbelegung Pinnummer Belegung Fast Ethernet-Ports Belegung Gigabit Ethernet Ports bei IE-Switches X-300 (P1-P7) bei SCALANCE X310 (P8 - P10) bei SCALANCE X308-2, X308-2LD, X308-2LH, Außer:...

  • Seite 326: Autonegotiation

    Anhang A.1 TP-Schnittstelle Autonegotiation Unter Autonegotiation versteht man die automatische Erkennung der Funktionalität der Schnittstelle der Gegenseite. Mit dem Autonegotiation-Verfahren können Netzkomponenten oder Endgeräte feststellen, über welche Funktionalität die Schnittstelle der Gegenseite verfügt, so dass ein automatisches Konfigurieren unterschiedlicher Geräte möglich ist. Das Autonegotiation-Verfahren ermöglicht es zwei Komponenten, die an einem Link-Segment angeschlossen sind, untereinander Parameter auszutauschen und sich mit Hilfe dieser Parameter auf die jeweils unterstützten Eckwerte der Kommunikation einzustellen.

  • Seite 327: Das Steckersystem M12/X-Kodiert Nach Iec 61076-2-109

    Anhang A.2 Das Steckersystem M12/X-kodiert nach IEC 61076-2-109 Das Steckersystem M12/X-kodiert nach IEC 61076-2-109 Beschreibung M12-Stecker mit X-Kodierung sind auch für Übertragungsraten bis10 GBit/s (Cat6A) geeignet, weil die Schirmungen der Adernpaare bis in den Stecker geführt werden können. Ein weiterer Vorteil ist die Verfügbarkeit von Steckern in der Schutzart IP67, wodurch die entsprechend ausgerüsteten Geräte auch für widrige Umgebungsbedingungen geeignet sind (Staub, Feuchtigkeit).

  • Seite 328: Montage Des Ie Fc Rj45 Plug

    Anhang A.3 Montage des IE FC RJ45 Plug Montage des IE FC RJ45 Plug Montieren des IE FC RJ45 Plug am IE FC Standard Cable Die Hinweise zur Montage einer SIMATIC NET Industrial Ethernet FastConnect-Leitung an den industriegerechten IE FC RJ45 Plug entnehmen Sie bitte der dem IE FC RJ45 Plug beiliegenden Anweisung.

  • Seite 329: Elektrische Prüfungen (Eec-Geräte)

    Anhang A.4 Elektrische Prüfungen (EEC-Geräte) Sollte aus Platzgründen eine Entriegelung per Hand nicht möglich sein, können Sie die Entriegelung auch mit einem 2,5 mm Schraubendreher lösen. Danach können Sie den IE FC RJ45 Plug aus der Twisted Pair-Buchse ziehen. Bild A-4 Entriegelung des RJ45 Plug mit Schraubendreher (am Beispiel des IE FC RJ45 Plug 180) Elektrische Prüfungen (EEC-Geräte)

  • Seite 330: Emv-Gerechte Führung Von Elektrischer Industrial Ethernet Oder Profibus Verkabelung

    Anhang A.5 EMV-gerechte Führung von elektrischer Industrial Ethernet oder PROFIBUS Verkabelung Bestrahlung mit HF-Feld, Einzelfrequenzen IEC 60255-22-3, IEC 61000-4-3, Klasse III – amplitudenmoduliert – pulsmoduliert 10 V/m 80/160/450/900 MHz; 80 % AM; 1 kHz Schnelle transiente Störgrößen/ Burst IEC 60255-22-4 und IEC 61000-4-4 und IEEE C37.90.1 Klasse IV 4 kV Energiereiche Stoßspannungen (SURGE), IEC 61000-4-5 Installationsklasse 4, Hilfsspannung Impuls: 1,2/50 μs common mode: 4 kV;...

  • Seite 331: A.6 Potenzialausgleich

    Anhang A.6 Potenzialausgleich ● Außerhalb von Gebäuden verlegte elektrische Busleitungen müssen Sie in das Blitzschutz- und Erdungskonzept Ihrer Gesamtanlage einbeziehen! Beachten Sie hierzu die Hinweise im Anhang B "Blitz- und Überspannungsschutz von gebäudeübergreifenden Busleitungen" des SIMATIC NET PROFIBUS Netzhandbuchs. ● Bei der Verlegung der Leitungen in gegen Feuchtigkeit geschützten Kabelkanälen können alle SIMATIC NET PROFIBUS Leitungen verwendet werden.

  • Seite 332: Regeln Für Den Potenzialausgleich

    Anhang A.6 Potenzialausgleich Regeln für den Potenzialausgleich Beachten Sie die folgenden Punkte beim Potenzialausgleich: ● Die Wirksamkeit eines Potenzialausgleichs ist umso größer, je kleiner die Impedanz der Potenzialausgleichsleitung ist. ● Die Impedanz der zusätzlich verlegten Potenzialausgleichsleitung darf höchstens 10% der Schirmimpedanz der Busleitung betragen. ●...

  • Seite 333: Index

    Index Anschlussmöglichkeiten Fiber Monitoring, 86 SCALANCE 307-3LD, 52 SCALANCE 308-2LH+, 54 SCALANCE 308-2M, 61 SCALANCE X302-7, 65 GI-PCF, 219 SCALANCE X306-1LD FE, 50 Glossar, 5 SCALANCE X307-3, 51 SCALANCE X308-2, 55 SCALANCE X308-2LD, 56 SCALANCE X308-2LH, 53 SCALANCE X310, 57 Kommunikationsverfahren, 88 SCALANCE X310FE, 58 Kompakte Geräte, Fehler! Textmarke nicht definiert.
  • Seite 334 Index SIMATIC NET-Glossar, 5 Spannungsversorgung Medienmodule, 129 Redundanz, 144 Stecktransceiver, 129 Steckerbelegung IE Switch X-300, 325 Systemhandbuch, 230, 236, 243, 251, 257, 264, 269, 2 75, 283 Teilnehmerlokalisierung, 150 Übertragungsgeschwindigkeit, 87 Übertragungsverfahren, 87 Halbduplexverfahren, 88 Vollduplexverfahren, 88 SCALANCE X-300 Betriebsanleitung, 10/2017, A5E01113043-22...

Diese Anleitung auch für:

Simatic net scalance xr-300m eecSimatic net scalance xr-300mSimatic net scalance x-300eecSimatic net scalance x-300mSimatic net scalance xr-300m poeSimatic net scalance x-300m poe

Inhaltsverzeichnis
