Gerätebeschreibung
4.2 Produktgruppen
4.2.1.12

SCALANCE X320-3LD FE Produkteigenschaften

Anschlussmöglichkeiten
Der SCALANCE X320-3LD FE verfügt über folgende Möglichkeiten zum Anschluss von
Endgeräten oder weiteren Netzsegmenten:
● 20 RJ45-Buchsen
● 1 FO-Ports ( für Multimode Faser)
● 2 FO-Port (für Singlemode Faser)

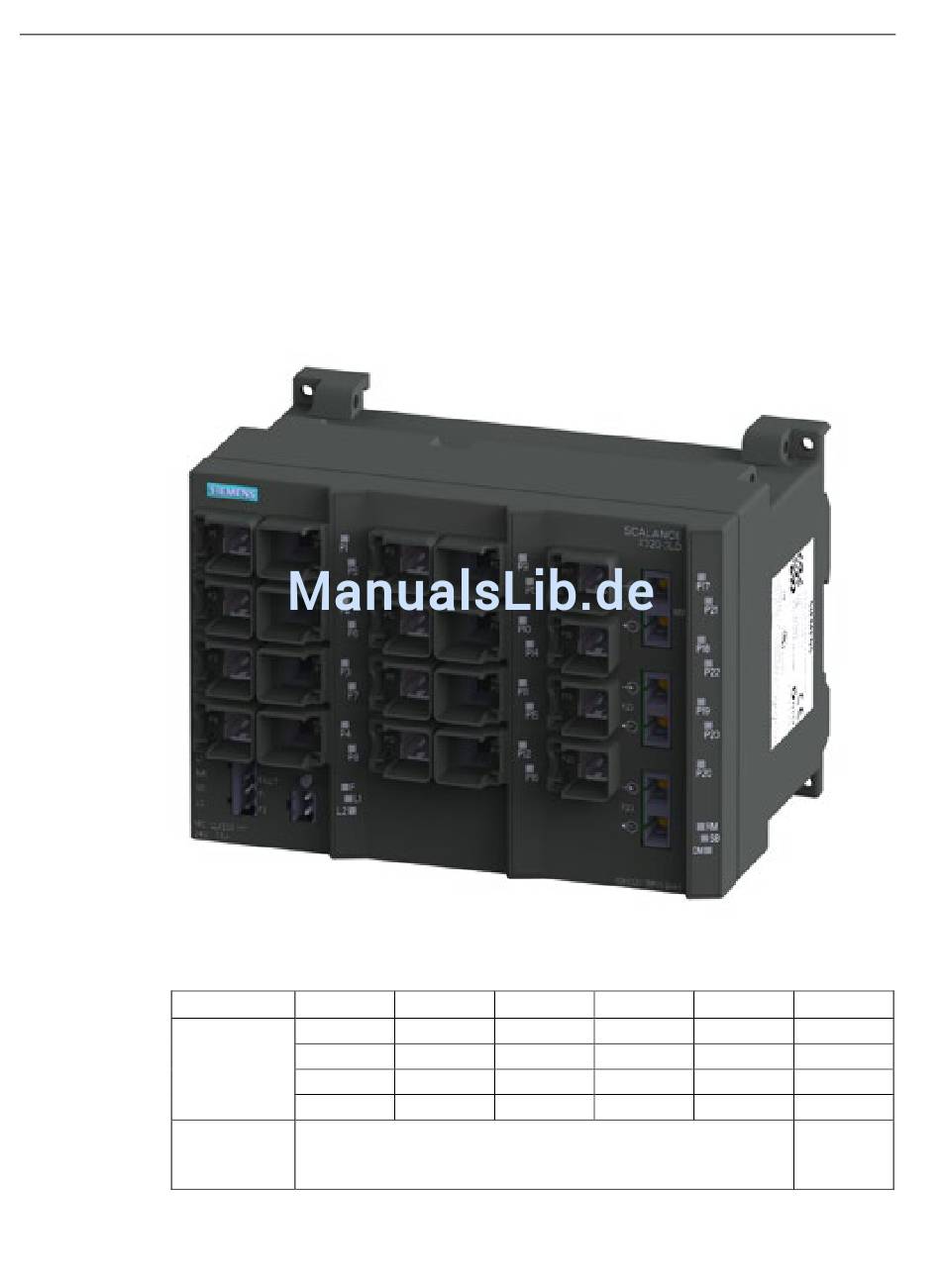

Bild 4-12
Spalte
Port-Nummer
Anschlussart
60
SCALANCE X320-3LD FE
1 2
P1 P5
P2 P6
P3 P7
P4 P8
Elektrisch: Fast Ethernet
3 4
P9 P13
P10 P14
P11 P15
P12 P16
Betriebsanleitung, 10/2017, A5E01113043-22
5 6
P17 P21
P18 P22
P19 P23
P20 -
Optisch:
Fast Ether-
net
SCALANCE X-300
