3.2 Stern-/Baumstruktur

3.2 Stern-/Baumstruktur
Funktionsbeschreibung
Mit den IE Switches X-300 sind Stern-/Baumstrukturen realisierbar. Die Kaskadiertiefe und
die Gesamtausdehnung des Netzes werden nur durch die Signallaufzeiten der
Kommunikationsverbindungen begrenzt.
Eigenschaften der Sternstruktur
Jeder IE Switch X-300 kommuniziert über ein TP- oder FO-Kabel mit einem zentralen
Switch, mit dem alle anderen Switches innerhalb der Sternstruktur ebenfalls verbunden sind.
Die Kommunikation kann über die optischen oder über die elektrischen Ports erfolgen.
Konfigurationsbeispiel
Beispielkonfigurationen elektrisch mit SCALANCE X310, SCALANCE X-200, SIMATIC S7-
300/400, SIMATIC ET 200 und Operator Panel als Endgeräte.

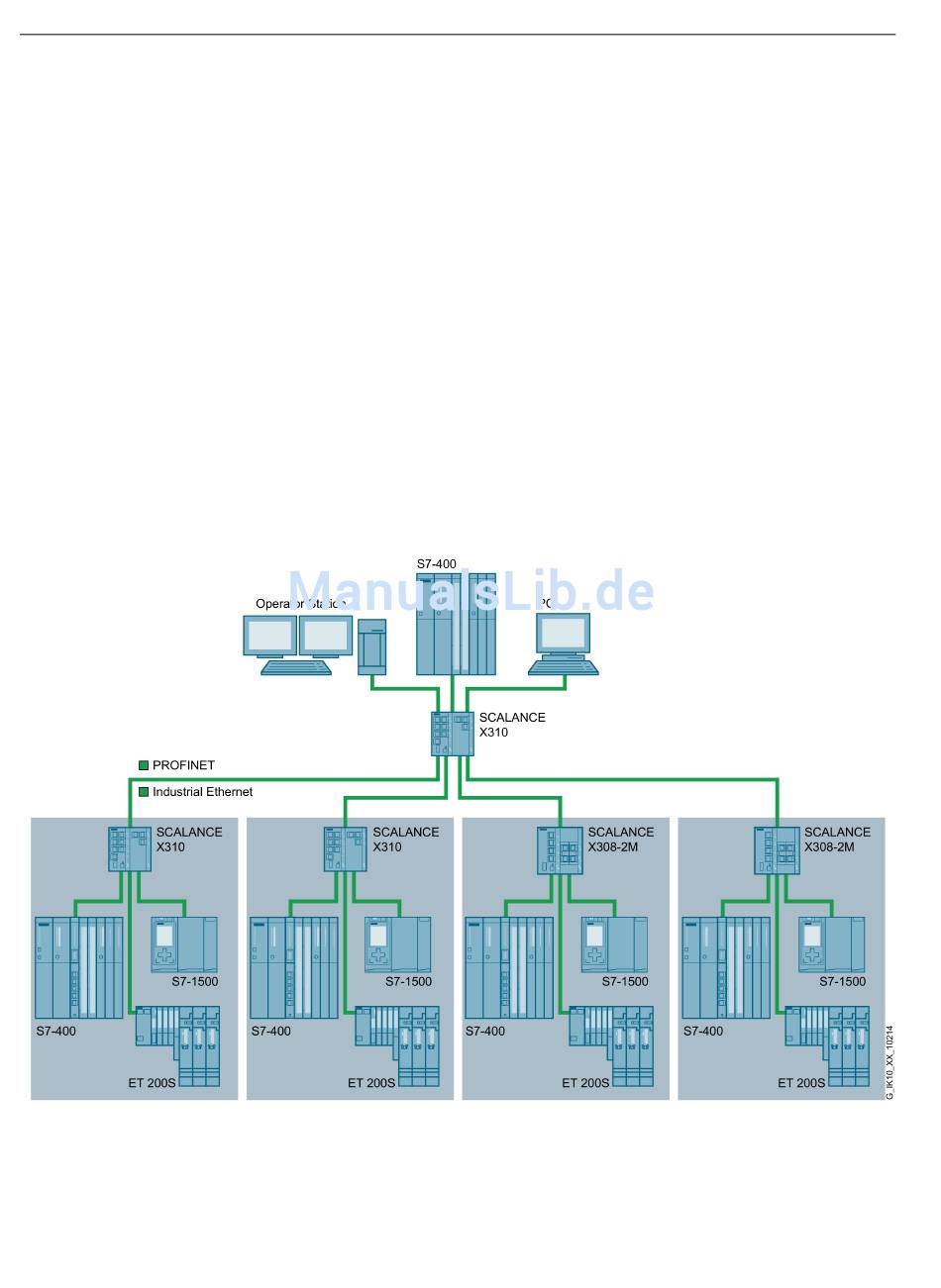

Bild 3-2 Sternstruktur (elektrisch)
