Anschließen
6.6 Meldekontakt
6.6.2 Meldekontakt AC 100 ... 240 V / DC 60 ... 250 V (X-300EEC)
Lebensgefahr durch Netzspannung
Die gekennzeichneten Geräte haben eine Spannungsversorgung von AC 100 ... 240 V.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und
Instandhaltung voraus.
Das Anschließen/Abklemmen darf nur von einer Elektrofachkraft durchgeführt werden!
Leitungen für die Stromversorgung dürfen nur in spannungslosem Zustand angeschlossen
oder abgeklemmt werden.
Meldekontakt AC 100 ... 240 V / DC 60 ... 250 V

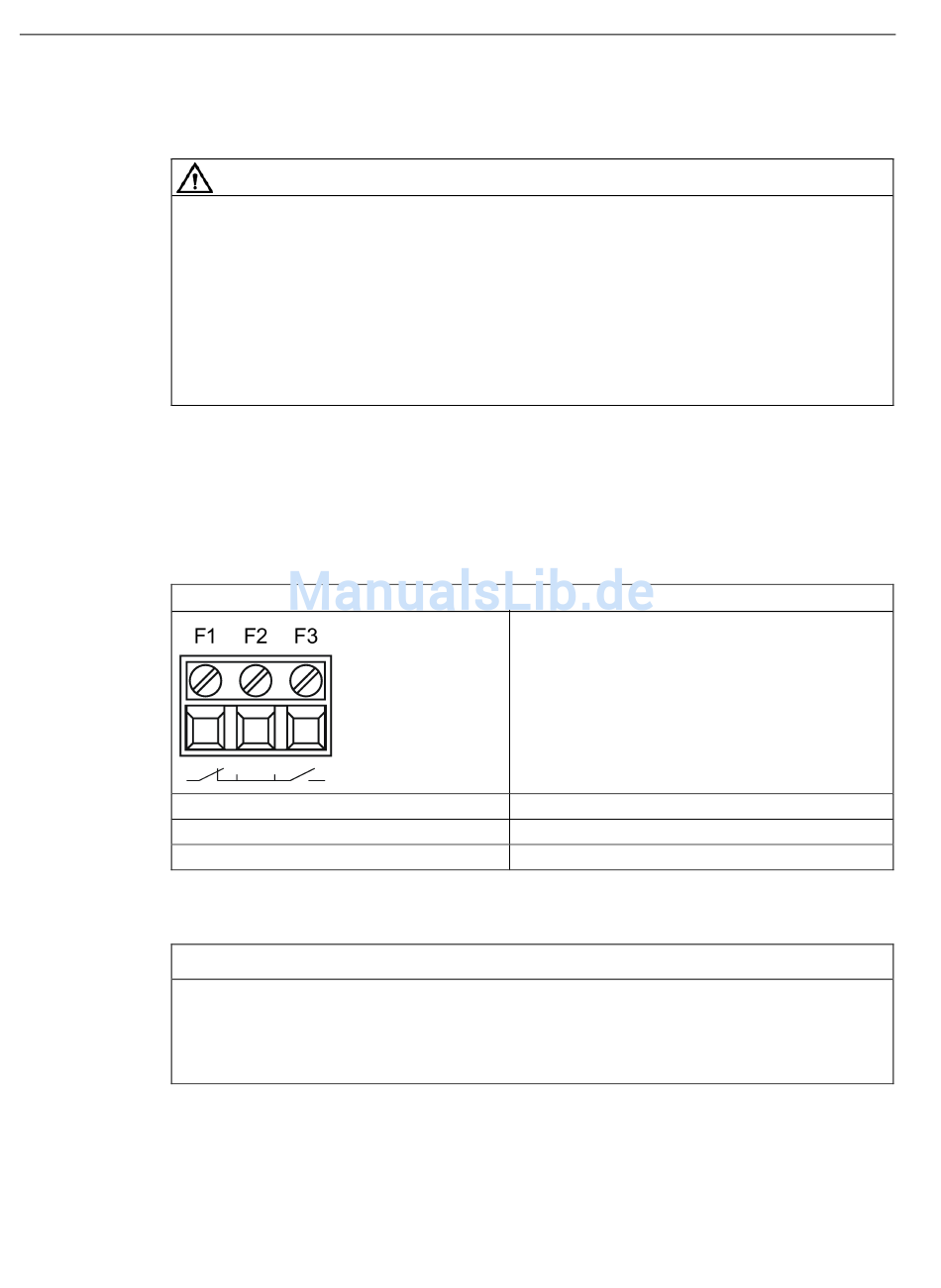

Der Anschluss des Meldekontakts erfolgt über einen 3-poligen steckbaren Klemmenblock.
Tabelle 6- 17 Pinbelegung des Meldekontakts AC 100 ... 240 V / DC 60 ... 250 V
Pinnummer
F1
F2
F3
Verwenden Sie zum Verdrahten des Meldekontakts Kupferkabel der Kategorie AWG18-8
oder Kabel mit dem Querschnitt 0,75 bis 6 mm².
ACHTUNG
Befestigung der Kabel mit gefährlicher Spannung
Achten Sie darauf, dass ein selbsttätiges Lösen der Anschlussstecker durch den Zug der
Anschlusskabel verhindert wird. Verlegen Sie die Kabel in Kabelführungen oder
Kabelkanälen und befestigen Sie die Kabel ggf. mit Kabelbindern.
148
WARNUNG
Belegung
Öffner
Wurzel
Schließer
