Blocking-Architektur
Block-Architektur bei SCALANCE XR-300-Geräten
Der XR324-12M und der XR324-4M wickeln den Ethernet-Telegrammverkehr der 24 Ports
mit Hilfe von drei Switch-Blöcken ab.
● Die drei Switch-Blöcke sind in Reihe geschaltet (Block 1 über Block 2 zu Block 3).
● "Gigabit Wire Speed" ist innerhalb eines Blocks möglich (max. 8 Ports pro Block).
● Zwischen den Blöcken steht eine Bandbreite von 1 Gigabit/s zur Verfügung, die sich alle
Ports bei blockübergreifendem Telegrammverkehr teilen müssen.
Im Betrieb mit Fast Ethernet (100Mbit/s) unterstützen die XR-Geräte "Full Wire Speed" über
alle Blöcke.

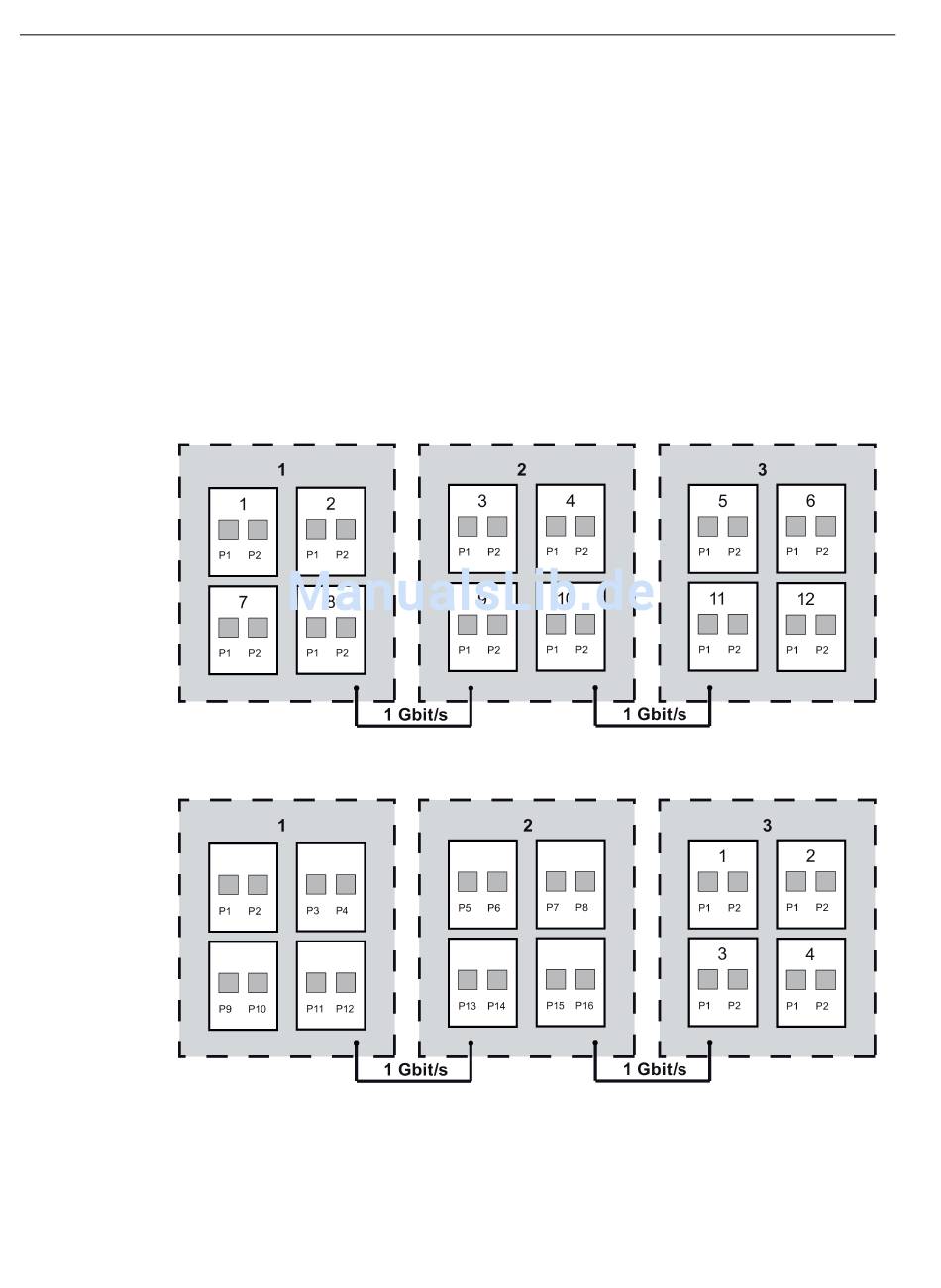

Bild 8-1
Bild 8-2
178
Block-Architektur des XR324-12M
Block-Architektur des XR324-4M
