Kapitel 2
Installieren des Geräts
• Geräte sind nach den geltenden örtlichen Vorschriften und Normen für Verdrahtungen zu
installieren.
INHALT
• Abschnitt 2.5.1, „Anschließen der Hochleistungs-Spannungsversorgung AC/DC"
• Abschnitt 2.5.2, „Anschließen der DC-Niederspannungsversorgung"
Abschnitt 2.5.1
Anschließen der Hochleistungs-Spannungsversorgung AC/DC
Gehen Sie wie folgt vor, um eine Hochleistungs-Spannungsversorgung an das Gerät anzuschließen:
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Schließen Sie keine Wechselspannungskabel an die
Reihenklemme eines 12-, 24- oder 48-V-Netzteils an. Das kann zu Schäden an der Stromversorgung
führen.
1. Schließen Sie die Reihenklemme des Netzteils an das Gerät an.

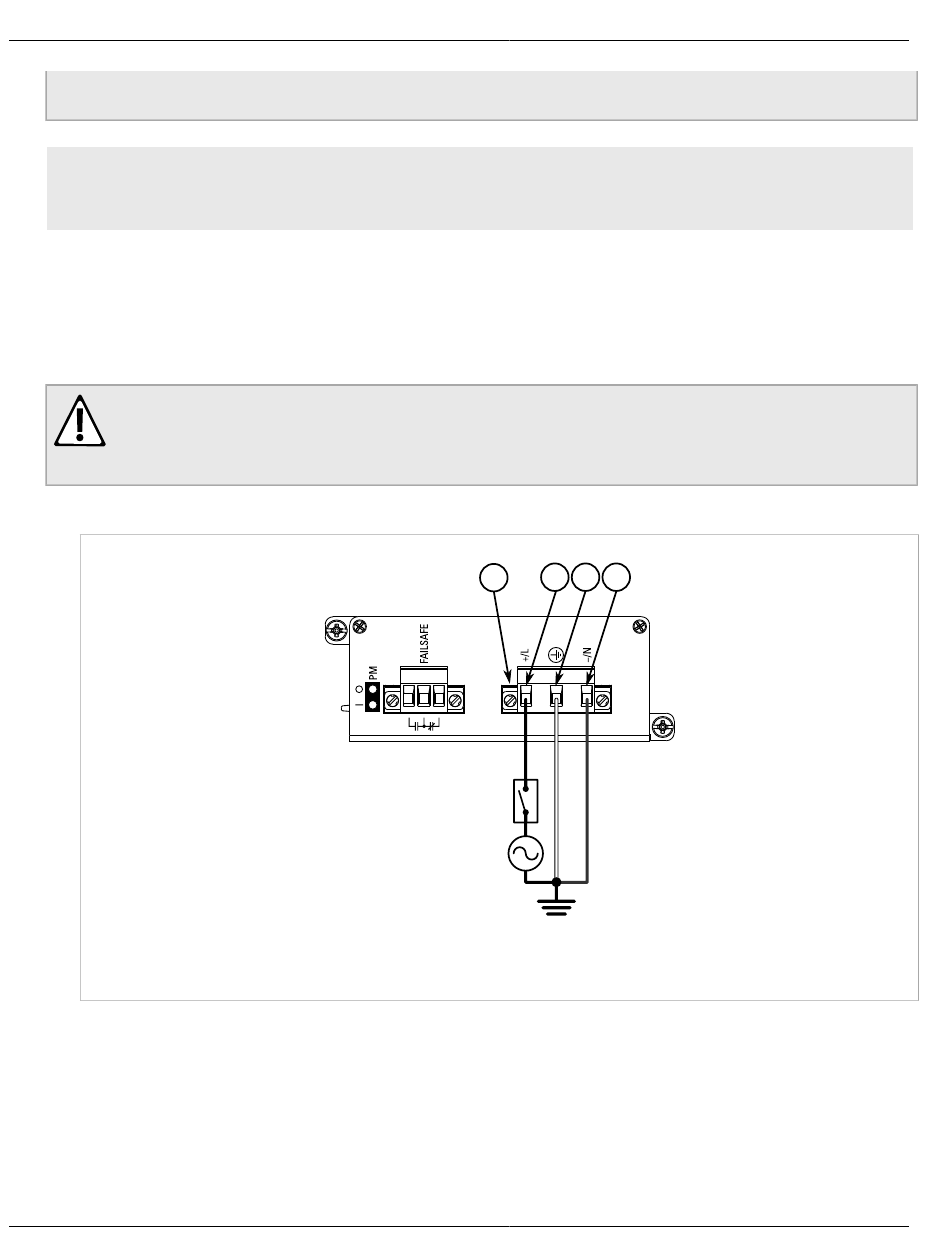

Abbildung 6: Verdrahtung von AC-Reihenklemmen – Steckbare Reihenklemme für HIP-Netzteile
1. Reihenklemme mit 3 Anschlüssen 2. Plusklemme/spannungsführend (+/L) 3. Erdungsklemme 4. Minusklemme/neutral (-/N)
2. Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme/spannungsführend (+/L) an der
Reihenklemme.
3. Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/neutral (-/N) an der
Reihenklemme.
4. Verwenden Sie ein geflochtenes Erdungsband oder einen vergleichbaren Erdungsleiter, um die
Erdungsklemme mit dem Gehäusemasseanschluss zu verbinden. Die Erdungsklemme wird als Erdungsleiter
für die Überspannungsschutzschaltung im Gerät verwendet.
14
1 2 3 4
