Montage

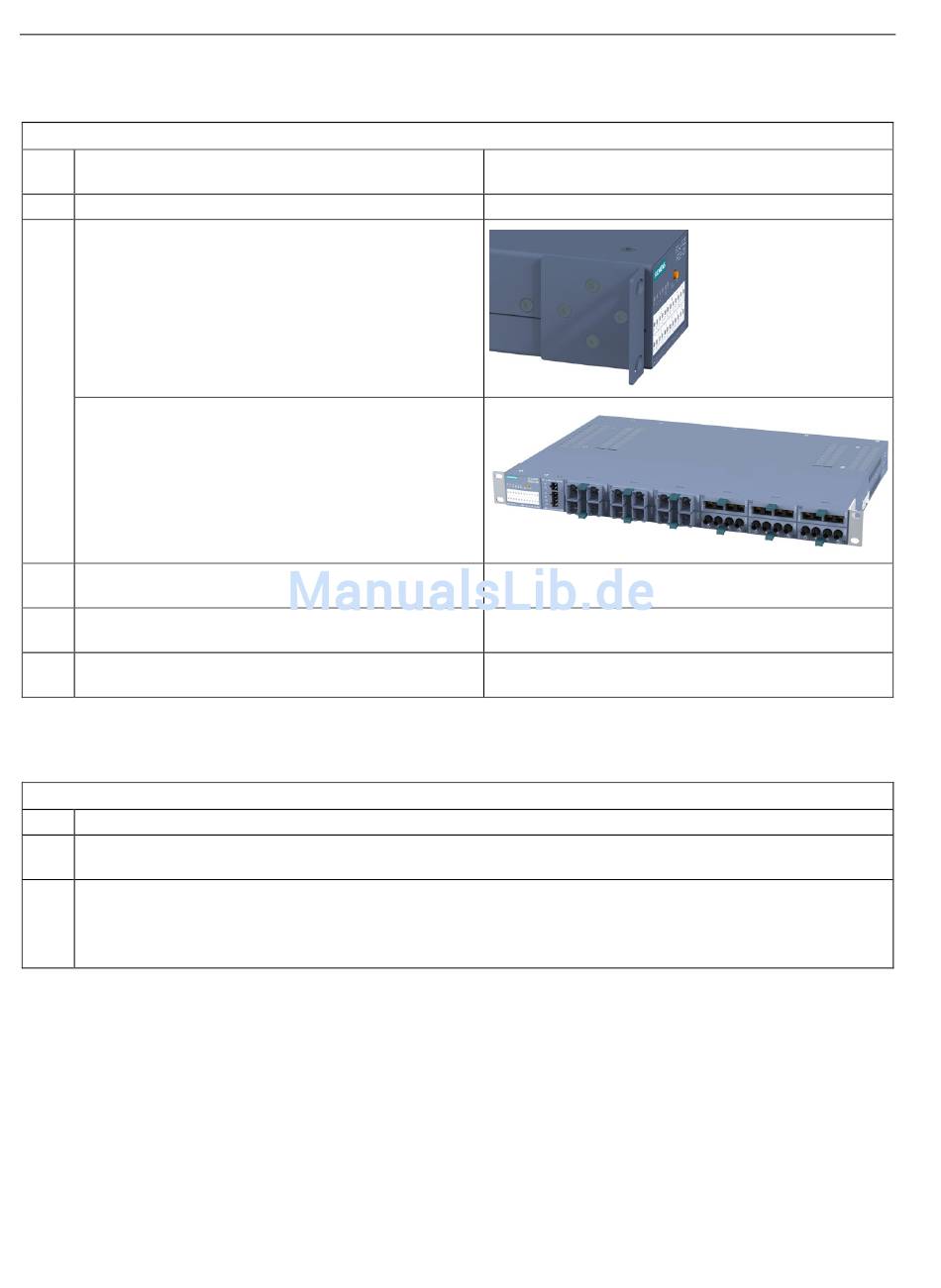

5.2 Montage eines Switch
Tischbetrieb (nur für DC 24 V-Varianten mit Klebefüßen)
1. Wählen Sie die erforderliche 24 V-Variante vom Rack-
Gerät (R) aus.
2. Legen Sie 4 Klebefüße bereit.
Kontrollieren Sie das zu montierende Rack-Gerät (R),
z.B. die Anordnungen von 2 Haltewinkel vorne und frei-
liegenden Lüftungsgitter.
VORSICHT: Falls Sie ein bestücktes Rack-Gerät (R)
montieren.
Am bestückten Rack-Gerät (R) müssen die Verriegelun-
gen (wie z.B. Griffstücke am Medienmodul bzw. Bügel
am SFP) geschlossen sein.
Siehe dazu Montage Modulare Geräte:
- Medienmodul-Montage in Slot
- SFP-Montage in SFP-Medienmodul).
4. Drehen Sie das Rack-Gerät (R) um und montieren Sie
die 4 Klebefüße an der Unterseite.
5. Montieren Sie die Anschlüsse für die
24V-Spannungsversorgung.
6. Stecken Sie die weiteren Anschlüsse, z.B. Meldekon-
takt.
Demontage
Rackdemontage
1. Schalten Sie die Spannungsversorgung für den SCALANCE XR-300M ab.
2. Demontieren Sie alle Leitungen für den Datenverkehr sowie die Anschlüsse für die Spannungsversorgung sowie
die Erdungs-Leitung.
3. Lösen Sie die Sicherungsschrauben an den Haltewinkel und entnehmen Sie das Rack-Gerät (R) aus dem
19"-Schaltschrank.
Lösen Sie bei Bedarf am bestückten Rack-Gerät (R) die Verriegelungen (wie z.B. Griffstücke am Medienmodul
bzw. Bügel am SFP), um die Medienmodule (MM900) bzw. die Stecktransceiver (SFP) entnehmen zu können.
