Gerätebeschreibung
4.4 C-PLUG (Configuration-Plug)

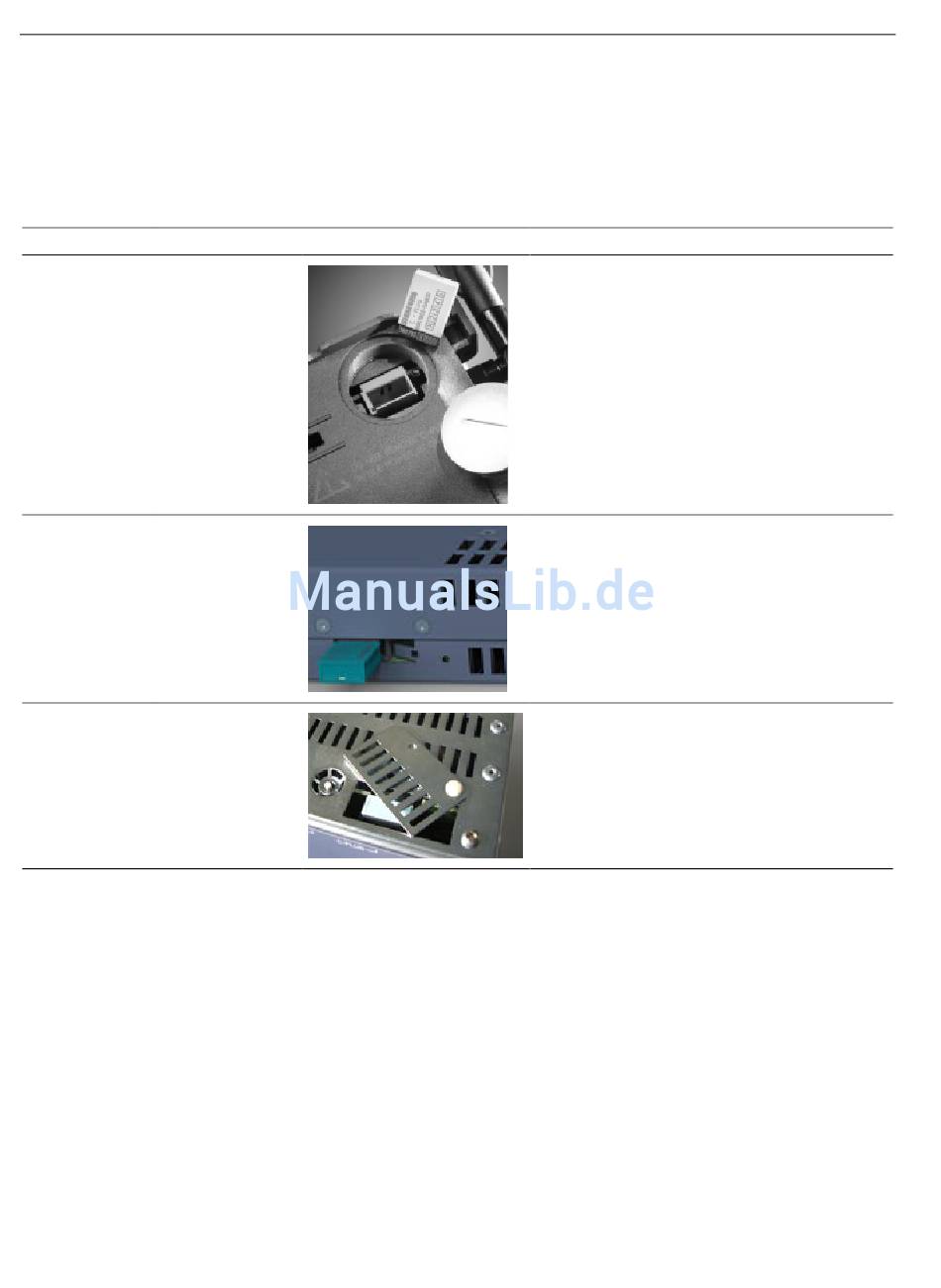

Entnehmen des C-PLUG bei den IE Switches X-300
Das Entnehmen des C-PLUG ist nur im Fehlerfall des IE Switches notwendig.
Der C-PLUG kann mit Hilfe einer Flachzange, Pinzette oder eines kleinen Schraubendrehers
aus dem Schacht entnommen werden.
Produktgruppe Steckplatz
X-300 Geräterückseite
X-300M
XR-300M Rechte Gerätesei-
te
X-300EEC Gehäuseoberseite
96
1. Entfernen Sie den Schraubdeckel.
2. Entnehmen Sie den C-Plug.
3. Verschließen Sie den Schraubdeckel wieder
ordnungsgemäß.
1. Entfernen Sie die Abdeckung.
2. Entnehmen Sie den C-Plug.
3. Verschließen Sie die Abdeckung wieder ord-
nungsgemäß.
1. Öffnen Sie den Schieber.
2. Entnehmen Sie den C-Plug.
3. Verschließen Sie den Schieber.
