Scalance X320-1Fe Produkteigenschaften - Siemens SIMATIC NET SCALANCE X-300 Betriebsanleitung

4.2.1.11

SCALANCE X320-1FE Produkteigenschaften

Anschlussmöglichkeiten
Der SCALANCE X320-1 FE verfügt über folgende Möglichkeiten zum Anschluss von
Endgeräten oder weiteren Netzsegmenten:
● 20 RJ45-Buchsen
● 1 FO-Ports ( für Multimode Faser)

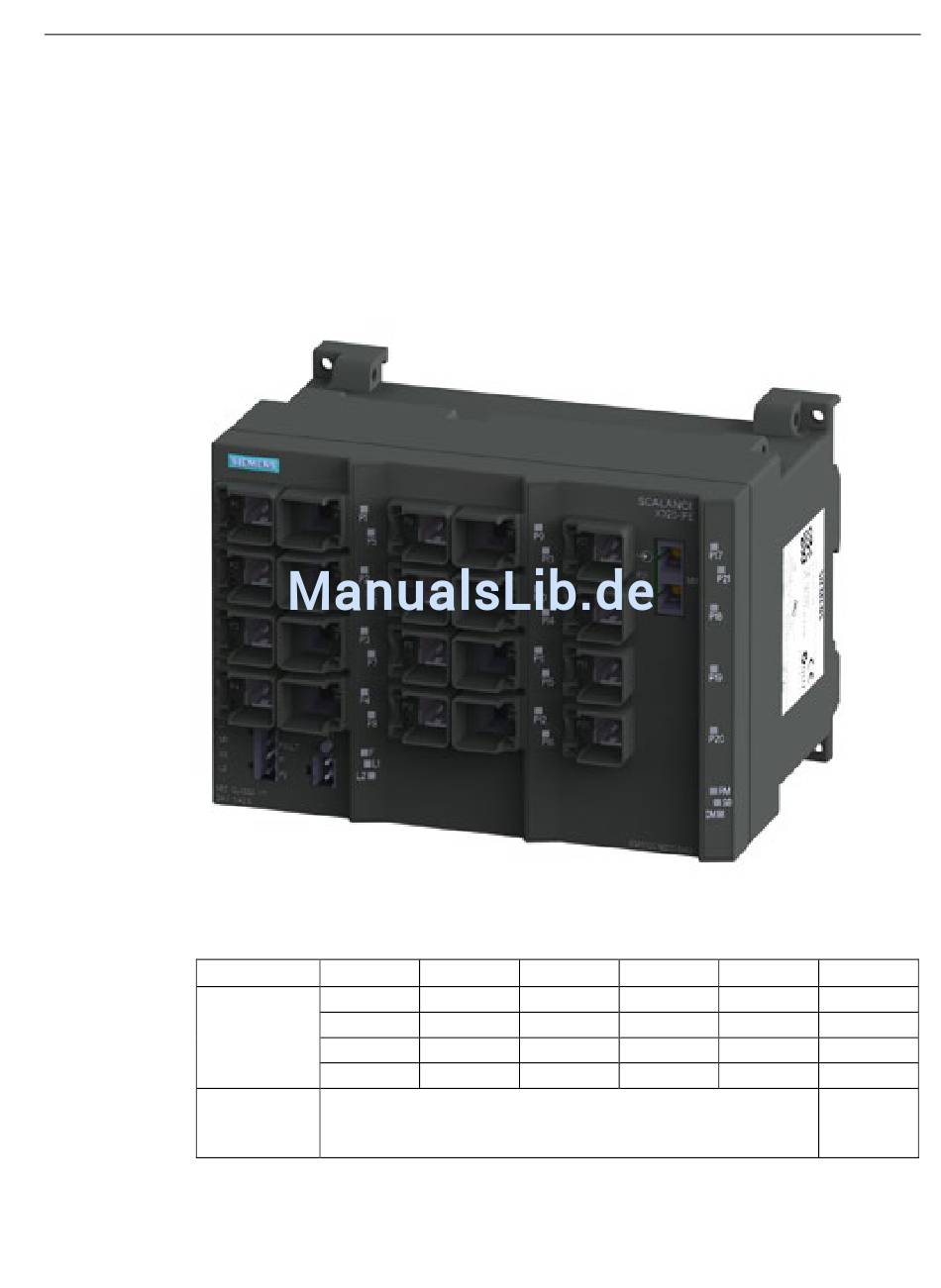

Bild 4-11
Spalte
Port-Nummer
Anschlussart
SCALANCE X-300
Betriebsanleitung, 10/2017, A5E01113043-22
SCALANCE X320-1 FE
1 2
P1 P5
P2 P6
P3 P7
P4 P8
Elektrisch: Fast Ethernet
3 4
P9 P13
P10 P14
P11 P15
P12 P16
Gerätebeschreibung
4.2 Produktgruppen
5 6
P17 P21
P18 -
P19 -
P12 -
Optisch:
Fast Ether-
net
59
