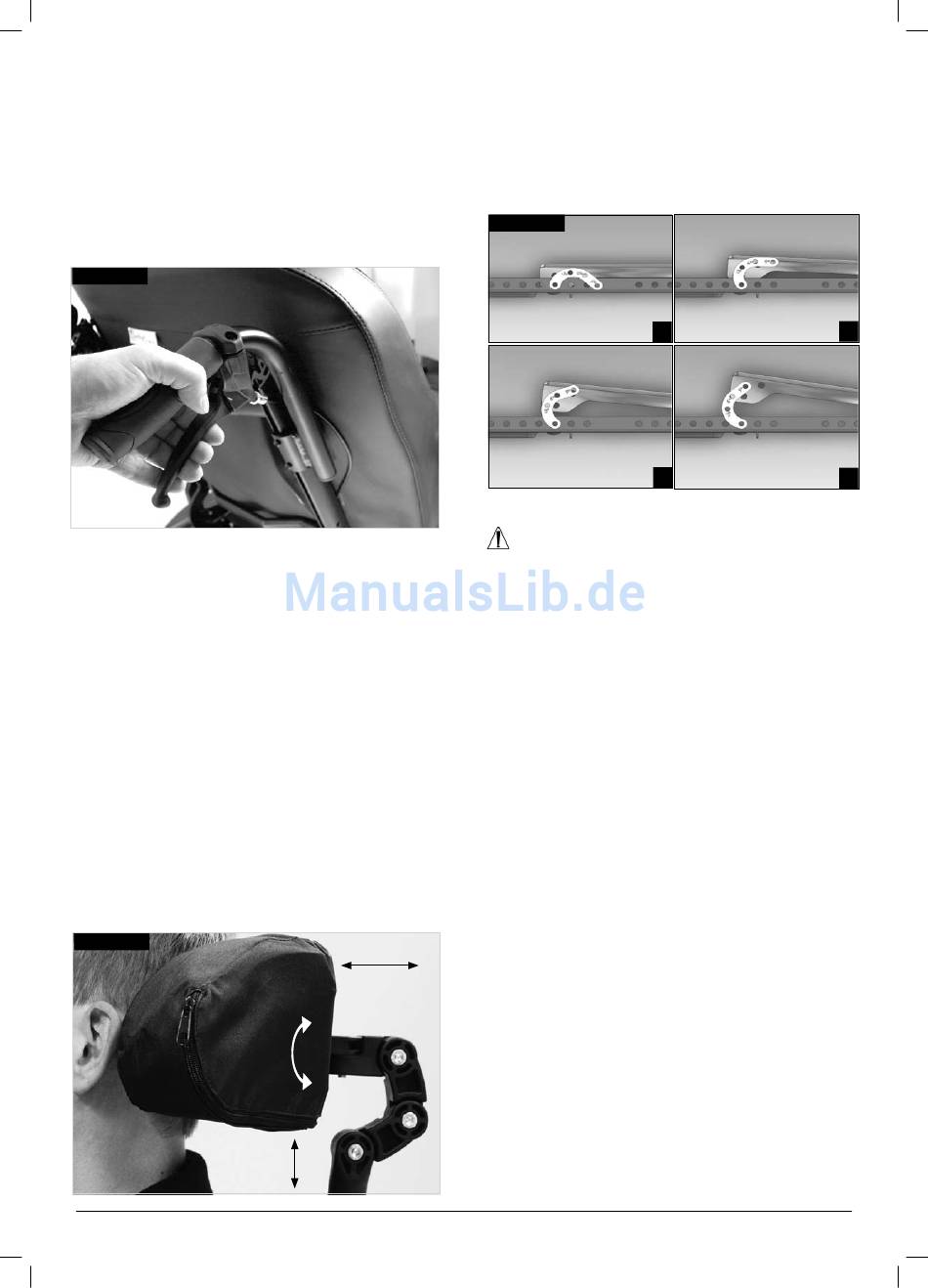

6.7 manuell verstellbarer rücken (manuelle
rückenwinkelverstellung)
Zum Verstellen der Tiefe siehe Abschnitt 6.2.
Um den Rückenwinkel nach hinten zu verstellen, den
Hebel oben am Rücken, mit dem die Gasdruckfeder
betätigt wird, ziehen. Den Hebel gezogen halten und
den Rücken auf den gewünschten Winkel verstellen.
Wenn Sie den Hebel loslassen, bleibt der Winkel in der
eingestellten Position. Wenn Sie die Rückenlehne in die
aufrechte Position bringen möchten, müssen Sie u. U.
die Bewegung nach oben unterstützen (Fig. 6.8).
Fig. 6.8
6.8 jay rücken
An den Standard Rücken kann ein JAY Rücken montiert
werden, dieser ist als Option erhältlich.
6.9 kopfstütze
Zur Montage der Kopfstütze die Halteklammer mit den
mitgelieferten Schrauben und Muttern an die Aufnahme
für den Rücken anbringen, dabei darauf achten, dass sie
ganz angezogen sind.
Die Höhe der Kopfstütze kann verstellt werden, dazu den
Verstellhebel am Schaft lockern, das innere senkrechte
Rohr in die gewünschte Position schieben und den
Hebel festziehen. Die Tiefe der Kopfstütze zum Sitz
wird wie folgt verstellt: Die 6 mm Sechskantschrauben
lockern, das Gelenk auf die gewünschte Position
schieben und dann die Schrauben gut festziehen. Zum
Verstellen des Kopfstützenwinkels die Schrauben am
Kopfstützenpolster lockern, die Position der Kopfstütze
wie gewünscht einstellen und die Schrauben gut
anziehen.
Fig. 6.9
24
Quickie Jive
6.10 manuelles Verstellen des sitzwinkels am jive
Zum Verstellen des Sitzwinkels die Schraube lösen, mit
der die "Bananenplatte" zwischen der Schnittstelle zum
Sitz und dem Füllermodul befestigt ist. Stellen Sie den
Sitzwinkel auf 0°, 3° oder 6° und 9° ein, setzen Sie dann
die Schraube zwischen der Schnittstelle zum Sitz und
dem Füllermodul wieder ein und ziehen Sie diese an.
(Fig. 6.10).
Fig. 6.10
0°
6°
6.11 elektrische sitzverstellung
warnung!
•
Der Jive F-XL kann nicht mit elektrischen Optionen
ausgestattet werden.
•
Die Richtung eines Verstellmotors kann im
Verhältnis zur Bewegung des Joysticks umgekehrt
werden. Vergewissern Sie sich, dass Sie wissen,
in welche Richtung der Joystick für die gewünschte
Funktion bewegt werden muss. Die Nichtbeachtung
dieser Vorgabe kann zu Sachschäden und/oder
Körperverletzung führen.
•
Elektrische Sitzfunktionen können im
Dauerkontaktmodus betätigt werden. Um eine
Sitzfunktion im Dauerkontaktmodus abzubrechen,
den Joystick in die entgegengesetzte Richtung
bewegen.
hinweis: Siehe abschnitt 7 für weitere Informationen
zum Bedienpult
6.11.1 elektrisch verstellbarer rücken
Den Rückenwinkel können Sie mit Ihrer Steuerung wie
folgt verstellen:
Vr2 steuerung:
Zum Verstellen des Rückenwinkels:
•
Drücken Sie eine der Stellmotor-Tasten mit der Sitz-
Ikone, um den Stellmotor-Modus zu wählen.
•
Lenken Sie den Joystick nach links oder rechts
aus, um den gewünschten Verstellmotor zu wählen
(Verstellmotor 1 oder Verstellmotor 2). Die Auswahl
wird durch Erleuchten des roten LED neben der
gewünschten Verstellmotor-Taste angezeigt.
•
Bewegen Sie dann den Joystick nach vorne oder
hinten, um den Rücken nach oben oder unten zu
stellen.
•
Lassen Sie den Joystick wieder los, wenn der
gewünschte Winkel erreicht ist.
•
Um wieder in den Fahr-Modus zurückzukehren,
drücken Sie die Verstellmotor-Taste ein weiteres Mal.
3°
9°
