Montage Sockel 8105 / 8165 / 8181 / 8185 / 8201
Sockel
8105 (B: 108/ H:8/ T:40)
8165 (B: 166/ H:8/ T:40)
8181 (B: 185/ H:8/ T:45)
8185 (B: 185/ H:8/ T:40)
8201 (B: 204/ H:8/ T:45)

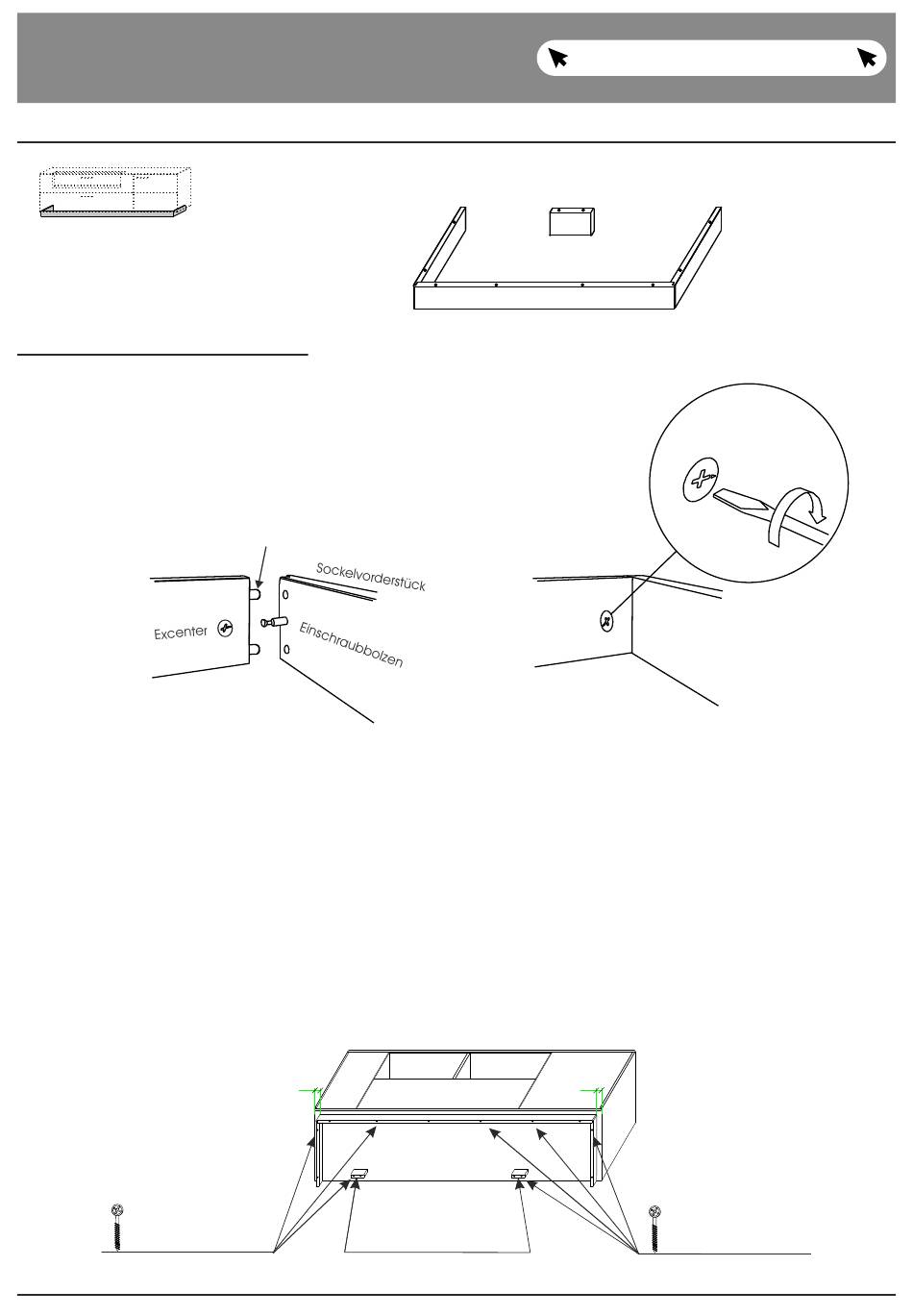

1. Montieren Sie die Sockel-Retouren mit dem Sockelvorderstück. Hierzu stecken Sie jeweils
einen Excenter und zwei Dübel (Ø8x30) in die Sockel-Retouren. Schrauben Sie in das
Sockelvorderstück links und rechts einen Einschraubbolzen ein. (Abb. 1)
2. Stecken Sie das Sockelvorderstück und die Sockel-Retouren
zusammen und drehen den Excenter fest. (Abb. 2)
Sockelretoure
3. Legen Sie den Korpus auf den Rücken. Achten Sie dabei auf eine saubere, weiche und ebene
Fläche um Beschädigungen zu vermeiden.
4. Demontieren Sie, sofern vorhanden, die Schonerleisten.
5. Richten Sie den Unterbausockel mittig und mit der Hinterkante bündig aus. Verschrauben Sie den
Sockel mit den Ø4,5x60mm RW-Schrauben unter dem Korpus. (Abb. 3)
6. Bei langen Sockeln werden Ihnen Sockelstützen mitgeliefert. Montieren Sie diese im hinteren Bereich
des Korpus (vorzugsweise unter einer Mittelseite). Auch die Stützen werden mit den Ø 4,5x60mm
Schrauben befestigt.
7. Stellen Sie anschließend den Korpus auf.
Abb. 3
RW-Schrauben
Ø4,5x60mm
Sockelretoure
Dübel
Abb. 1
X
Sockelstützen unter
Mittelseiten
