KORPUSMONTAGE

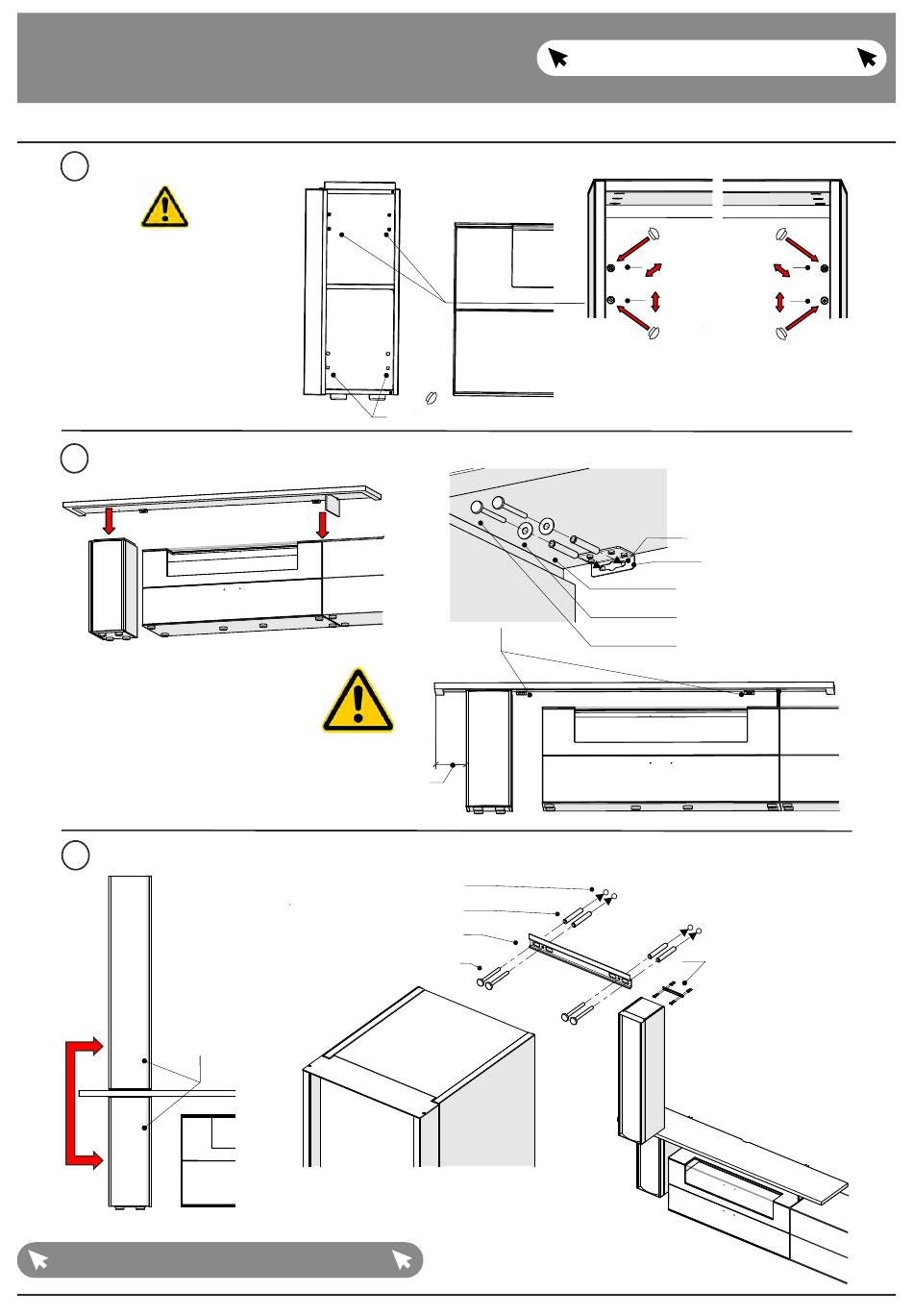

Montage Standelement 0027 / 0028 (in Verbindung mit TV-Brücke 1241)
12. Ausrichten Aufhängebeschläge
Um die Kippsicherung zu
gewährleisten, achten Sie
darauf, dass der Aufhänge-
beschlag zu jeder Zeit in die
Aufhängeschiene eingreift!
Nach der Montage sind die
Bohrungen zur Einstellung
der Montagebeschläge mit
den beiliegenden Kappen
zu schließen!
Montage TV-Brücke
13.
Die TV Brücke muss unbedingt an
beiden Seiten mit je 2 Schrauben
angedübelt werden! Die Befestig-
ungsmittel und die Wand sind auf
Eignung zu prüfen. Für Leichtbau-
wände verwenden Sie
entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
14.
Montage oberer Korpus / Kippsicherung
Rindenkorpen
parallel
Bitte beachten Sie die Warnhinweise auf Seite 5
Abdeckkappe
Maße
entsprechend
Aufbauplan
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
