RUNA

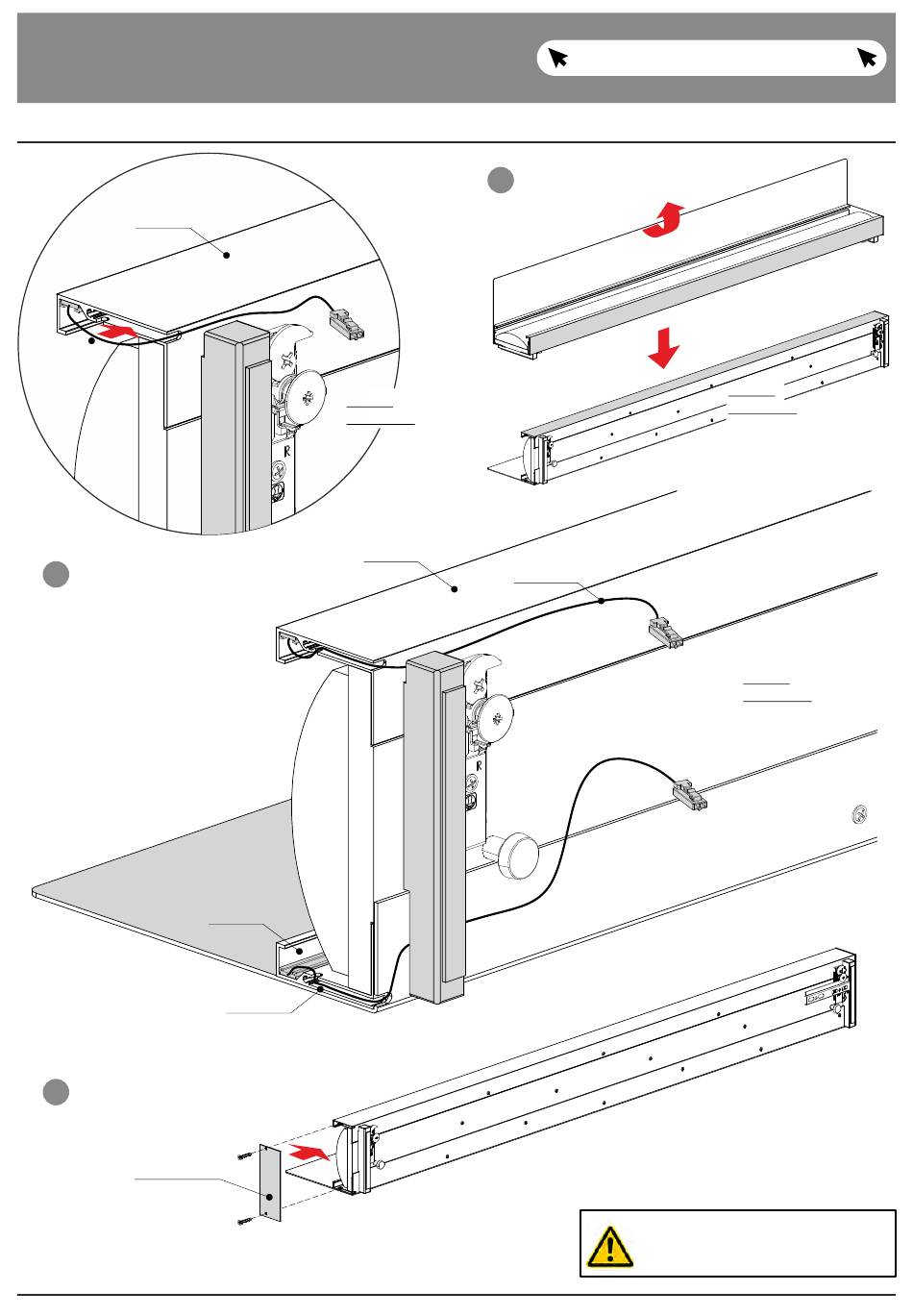

MONTAGE PANEELE
Optionale Beleuchtung Wandpaneel 1157 / 1197
Alu-Profil
LED-Kabel
Die LED-Kabel in die Nuten der
5
Alu-Profile legen und wie dar-
gestellt nach hinten wegführen
Die Metallblende
6
wieder anschrauben
Metallblende
Im Beschlagbeutel befinden sich noch zwei
weitere Schrauben, falls sich bei diesen beim
Lösen bzw. Anschrauben die Beschichtung löst.
Ansicht
von hinten
Alu-Profil
Alu-Profil
LED-Kabel
zurück zum Inhaltsverzeichnis
4
Das Paneel um 90° drehen
LED-Kabel
118
Ansicht
von hinten
Ansicht
von hinten
Achten Sie bei der Montage darauf,
dass keine Kabel gequetscht werden!
Brandgefahr!
