KORPUSMONTAGE

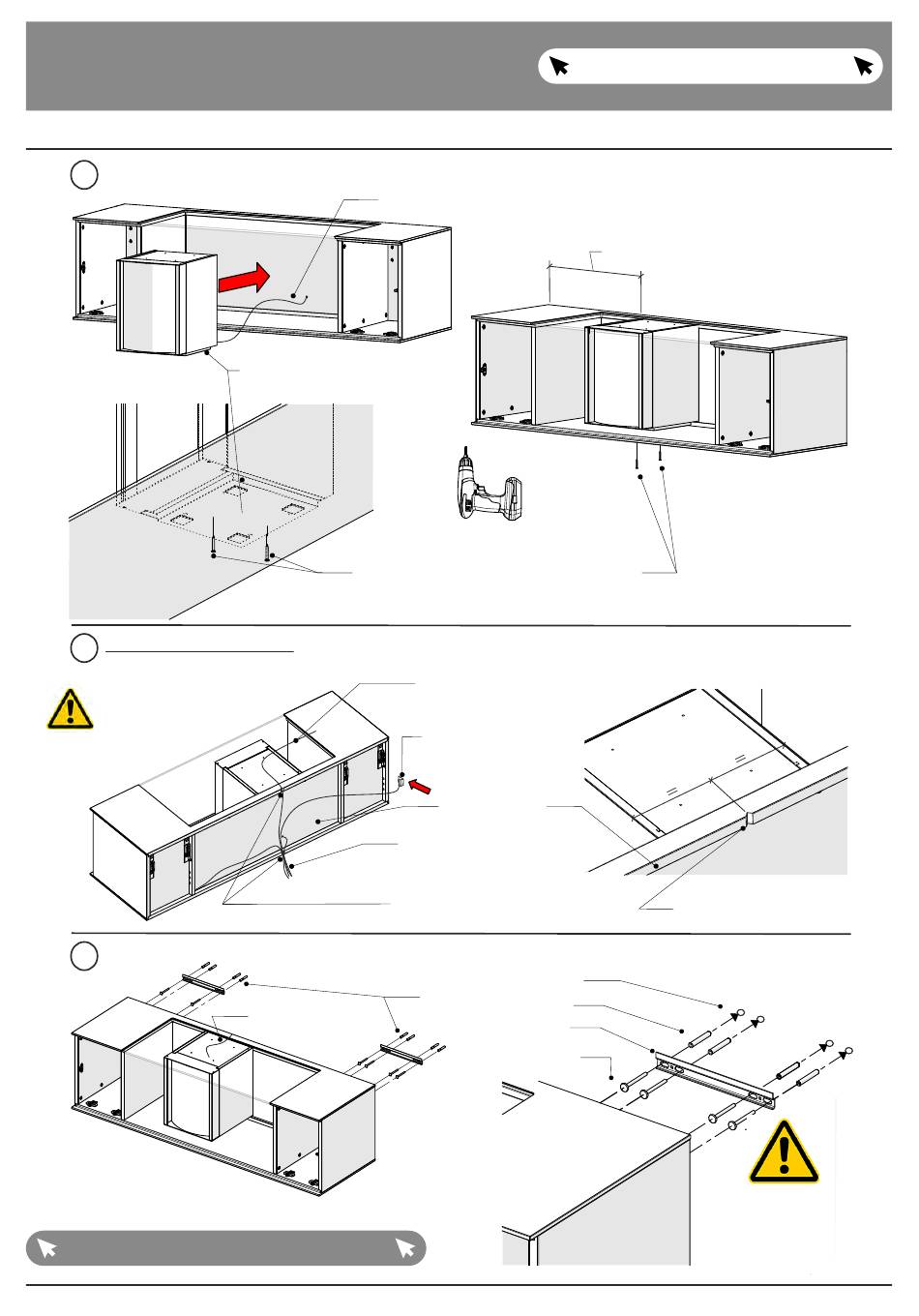

Montage Standelemente 0023 / 0024 (in Verbindung mit Hängelowboard 2141)
15. Montage des Mittelelements in Hängeelement
16. Nur bei Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - / Vitrinen - Beleuchtung
Achten Sie bei der Montage
darauf, dass keine Kabel
gequetscht werden!
Brandgefahr!
17. Wandmontage Hängeelement
Bitte beachten Sie die Warnhinweise auf Seite 5
Zuleitung durch Rückwandbohrung ziehen
Distanzplatte
mittig unter Rindenkorpus im Unterboden des
Hängeelements mit einem Ø5mm Bohrer
2 Schraublöcher vorbohren und beide Korpen
mit 2 Stück Ø4 x 35mm Schraube verschrauben
Beleuchtungsleitungen durch
Kerben nach unten verlegen
kleine Kerben zur Verlegung der
Beleuchtungsleitungen in
Ober- und Unterboden schneiden.
Bei Frontbeleuchtung:
Verlängerungsleitung
zurück zum Inhaltsverzeichnis
Nur bei Frontbeleuchtung:
- entsprechend Grafik -
Verlängerungsleitung zum
Anschluss der oberen
Rindentürbeleuchtung
ggf. Montage Touch- /
Berührungsschalter
Rückseite Korpus
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
70
seitliche Position des Rindenkorpus
entsprechend Aufbauplan!
kleine Kerbe mittig hinter
Rindenkorpus schneiden
Position des
Hängeelements
entsprechend dem
mitgelieferten
Aufbauplan!
